Arduino 控制USB设备(8) 鼠标的 Boot Protocol

前面介绍了USB 鼠标数据的读取,个人感觉最困难的部分就是解析HID Descriptor,不同的鼠标的Descriptor不同,发出来的格式也不同。相比之下,键盘切换到 Boot Protocol 之后问题就简单多了。本文介绍如何将鼠标切换到这个模式下。
我们在之前中断方式获得鼠标改变代码的基础上,这样会使得整体效率比较高。

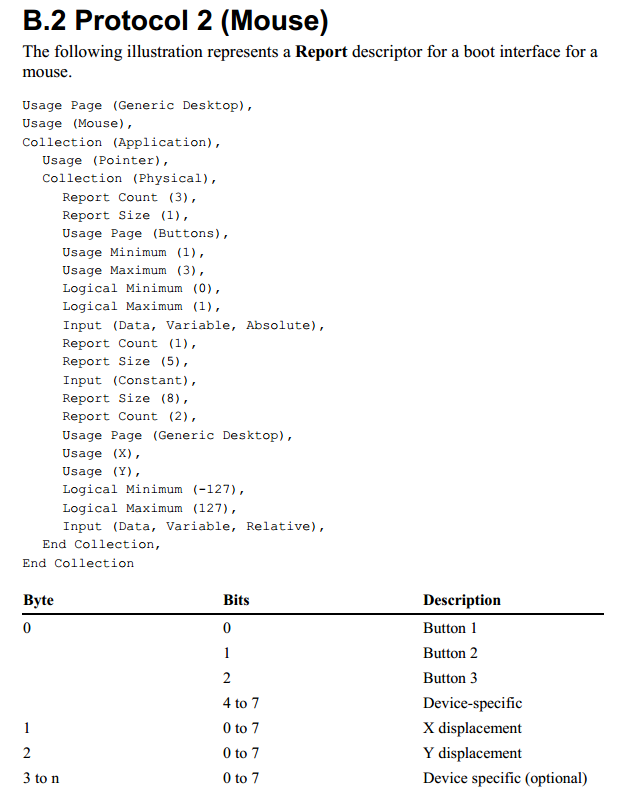

当 Mouse 工作在 Boot Protocol下面的时候,默认使用下面的 HID Protocol【参考1】
根据资料,编写程序如下:

/* Mouse communication via interrupt endpoint  */
/* Assumes EP1 as interrupt IN ep              */
#include "max3421e.h"
#include "usb.h"

#define DEVADDR 1
#define CONFVALUE 1
#define EP_MAXPKTSIZE 5
EP_RECORD ep_record[ 2 ];  //endpoint record structure for the mouse


void setup();
void loop();

MAX3421E Max;
USB Usb;

void setup()
{
    Serial.begin( 115200 );
    Serial.println("Start");
    Max.powerOn();
    delay( 200 );
}

void loop()
{
 byte rcode;
    Max.Task();
    Usb.Task();
    if( Usb.getUsbTaskState() == USB_STATE_CONFIGURING ) {
        mouse1_init();
    }//if( Usb.getUsbTaskState() == USB_STATE_CONFIGURING...
    if( Usb.getUsbTaskState() == USB_STATE_RUNNING ) {
        rcode = mouse1_poll();
        if( rcode ) {
          Serial.print("Mouse Poll Error: ");
          Serial.println( rcode, HEX );
        }//if( rcode...
    }//if( Usb.getUsbTaskState() == USB_STATE_RUNNING...
}
/* Initialize mouse */
void mouse1_init( void )
{
 byte rcode = 0;  //return code
 byte tmpdata;
 byte* byte_ptr = &tmpdata;
  /**/
  ep_record[ 0 ] = *( Usb.getDevTableEntry( 0,0 ));  //copy endpoint 0 parameters
  ep_record[ 1 ].MaxPktSize = EP_MAXPKTSIZE;
  ep_record[ 1 ].sndToggle = bmSNDTOG0;
  ep_record[ 1 ].rcvToggle = bmRCVTOG0;
  Usb.setDevTableEntry( 1, ep_record );
  /* Configure device */
  rcode = Usb.setConf( DEVADDR, 0, CONFVALUE );
  if( rcode ) {
    Serial.print("Error configuring mouse. Return code : ");
    Serial.println( rcode, HEX );
    while(1);  //stop
  }//if( rcode...

  rcode = Usb.setIdle( DEVADDR, 0, 0, 0, tmpdata );
  if( rcode ) {
    Serial.print("Set Idle error. Return code : ");
    Serial.println( rcode, HEX );
    while(1);  //stop
  }

  rcode = Usb.getIdle( DEVADDR, 0, 0, 0, (char *)byte_ptr );
  if( rcode ) {
    Serial.print("Get Idle error. Return code : ");
    Serial.println( rcode, HEX );
    while(1);  //stop
  }
  Serial.print("Idle Rate: ");
  Serial.print(( tmpdata * 4 ), DEC );        //rate is returned in multiples of 4ms
  Serial.println(" ms");
  tmpdata = 0;
  rcode = Usb.setIdle( DEVADDR, 0, 0, 0, tmpdata );
  if( rcode ) {
    Serial.print("Set Idle error. Return code : ");
    Serial.println( rcode, HEX );
    while(1);  //stop
  }

    /* Set boot protocol */
    rcode = Usb.setProto( DEVADDR, 0, 0, 0 );
    if( rcode ) {
         Serial.print("Error attempting to configure boot protocol. Return code :");
         Serial.println( rcode, HEX );
         while( 1 );  //stop
    }

  Usb.setUsbTaskState( USB_STATE_RUNNING );
  return;
}
/* Poll mouse via interrupt endpoint and print result */
/* assumes EP1 as interrupt endpoint                  */
byte mouse1_poll( void )
{
  byte rcode,i;
  char buf[ 3 ] = { 0 };                          //mouse report buffer

  unsigned long int libuf[ sizeof(buf) ];
  unsigned long int x;
  unsigned long int y;


  /* poll mouse */
  rcode = Usb.inTransfer( DEVADDR, 1, sizeof(buf), buf, 1 );  //

    if( rcode ) {  //error
      if( rcode == 0x04 ) {  //NAK
        rcode = 0;
      }
      return( rcode );
    }

    for (int i=0;i<sizeof(buf);i++) {
       libuf[i]=(buf[i]) & 0xff;
       Serial.print(libuf[i],HEX); Serial.print("  ");
    }

    Serial.println("");

    return( rcode );
}

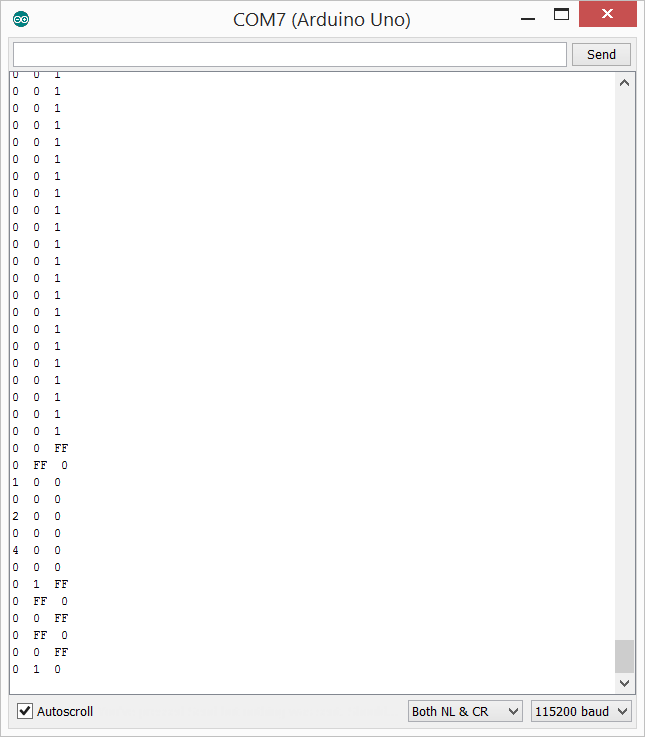

运行结果:


完整的代码下载

bootmouse

特别注意:经过我的实验,不是所有的鼠标都支持 Boot Protocol ,前面实验中用到的Dell 和HP鼠标都无法正常工作,可能是这两种鼠标不支持Boot Protocol 。换一个角度说,如果客户使用 USB 键盘,那么一定要有进入 BIOS Setup的需求,但是客户通常不会有在Setup中使用鼠标的需求,所以鼠标对于Boot Protocol的支持不好也在情理之中。

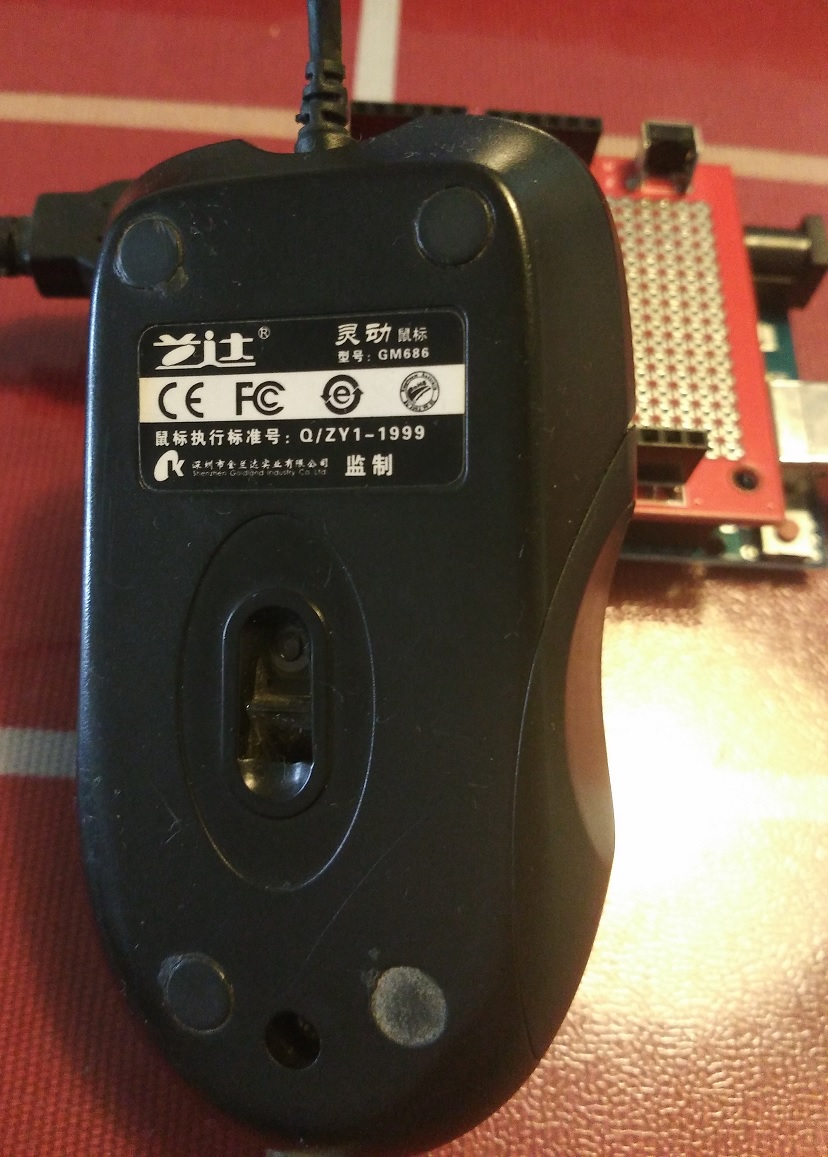

我发现好用的反倒是一个杂牌鼠标:

bmouse

参考:

1. HID Firmware Specification 1.11 P71
