自发电遥控器遥控台灯

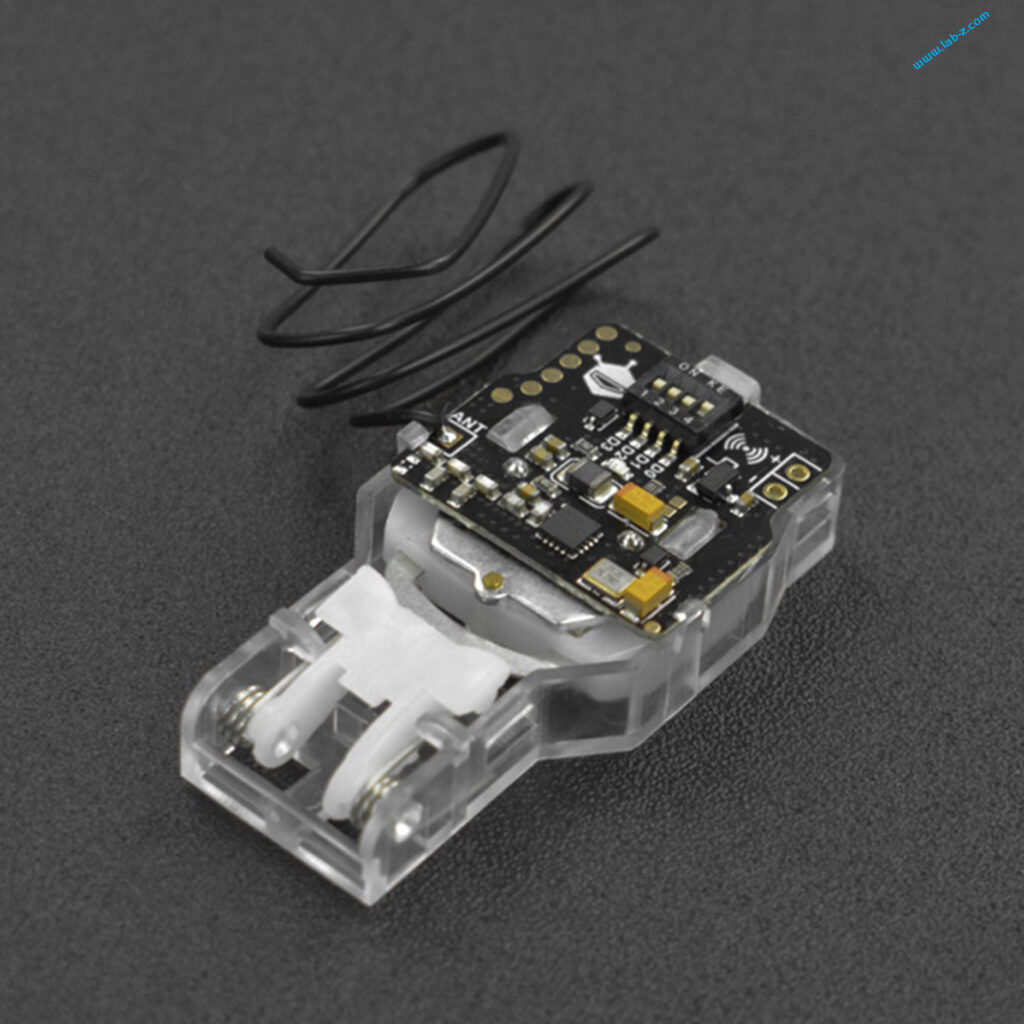

感谢 DFRobot 提供的自发电无线开关试用（TEL0146）。这个开关和其他模块最大的差别在于：它本身无需外部供电即可工作。基本原理是：在按下开关的时候，按键会推动磁铁在线圈中发电，虽然能量很小但是足以让CMT2156B这个OOK编码发射芯片进行工作（这个模块使用了CMT2156B芯片，它 是一款针对微能量收集并进行发射的单芯片，内嵌可配置编码的高性能OOK 射频发射器，支持240 至960 MHz 的能量收集无线发射的应用。该芯片集成的编码器兼容市面上最常用的527、1527、2262 和2240 等编码格式，还支持用户各种自定义编码）。这样就能够设计出完全不需要外部供电和电池的无线设备。

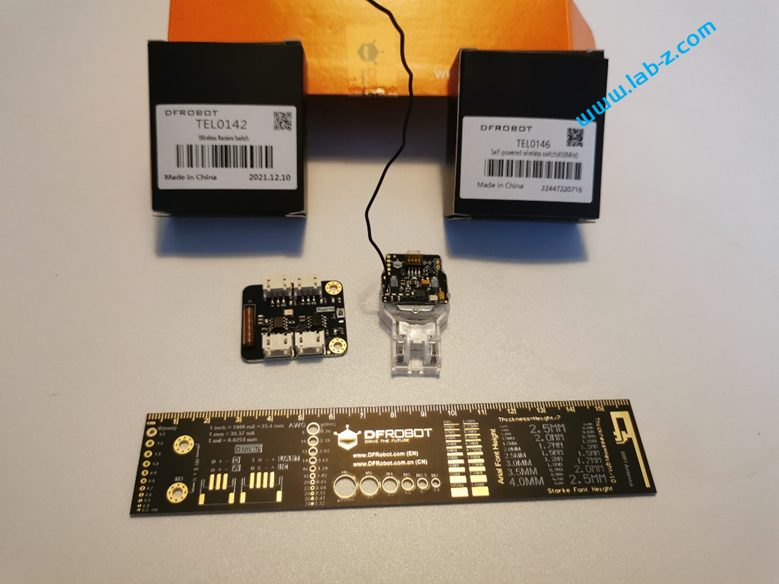

DFRobot快递包裹包装中还有一个接收模块（TEL0142）和一把PCB 格尺：

使用这个自发电无线开关的第一个作品是遥控台灯。除了无线开关，还用到了下面这个数字无线开关接收端（TEL0142）。

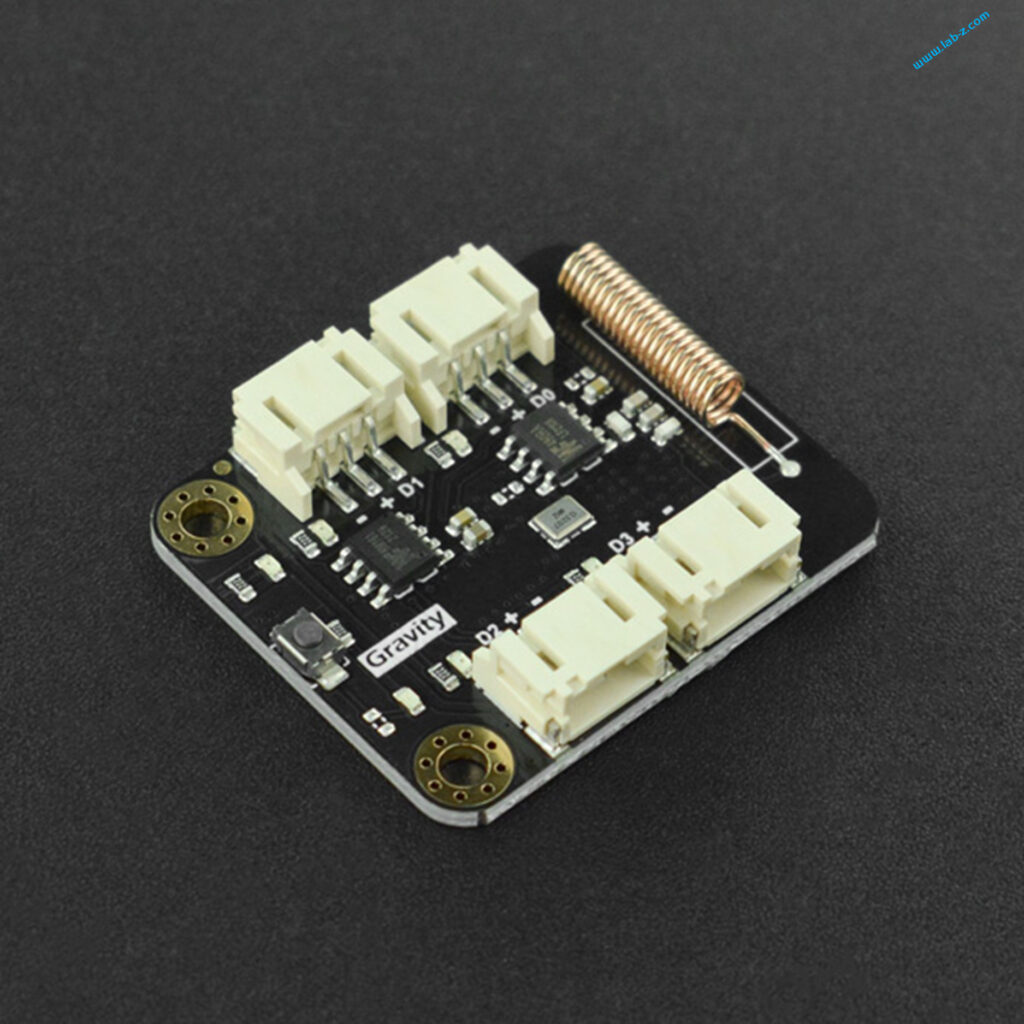

这个接收模块带有三个引脚，分别是 VCC/GND、SIGNAL。正常配对之后SIGNAL 会跟随自发电无线开关按键发生变化。收到数据后，SIGNAL Pin 会从低变高，之后会再次变低。这个模式称为“点动模式”。此外还有三个不同的模式，具体可以在 WIKI 上看到【参考1】。接收模块使用 IO2对ESP32输入。

实验试用 ESP32 FireBeetle 作为主控端。此外，还使用了一个淘宝上购买的433Mhz模块作为发送端，这个发送模块在另外一篇文章有所介绍【参考2】，模块使用 IO17作为发送数据Pin。

代码非常简单，当发现 IO2为低，并且距离上一次拉低超过2秒，就发送控制433Mhz无线开关的命令，从而达到自发电无线开关遥控的目的。

#include <RCSwitch.h>
RCSwitch mySend = RCSwitch();

void setup() {
  pinMode(2,INPUT_PULLUP);
  Serial.begin(115200);
  mySend.enableTransmit(17);

  // Optional set protocol (default is 1, will work for most outlets)
   mySend.setProtocol(1);
}

long int Elsp=0;
boolean  OnFlag=false;

void loop() {
  if ((millis()-Elsp>2000)&&(digitalRead(2)==HIGH)) {
      Serial.print("Fire");
      if (OnFlag) {
          // 开
          mySend.send(16529064, 24);
          Serial.println("Send on command");
        }
      else {
          // 关
          mySend.send(16529060, 24);
          Serial.println("Send off command");
        }
      OnFlag=!OnFlag;
      Elsp=millis();
    }
}

参考：

1. https://wiki.dfrobot.com.cn/_SKU_TEL0140orTEL0142_Gravity_%E6%95%B0%E5%AD%97%E9%87%8F%E6%97%A0%E7%BA%BF%E5%BC%80%E5%85%B3
2. https://mc.dfrobot.com.cn/thread-313862-1-1.html
