SF100 SPINOR烧录座设计

BIOS 工程师通常会使用 DediProg 进行 SPI NOR 的烧写。这次为了烧写未焊接的SPI NOR芯片特地为SOP8/16测试座设计了一个电路板。

SF100接口定义如下【参考1】:

SPI NORSF100 SF100SPI NOR
1 CS#GND VCC8 VCC
2 MISOMISO VCC7 HOLD#/RESET#
3 WP#VCC SCLK6 SCLK
4 VSSGND MOSI5 MOSI

座子来自淘宝实验室专业耗材店 【参考2】

特别注意:对于SOP8/16 这种封装,有着不同的宽度。卖家可以帮助你确认对应的型号,你需要提供SPINOR芯片的DataSheet给客服。

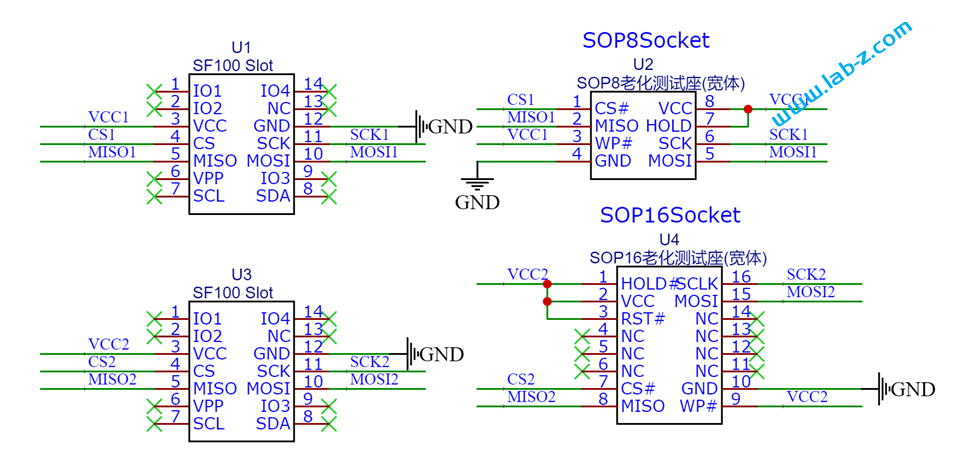

电路图设计如下:

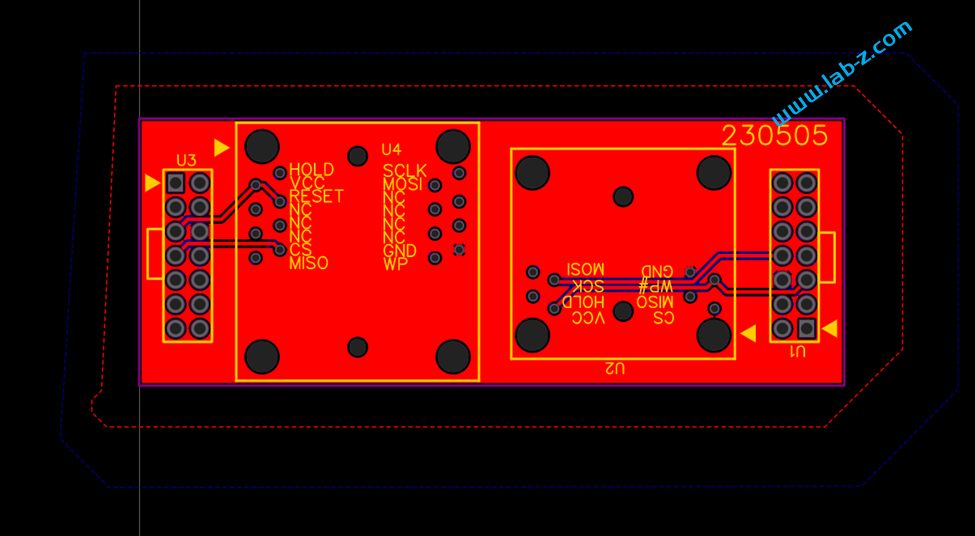

PCB 设计如下:

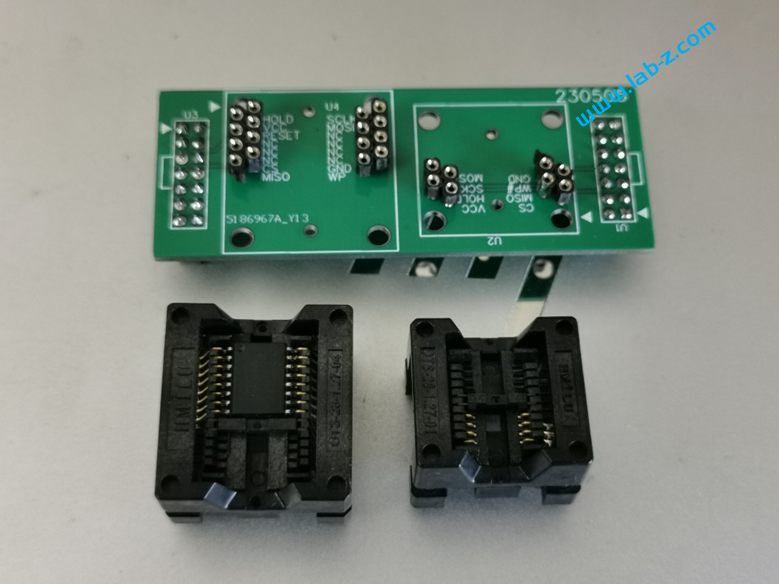

最终实物如下,我这里没有将SOP8/16烧录座直接焊接,而是使用2.54mm排母连接到PCB上:

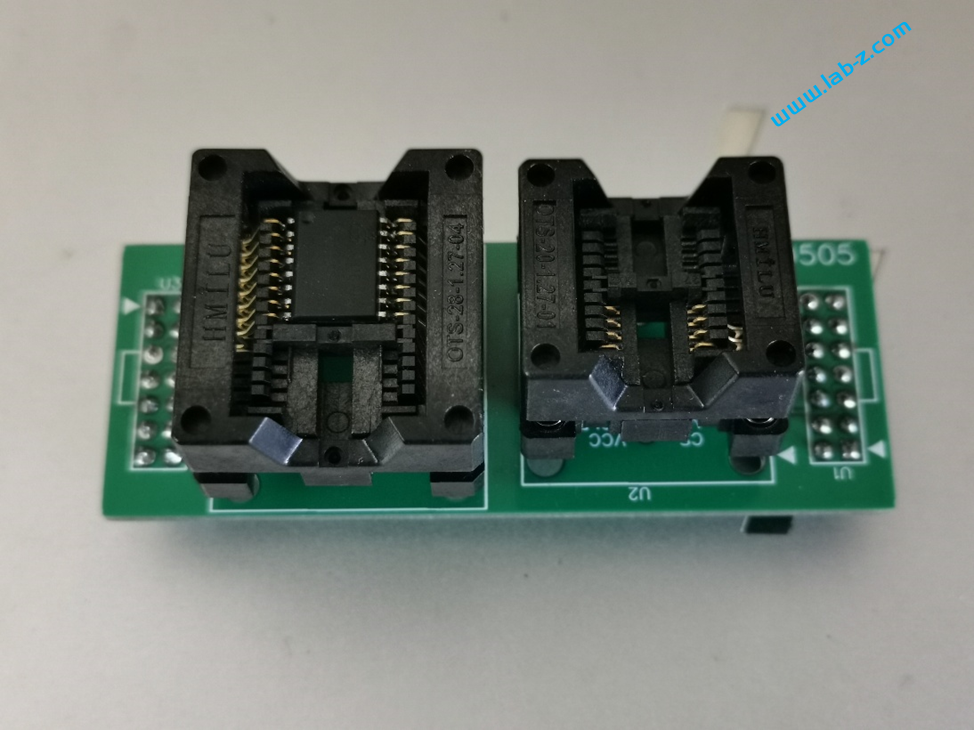

安装和插拔都很简单:

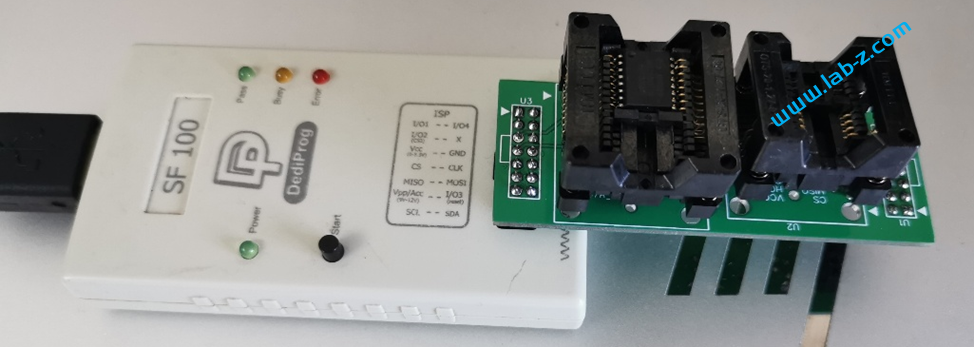

使用时将这一套直接插在SF100上即可工作:

电路图和PCB下载:

参考:

  1. https://www.lab-z.com/sf100spinor/
  2. https://lab-professional.taobao.com/?spm=a1z10.1-c-s.0.0.4e193ac2UVmHNS
