Arduino Uno 的 Vin Pin

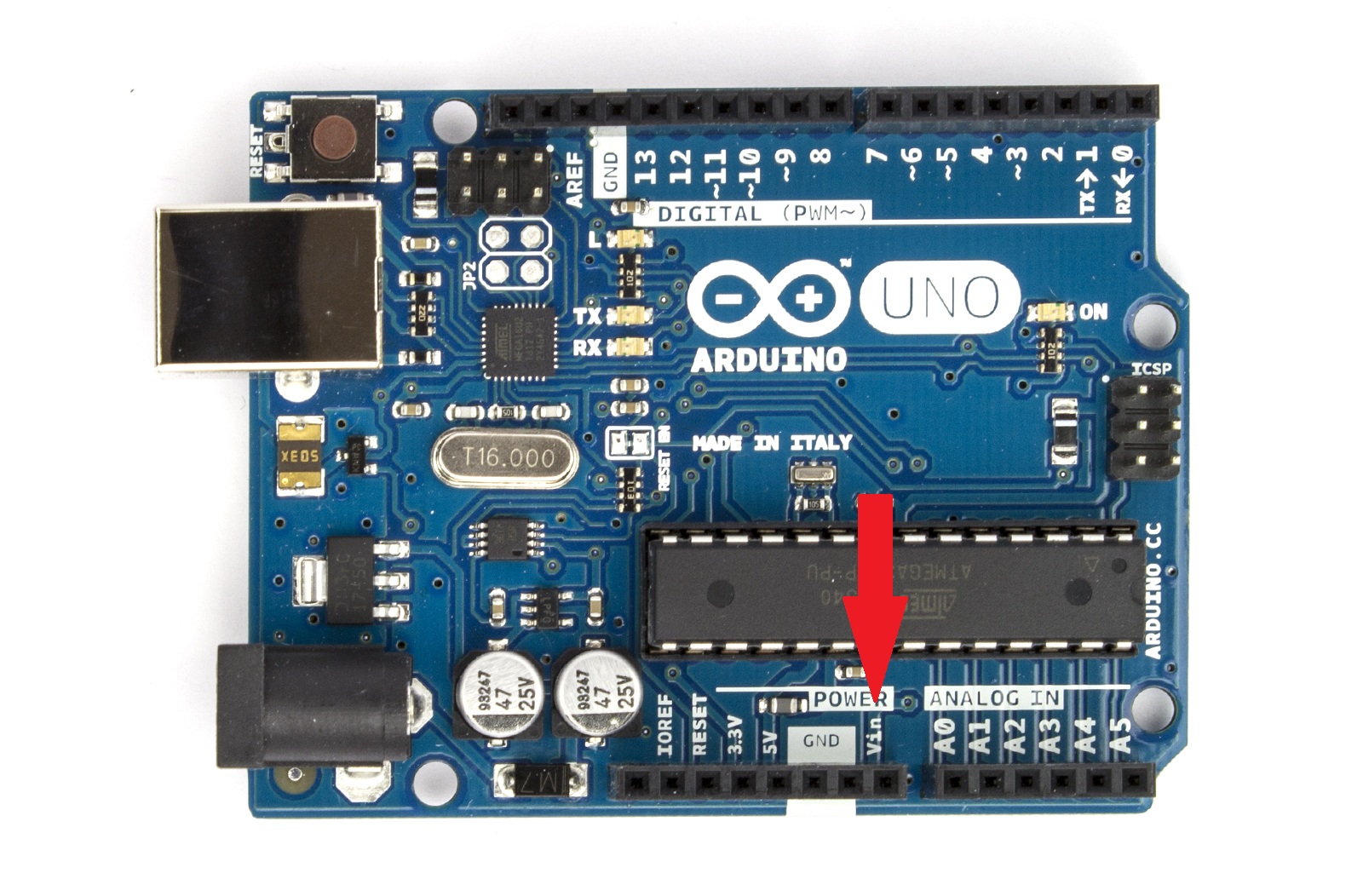

偶然注意到 Arduino Uno 上有个Vin Pin,但是AVR上没有对应的管脚,感觉比较奇怪,研究了一下。

ArduinoVin

原始图片来自【参考1】

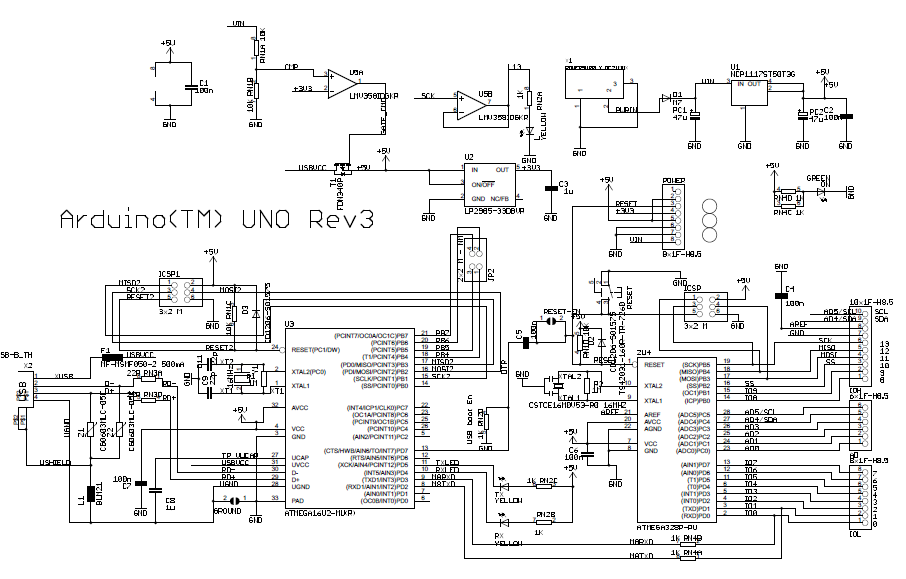

这样的问题自然是要到电路图中查找答案。电路图和印刷版文件来自【参考2】

vin2

美中不足:虽然有PDF的电路图,但是不支持搜索,找了半天才在右上角找到

vin3

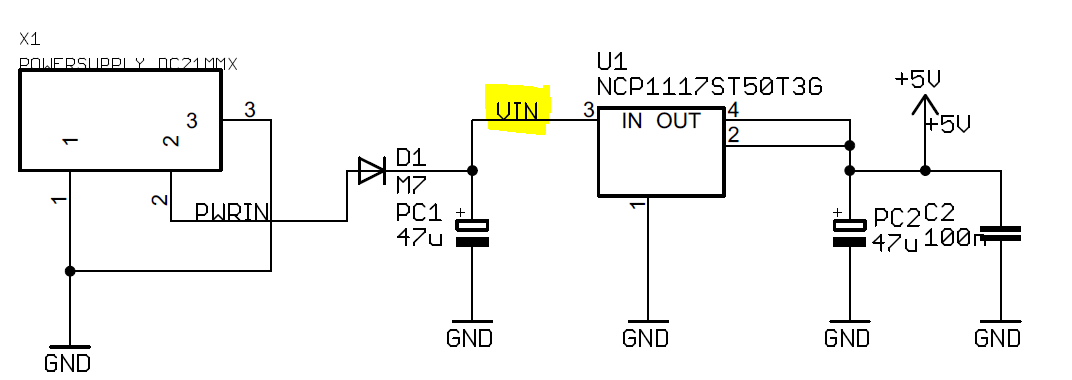

就是说Vin可以看作是DC输入的电压经过了一个二极管。因此,有两种情况:一是如果你插入了DC,那么Vin上会出现比DC稍微小一点的电压(因为经过了一个二极管);第二种情况,可以直接从这里灌进去一个电压。猜测这样的设计可能是为了某些有供电能力的Shield考虑吧。

关于这部分,有一些介绍【参考2】

External (non-USB) power can come either from an AC-to-DC adapter (wall-wart) or battery. The adapter can be connected by plugging a 2.1mm center-positive plug into the board's power jack. Leads from a battery can be inserted in the Gnd and Vin pin headers of the POWER connector.

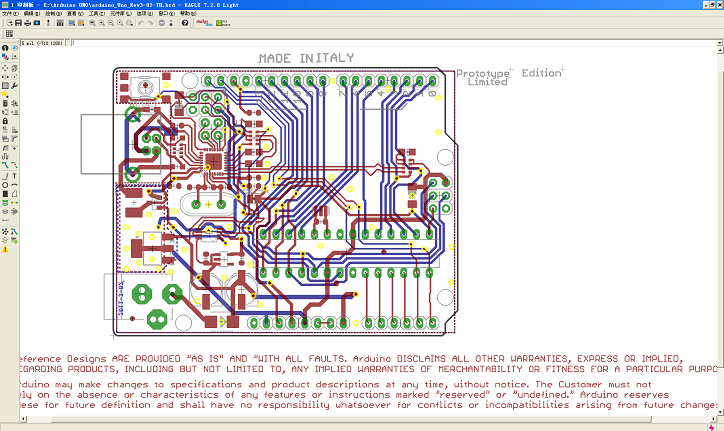

再查看 PCB 文件

vin31

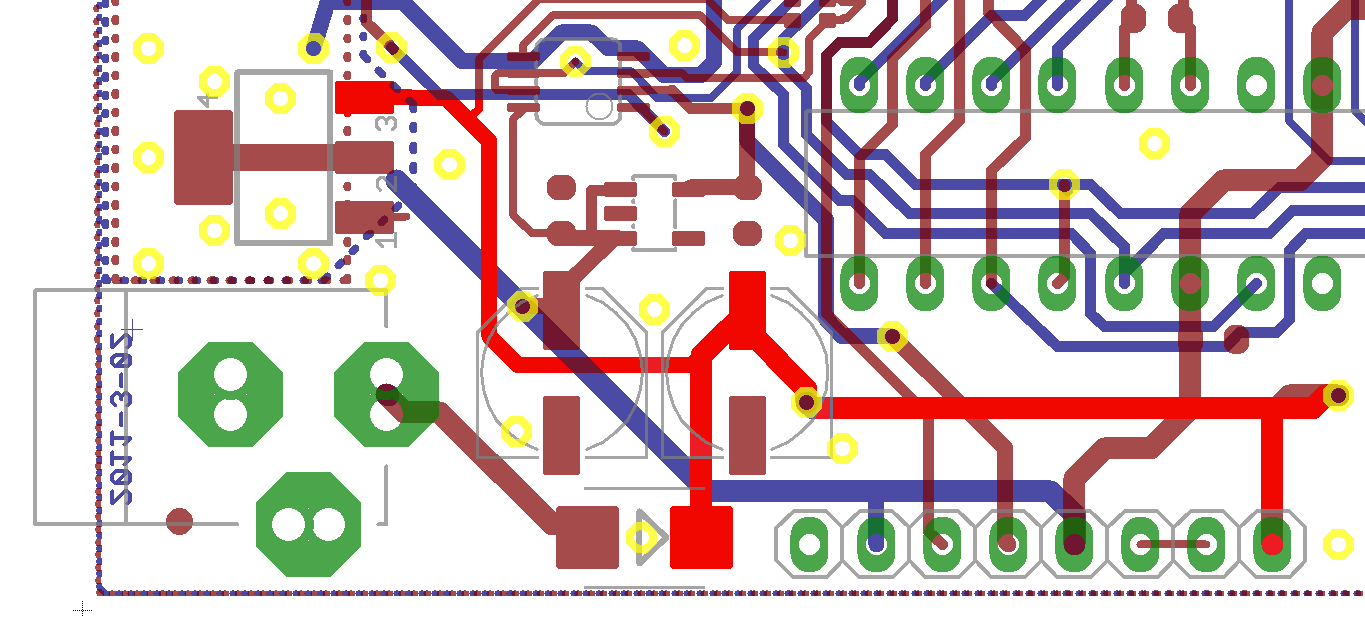

对照 Vin 可以看到,它是接U1的 3 Pin的。

vin41

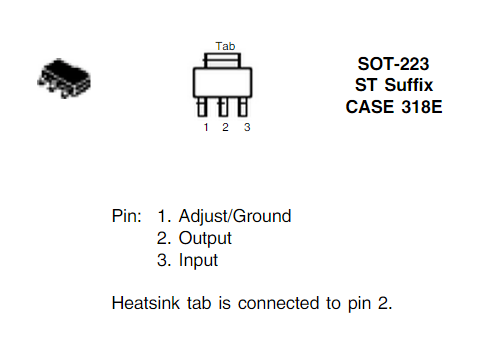

U1是 NCP1117ST50T3,简单翻翻手册【参考3】,这是一个降压的IC,Pin 3是输入

vin6

因此,Vin是一个可以直接对板子供电,电器特性功能和板子上DC插孔类似的输入脚。

参考:

1.http://arduino.cc/en/uploads/Main/ArduinoUno_R3_Front.jpg

2.http://arduino.cc/en/Main/ArduinoBoardUno

3.http://wenku.baidu.com/view/f66976af284ac850ad0242b9.html NCP1117

4.http://solderpad.com/solderpad/arduino-uno/ Bom List特别注意上面的一些名称和原本电路图有差别。
