冷门的测试设备:MIPI CSI 信号测试设备

最近在研究 MIPI C-PHY 信号发生器,这个设备相比 USB 总线分析仪更加冷门。

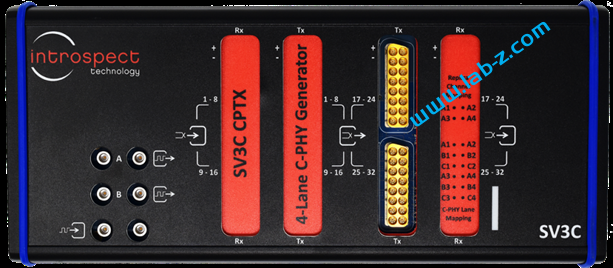

MIPI是Mobile Industry Processor Interface 的缩写。MIPI协议实际上是一系列接口的协议,主要包含显示(DSI)、摄像头(CSI)等等。上图的设备是用于显示这个设备是用来产生 CSI MIPI 信号的。例如,我们的笔记本都会有摄像头,然后它通常位于盖子的上方,这样就需要通过线缆将CSI 信号从主板引到上方。这时候通常PM 会提出问题:经过了这么远的距离和好几个接头,是否会对摄像头成像质量有影响?如果确实有影响那么就必须通过增加Retimer或者Redriver的方式提升信号质量,在这种加钱的问题上 PM 是绝对不会放松的。使用这次的设备可以进行评估,在线缆的摄像头端连接上这个设备,假装有一个摄像头模组,通过发送不同的质量的信号,例如:1200mv或者780mv的MIPI信号,看看能否正常显示出来,从而得知线缆连接能够满足要求。

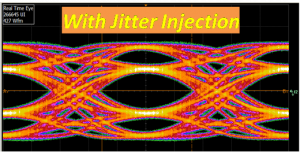

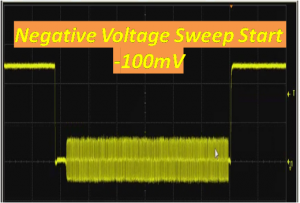

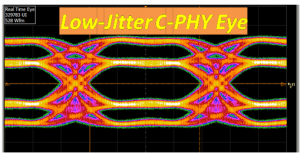

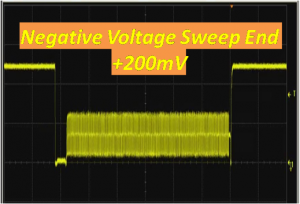

下面就是这个设备在测试过程中发送的信号,比如:加入抖动,改变信号电压等等。

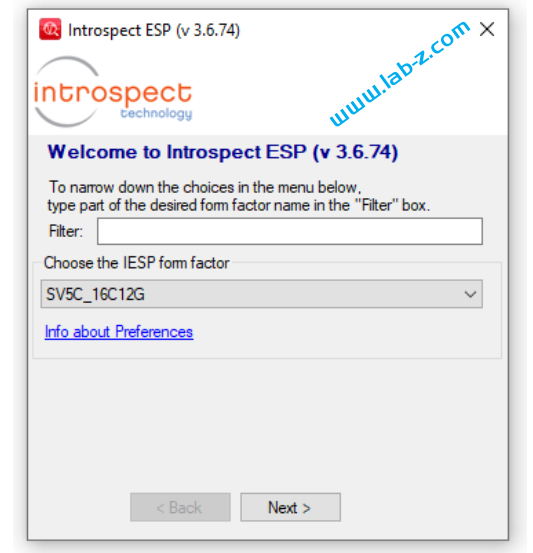

使用方法也比较简单,首先请 Hardware 工程师连接输出端到线缆上;之后打开软件,选择型号

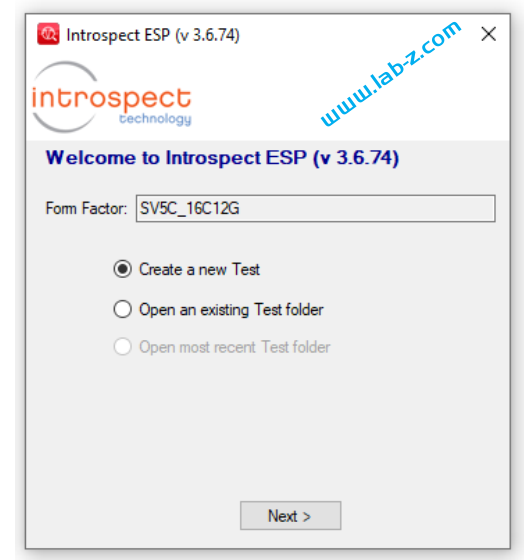

再选择测试类型,比如:自己编写一个或者打开已有的测试项目(正常情况下都是打开已有的测试项目,这是来自厂家,MIPI联盟的标准测试)

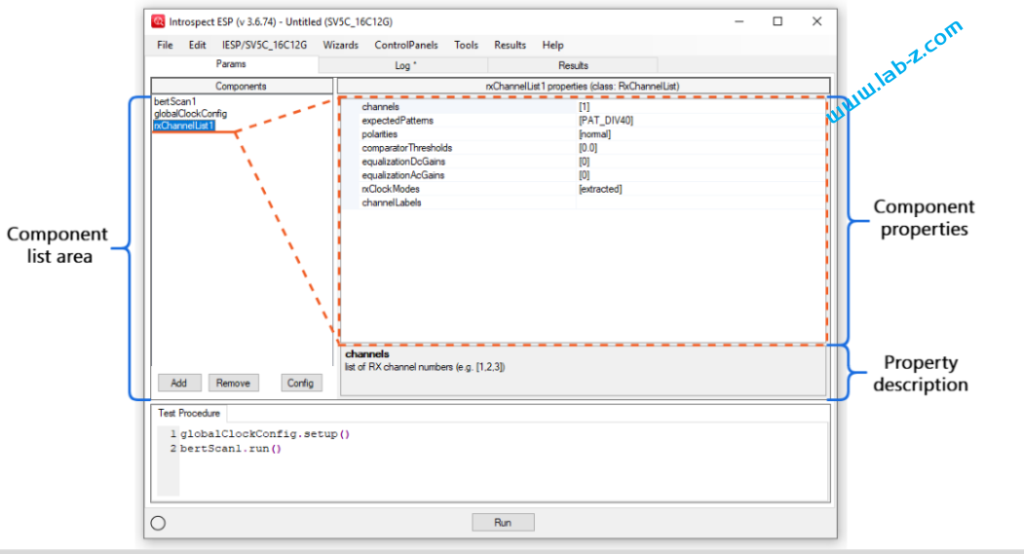

加载后点击 RUN 就可以进行测试了

测试会要求测试者和这个软件通过对话框进行交互,反馈当前被测试端显示是否正常。

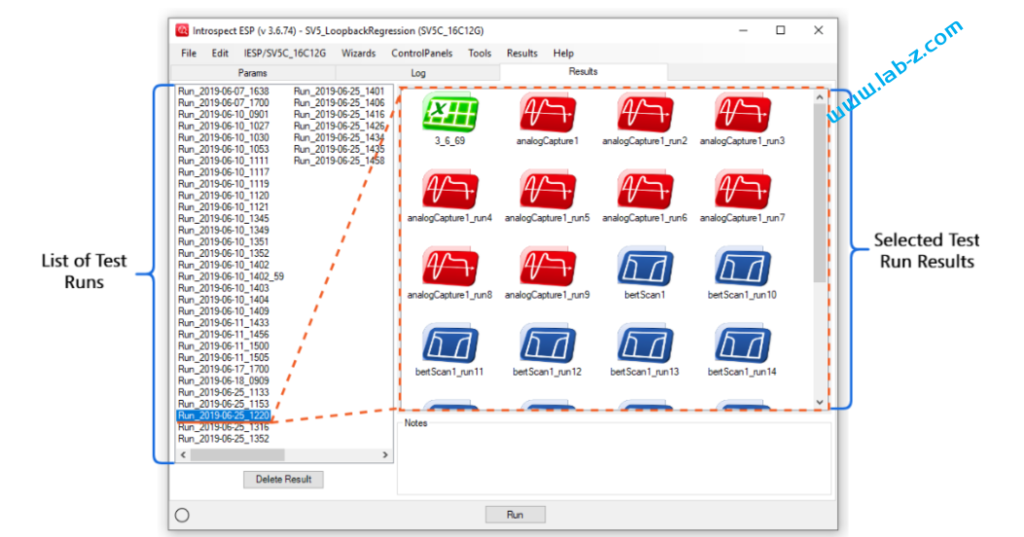

最终生成Excel 格式的测试结果

参考:

1.这个型号设备的官网 https://introspect.ca/product/sv3c-cptx/
