最近入手了一款国产的开源逻辑分析仪:章鱼哥出品的 PX logic 逻辑分析仪。
这款逻辑分析仪主打高速采集，性能指标如下：
•最大32通道逻辑分析仪
•buff模式最大支持8ch@1G，总带宽8G，存储深度4Gbits
•usb3.0下stream最大2ch@1G，总带宽2G，存储深度1024Gbits
•采样usb3.0进行传输，兼容usb2.0
•输入采样阈值0-6v可调
•开源解码协议库200+，使用python进行开发，可自行开发编写
硬件核心部分采用国产器件：
- USB3.0 Phy 采用南京沁恒微的WCH569W
- FPGA采用国产FPGA 紫光同创PGL22G
其中的 Buffer 模式意思是：内部自带了缓冲，可以将采集的信号直接传输存储在内部，存储多少数据取决于当前采样数量居和板载内存的大小；Stream的意思是随时将当前采样到的数据发送到电脑上，理论上只要你的电脑性能足够，可以不停的进行采样。
我入手的是中间价位 16通道599的这款：
| 型号 | PX Logic 32 | PX Logic 16 Pro | PX Logic 16 Plus | PX Logic 16 base | |
| 简介 | 32通道1G采样4G存储 | 16通道1G采样4G存储 | 16通道500M采样2G存储 | 16通道250M采样1G存储 | |
| 裸机价格 | 999 | 599 | 现阶段不出 | 399 | |
| USB接口 | USB3.0（Type-C 支持正反插入）支持USB3：5G gen1与USB2.0：480mbps | ||||
| 通道数量 | 32 | 16 | 16 | 16 | |
| 最高采样率 | Buffer | 1GHz（8ch） | 1GHz（8ch） | 500MHz（16ch） | 250MHz（16ch） |
| Stream | 1GHz（2ch） | 1GHz（2ch） | 500MHz（4ch） | 250MHz（8ch） | |
| 最大存储深度 | Buffer | 4G（bit） | 4G（bit） | 2G（bit） | 1G（bit） |
| Stream | 最大1024G(bit) 取决电脑内存 | ||||
| 最小采集脉宽 | 2ns | 2ns | 4ns | 8ns | |
| 数据缓存模式 | Buffer（采集率更高）/Stream（存储深度更长）/Roll滚动模式（实时监控） | ||||
| 采样精度 | 一个采样周期 | ||||
| 触发类型 | 内部触发 | 上升沿/高电平/下降沿/低电平/任意沿 最多32通道同时设置触发 | |||
| 外部触发 | 上升沿/高电平/下降沿/低电平/任意沿 专用硬件io触发输入，供外部设备同步 | ||||
| 触发输出 | 触发信号输出到IO，供外部设备同步 | ||||
| 协议支持 | 200+协议（开放协议解码库，可自定义任何协议） | ||||
| 输入耐压 | -40V 到 + 40V | ||||
| 输入阻抗 | 200K/1pf | ||||
| 阈值范围 | 0~6V（0.1V步进） | ||||
| 波形输出 | 1路pwm | ||||
| 通道接口 | 2.54mm 杜邦线接口 （50Pin正凌精工 3U镀金牛角座） | ||||
| 供电电压 | 5V/USB供电 | ||||
| 供电电流 | 300mA（@5V） | ||||
| 供电功率 | 1.5W | ||||
| 尺寸大小 | 长宽高：80*74*13.5（mm） | ||||
| 工作温度 | 0~85摄氏度 | ||||

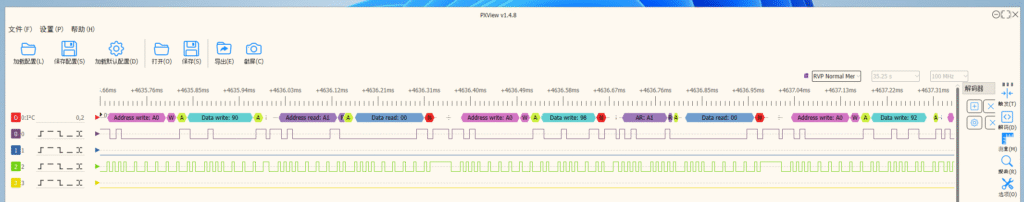

刚好手上有一个兼容性问题，使用这个抓了一下 SPD 的波形：
这款产品对于分析主板时序非常有用，此外后面还会深入研究，尝试自己编写解码功能支持更多的总线。
