做一个低成本的USB LED 变色灯

这次制作的目标是：一个插在USB接口就能不停变化颜色的灯。

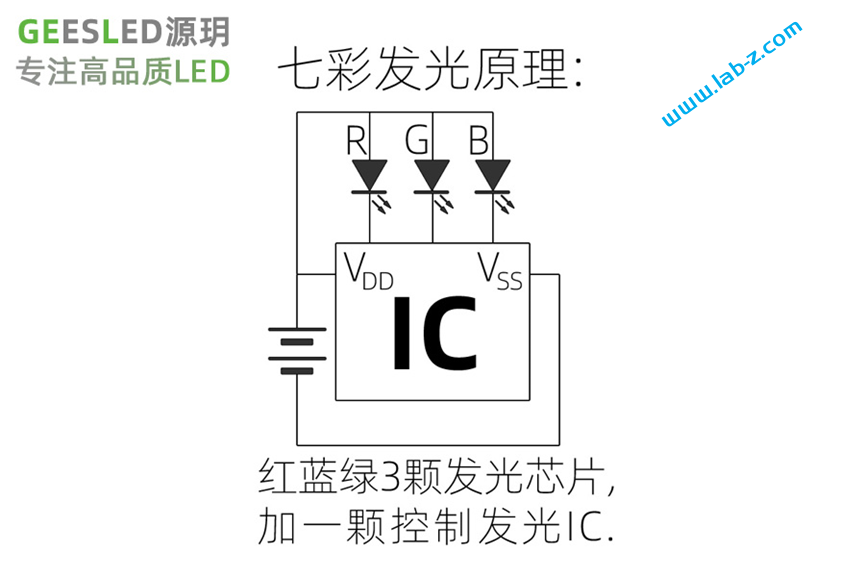

为了尽可能的压低成本，使用印刷在PCB上的USB。为了低成本实现不停变化颜色，选择淘宝上“F3圆头5mm草帽七彩慢闪led灯珠雾状装饰3v5v12伏F5七彩闪烁渐变色”这款彩灯。这款LED内置了IC，所以能够实现颜色的不停切换变化。

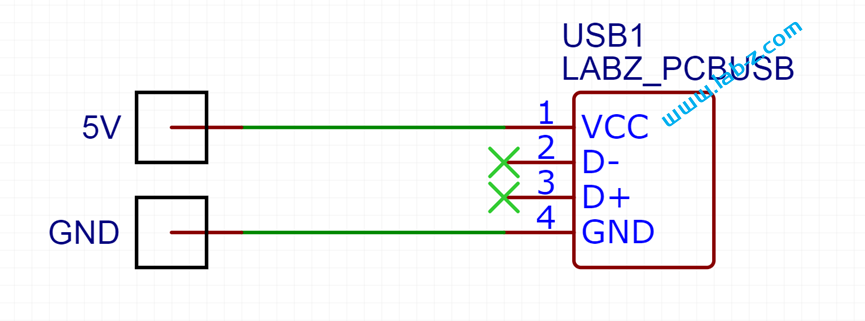

接下来开始电路设计，非常简单就是将LED引脚接在USB的 VCC 和GND即可。

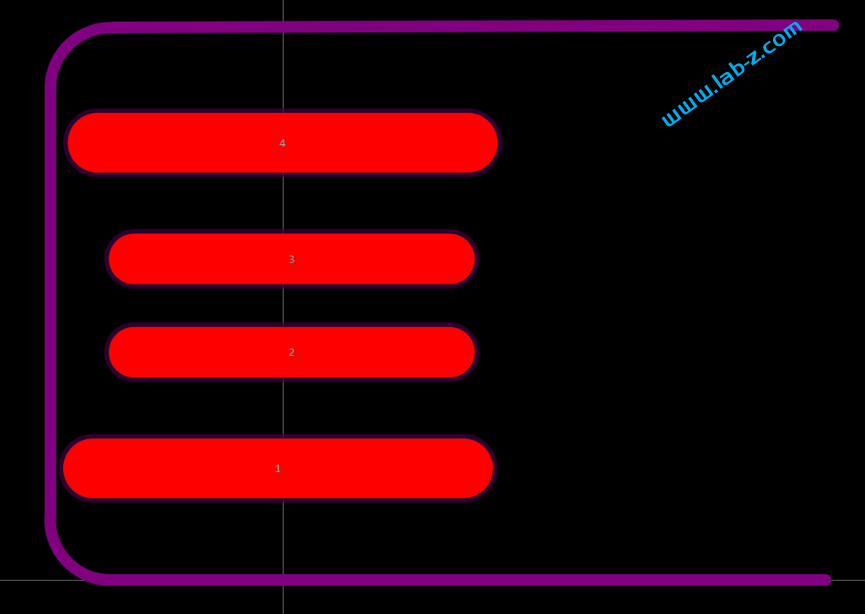

对应的USB1 封装如下：

最终设计的PCB 如下：

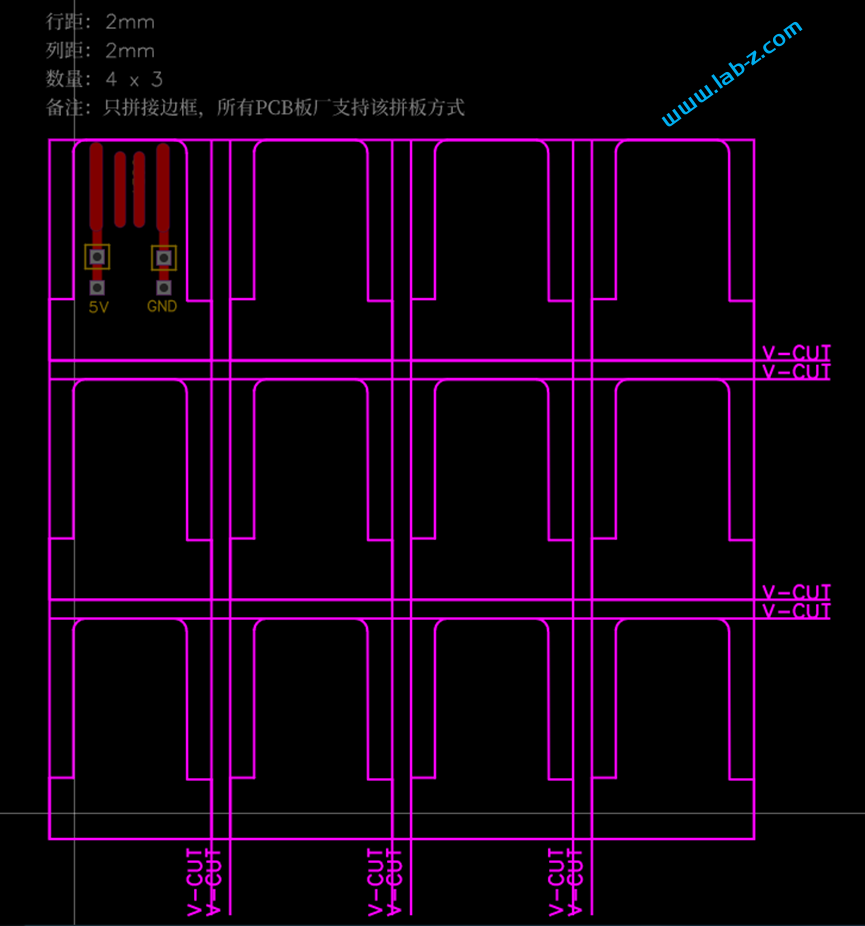

为了尽可能降低成本，特别使用V-Cut拼版，这样我们可以在一块PCB上容纳尽量多的PCB。同时需要注意的是：对于嘉立创来说，如果每一个PCB长度或者宽度小于15mm，那么会加收100元的费用，因此，如果有可能尽量不要过窄或者过短。

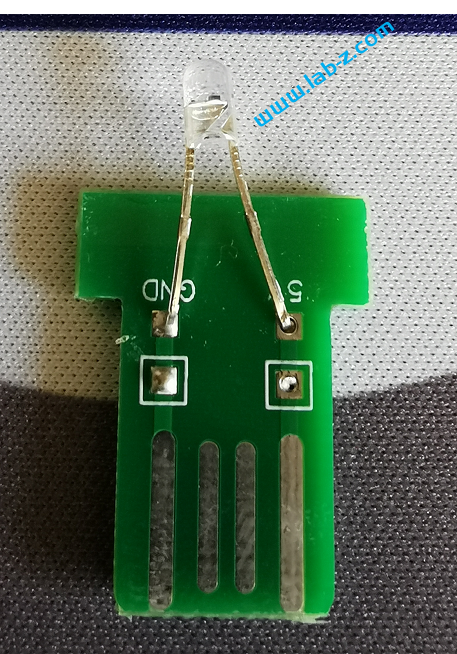

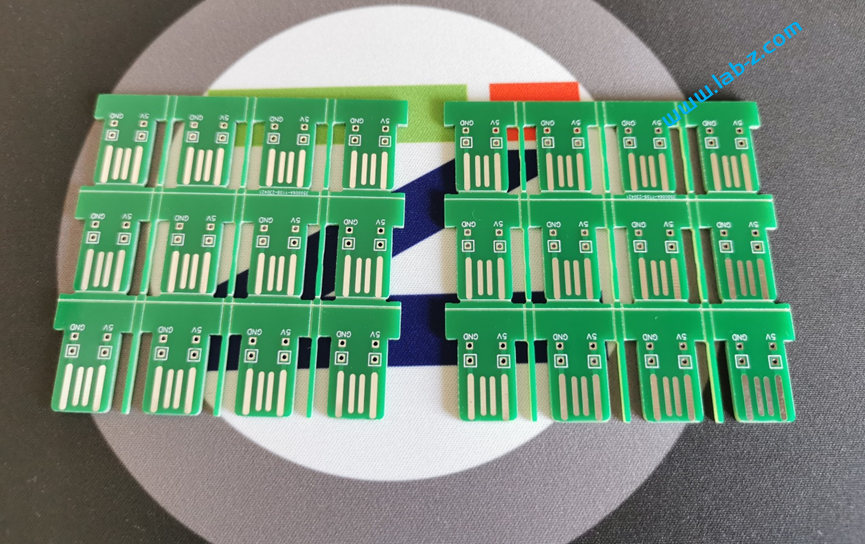

PCB制作之后是这样的：

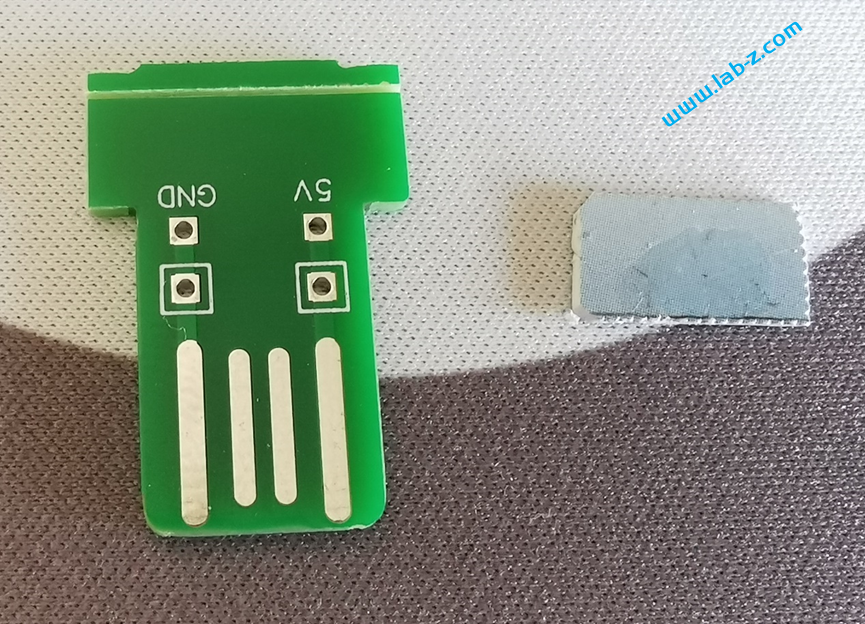

需要注意的是：理论上如果直接制作厚度为2.0mm的PCB 那么直接可以插入USB接口的。但是制作PCB时需要增加费用，因此选择制作1.6mm常规厚度的PCB ，拿到手后在USB线路位置自行粘贴剪裁后的信用卡、ＳＩＭ卡之类的塑料卡片增加厚度。

我使用502胶水粘贴固定

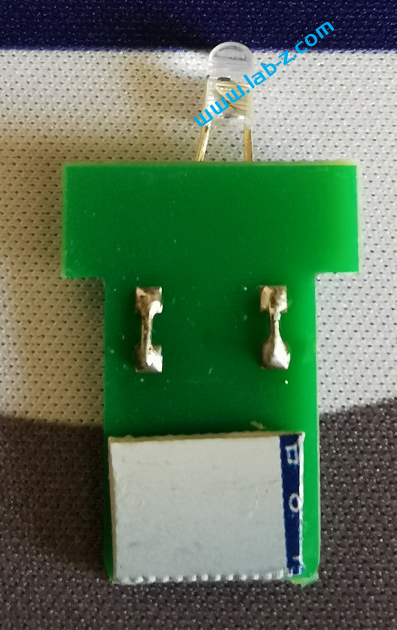

正面：

工作的视频可以在下面看到：

https://www.bilibili.com/video/BV1Fs4y1g7Kt/

总结省钱妙招：

1. PCB印刷USB 公头；
2. 拼版，并且保证长和宽都大于15mm；
3. 制作 1.6mm的PCB, 拿到手后自行增厚；

最终花费：47.43 元制作12*6=60个PCB, LED 费用为 18元100个。因此，平均下来每个0.97元。

完整的电路图和PCB 下载（立创EDA）

参考：

1. https://detail.tmall.com/item.htm?_u=dkf8s92d31&id=624355880993&spm=a1z09.2.0.0.26642e8dewUEbx
