通常情况下，我们都是直接将 SF100 通过连接线直接接到主板上进行刷写的，但是一些情况下我们需要直接将SF100连接到 SPI NOR 上进行刷写。本文介绍具体连线。

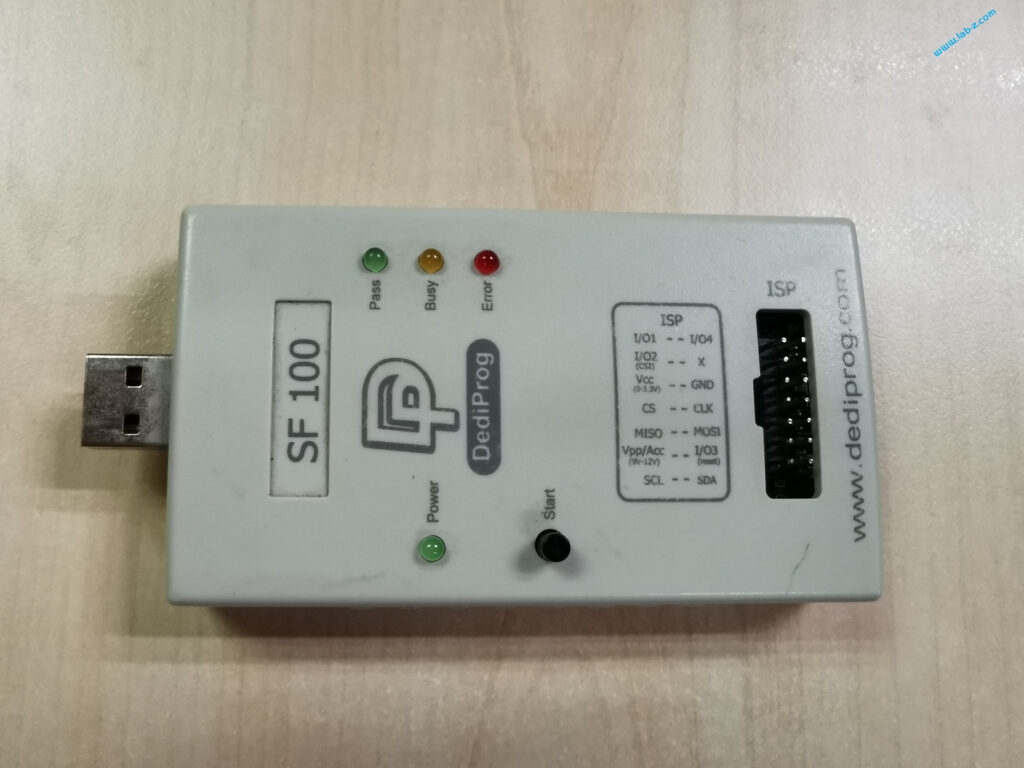

| SF100 | SF100 |
| I/O1 | I/O4 |
| I/O2 | X |
| VCC | GND |
| CS | CLK |
| MISO | MOSI |
| VPP | I/O3 |
| SCL | SDA |
| SPI NOR引脚 | SF100 | SF100 | SPI NOR引脚 | |
| 1 CS# | GND | VCC | 8 VCC | |
| 2 MISO | MISO | VCC | 7 HOLD#/RESET# | |
| 3 WP# | VCC | SCLK | 6 SCLK | |
| 4 VSS | GND | MOSI | 5 MOSI |
特别需要注意的是 SPI NOR 上面的 WP# 和 HOLD# 引脚，即便不用也必须接到VCC上而不能悬空。
