Arduino 驱动8位数码管模块

之前我们使用数码管都是直接使用【参考1】,缺点是电路复杂,占用引脚太多,稍微有点问题就会出现缺笔画的问题(测试的时候务必完整测试,否则很可能遇到你想显示8,结果出现6的状况)。最近入手了下面这个模块,上面通过74HC595芯片驱动LCD,接线很简单。我做了简单的实验,感觉挺方便的。

示例代码

    unsigned char LED_0F[] =
    {// 0	 1	  2	   3	4	 5	  6	   7	8	 9	  A	   b	C    d	  E    F    -
    	0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x8C,0xBF,0xC6,0xA1,0x86,0xFF,0xbf
    };
    unsigned char LED[8];	//用于LED的8位显示缓存
    int SCLK = 10;
    int RCLK = 9;
    int DIO = 8; //这里定义了那三个脚

    void setup ()
    {
      pinMode(SCLK,OUTPUT);
      pinMode(RCLK,OUTPUT);
      pinMode(DIO,OUTPUT); //让三个脚都是输出状态
    }
    void loop()
    {
        LED[0]=1;
    	LED[1]=2;
    	LED[2]=3;
    	LED[3]=4;
        LED[4]=5;
    	LED[5]=6;
    	LED[6]=7;
    	LED[7]=8;
    	while(1)
    	{
    		LED8_Display ();
    	}

    }

    void LED8_Display (void)
    {
    	unsigned char *led_table;          // 查表指针
    	unsigned char i;
    	//显示第1位
    	led_table = LED_0F + LED[0];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x01);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);
    	//显示第2位
    	led_table = LED_0F + LED[1];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x02);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);
    	//显示第3位
    	led_table = LED_0F + LED[2];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x04);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);
    	//显示第4位
    	led_table = LED_0F + LED[3];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x08);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);

    	//显示第5位
    	led_table = LED_0F + LED[4];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x10);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);
    	//显示第6位
    	led_table = LED_0F + LED[5];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x20);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);
    	//显示第7位
    	led_table = LED_0F + LED[6];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x40);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);
    	//显示第8位
    	led_table = LED_0F + LED[7];
    	i = *led_table;
    	LED_OUT(i);
    	LED_OUT(0x80);
        digitalWrite(RCLK,LOW);
        digitalWrite(RCLK,HIGH);
    }

    void LED_OUT(unsigned char X)
    {
    	unsigned char i;
    	for(i=8;i>=1;i--)
    	{
    		if (X&0x80)
                {
                  digitalWrite(DIO,HIGH);
                 }
                else
                {
                  digitalWrite(DIO,LOW);
                }
    		X<<=1;
                digitalWrite(SCLK,LOW);
                digitalWrite(SCLK,HIGH);
    	}
    }



卖家没有提供相应的代码,上述代码是我根据从其他地方找到的4位LED的代码基础上修改出来的。

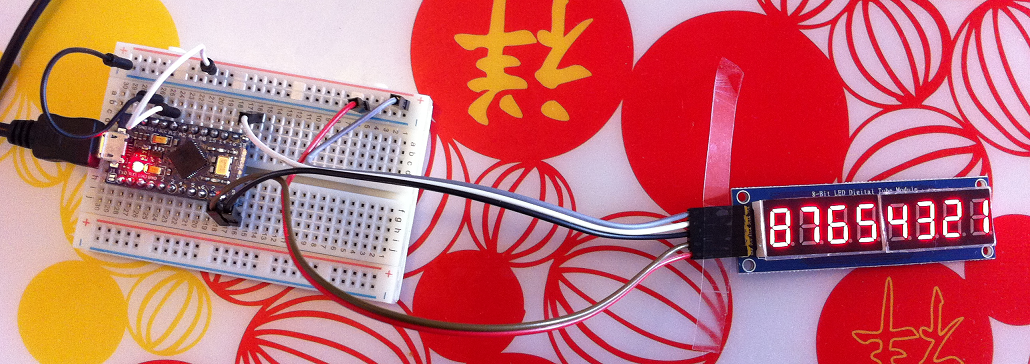

工作照片:

595LED

附件是卖家提供的8 LED的资料和其他地方找到的 4 LED 的资料。

4LED

8LEDDS
