Arduino 显示奶瓶温度

有个网友提出一个需求“做一个能够显示温度的奶瓶。奶瓶泡好奶后放在底座上,可直接给婴儿喝的绿灯亮,过烫红灯亮,过凉蓝灯亮。”这是他的一个作业,然后我就帮着做了一下。整体思路就是直接使用上一次做的那个红外温度计的方案,我想这样的方案恐怕在网上都是独一无二的吧。

使用到的基本元件有:Arduino Uno + LED + 红外温度传感器(上面有一个激光头用于瞄准)

使用红外温度传感器能够获得下列优点:

1.无需接触,不必考虑卫生的问题
2.准确度在可以接受的范围内
3.速度快,对准之后马上显示
4.兼容性好,各种型号的奶瓶都可以

缺点:

1.贵
2.有人说无法精确得知瓶中奶的温度,测量的是奶瓶温度而已

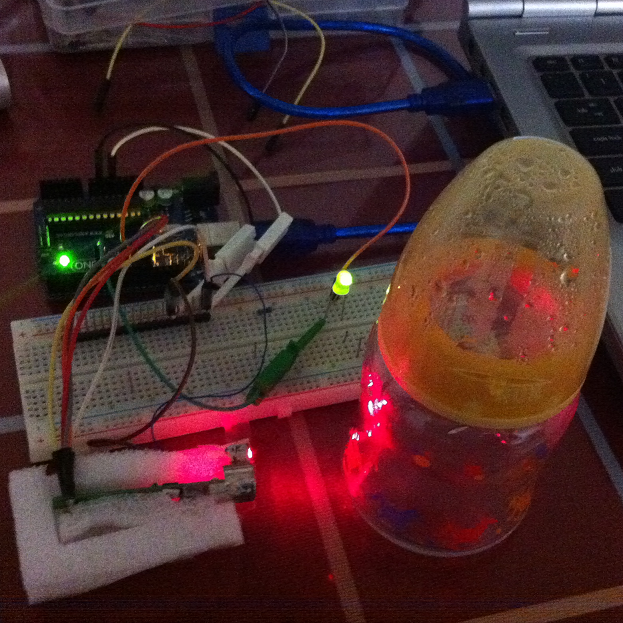

milkb2

milkb1

#include <Arduino.h>
#include <Wire.h>
#include "TN901.h"
TN901 tn;
int RedLed=10;  //Red Led Pin10
int GreenLed=7;  //Green Led Pin10
int BigRedLed=4;  //Big Led Pin4
void setup()
{
    Serial.begin(9600);
    tn.Init(13,12,11);  //初 始 化 data clk ack
    pinMode(RedLed,OUTPUT);
    digitalWrite(RedLed,LOW);
    pinMode(GreenLed,OUTPUT);
    digitalWrite(GreenLed,LOW);
    pinMode(BigRedLed,OUTPUT);
    digitalWrite(BigRedLed,LOW);
}
void loop()
{
   tn.Read();
   SerialValue();
   delay(2000);
}

void SerialValue()
{
   String s;
   s=">O"+String(tn.OT, DEC)+"E"+String(tn.ET,DEC)+"<";
   Serial.println(s);
   if (tn.OT>5000) { // Temp too high
         digitalWrite(RedLed,HIGH);
         digitalWrite(GreenLed,LOW);
         digitalWrite(BigRedLed,HIGH);
   }
   else {
     if (tn.OT>2100) {// Temp is OK
         digitalWrite(RedLed,LOW);
         digitalWrite(GreenLed,HIGH);
         digitalWrite(BigRedLed,HIGH);
         }
    else { //Temp is too Low
         digitalWrite(RedLed,HIGH);
         digitalWrite(GreenLed,HIGH);
         digitalWrite(BigRedLed,LOW);

    }
   }
}



设计上我们使用了2个LED,一个是小LED双色红色和绿色,一个是单独的大个红色的(手边只有这两种LED,更好的设计应该换个颜色的LED便于区分)。温度传感器是红外温度传感器。

温度区间:

>50 小LED的红色亮起 表示温度过高

50-20 小LED的绿色亮起 表示温度适合

<20 大红色LED亮起 表示温度过低 工作时的视频 首先展示一下电路,然后我们有一瓶大瓶冷水;放在上面的时候温度过低,大红色 LED亮起;然后我们换成奶瓶,其中是热水,温度过高,小红色LED亮起;然后我们将大瓶子的水兑到小瓶子中,温度会变得适中,于是小LED绿色会亮起。

这个方案对于作业来说应该是足够了。就是这样。
