如何将你的 Uno 变成一个鼠标设备

之前介绍过如何使用外部加一些元件从而让你的 Uno编程一个USB设备【参考1】,美中不足的地方是:

1.模拟方式实现USB,占用非常多的资源,基本上无法做其他事情;
2.需要外部元件,做起来比较麻烦。

本文根据【参考1】提供的信息,介绍一下如何将Uno通过刷写Firmware的方法编程一个Mouse。

先说一下原理:在标准的Uno上有一个USB转串口的芯片,Atmega 16U2 。通过对其重写Firmware,能够实现其他 USB 功能。重写之后这个芯片对AtMega 328 主芯片的通讯仍然是串口,就是说我们主芯片可以像串口通讯一样,直接发送数据到这个芯片上,这个芯片负责将数据转化为 USB信号发给PC。

在整个开始之前,首先,你必须有一个烧写器。这里推荐UsbTinyIsp,我使用的是 OCROBOT 出品的【参考2】。必须有这个东西,否则你一定会出现搞坏了没办法救回来的情况。

然后就可以使用工具刷新 16U2 的 Firmware。 这里推荐 AvrDude 这个工具,比较好的地方在于,这个工具有自动识别芯片的功能,你可以用它检查接线之类是否正常。选中Arduino-mouse.hex,然后点击Write即可,下方会有信息提示(这种工具本质都是调用AVRDUDE的命令行参数,只是AVRDUDE命令行非常复杂也不直观)。完成之后会出现下面的提示:
avrdude.exe: verifying …
avrdude.exe: 3872 bytes of flash verified
avrdude.exe done. Thank you.

接下来,在Arduino的IDE中打开Mouse_usb_demo.pde。
你需要确定 :
1.Tools->Board->选择的是Arduino Uno
2.Tools->Programmer下面选择的是 UsbTinyISP。
正常编译这个程序,不要选择编译并且上传,单纯选择编译即可。编译后,用File->Upload using Programmer 即完成上传。

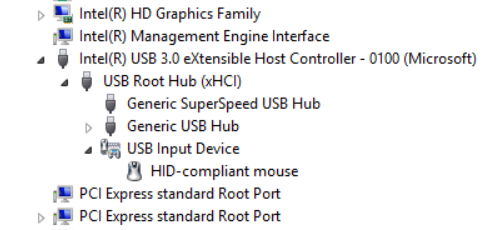

再把Uno插在PC上,你会发现设备管理器中多出一个鼠标

uno1

PID VID如下所示:

uno2

实现的功能是你的鼠标每隔一段会自己转一圈。

完整的代码下载
Arduino-mouse

从这篇介绍也可以看出来,初学者尽量买原版的 Arduino Uno ,不要购买什么极客板等等,虽然会便宜一些,但是扩展性可玩性上下降很多。

参考:

1. http://hunt.net.nz/users/darran/weblog/cca39/Arduino_UNO_Mouse_HID.html Arduino UNO Mouse HID

2.这个东西是必须的,推荐这款有数字签名的驱动,支持Win8 64位,这样你就不必每次跑去关闭数字签名了。购买地址:
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-684314961.37.VJHdrg&id=19035872312 。
当然淘宝上还有更便宜,我之前买了一个便宜的,说是无需驱动,结果无法用,非常懊恼……
