CH55x 串口速度测试

使用上次的工具来测试 Ch55x(Ch551/2/4)开发板的串口速度。

实际测试的是 CH554 ,使用 Ch55xduino 编写代码如下:

#ifndef USER_USB_RAM
#error "This example needs to be compiled with a USER USB setting"
#endif

#include "src/userUsbCdc/USBCDC.h"

//This is a fairly large array, store it in external memory with keyword __xdata
__xdata char recvStr[64];

// 代码中出现的发送和接收
// 测试 Package 的大小
#define MAX_N 256

// 2秒超时
#define TIMEOUT  2000

// 接收数据 Buffer
// 设置为实际的2倍大小避免接收超过Buffer 的问题
__xdata byte receiveBuffer[MAX_N];

void setup() {
  USBInit();
}

// 状态机记录
byte currentStatus = 0;

// 收到的数量
int counter = 0;
// 超时计时器
unsigned long Elsp;
// 发送标记,True 时发送,反之不发送
boolean sendOnce = true;
// 发生错误的数量
int failCount;

void loop() {
  switch (currentStatus) {
    case 0:
      // 初始状态
      while (USBSerial_available()) {
        byte c = USBSerial_read();
        // q命令查询当前状态(用于调试)
        if (c == 'q') {
          USBSerial_print_s("Current 0");
          USBSerial_flush();
        }
        // 1(接收模式) 2(发送模式)
        if ((c == '1') || (c == '2')) {
          // 转移到下一个状态
          currentStatus = c - '0';
          // 如果是接收模式,那么开始计时
          if (c == '1') {
            Elsp = millis();
            counter = 0;
          }
        }
      }
      break;

    case 1: //接收模式
      // 如果接收模式超时,那么直接返回到状态0
      if (millis() - Elsp > TIMEOUT) {
        // 返回状态 0
        currentStatus = 0;
        // 发送 "aaa" 表示当前超时
        USBSerial_write('a'); USBSerial_write('a'); USBSerial_write('a');
        USBSerial_flush();
      }

      // 接收数据
      while (USBSerial_available()) {
        byte c = USBSerial_read();
        receiveBuffer[counter] = c;
        // 统计接收到的数据量
        counter++;

        // 如果接收到足够的数据,那么转移到状态3 进行校验
        if (counter == MAX_N) {
          currentStatus = 3;
          //Serial.print("St3");
        }
      }
      break;
    case 3:
      // 校验接收模式收到的数据,数据是 0x55 0xaa 0x55....
      failCount = 0;
      for (int i = 0; i < MAX_N; i = i + 2) {
        if (receiveBuffer[i] != 0x55) {
          failCount++;
        }
        if (receiveBuffer[i + 1] != 0xAA) {
          failCount++;
        }
      }
      // 检查是否有错误
      if (failCount == 0) {
        // 返回"ppp" 表示校验通过
        USBSerial_write('p'); USBSerial_write('p'); USBSerial_write('p');
        USBSerial_flush();
      }
      else {
        // 校验失败,返回 'f'+发生错误的数量错误数据
        USBSerial_write('f');
        USBSerial_write((byte)(failCount & 0xFF));
        USBSerial_write((byte)(failCount >> 8));

      }
      counter = 0;
      //Serial.println("Switch to status 1");
      Elsp = millis();
      currentStatus = 1;
      break;
    case 2:
      // 发送模式,直接发送 MAX_N 个 0x55 0xaa 0x55 ....
      if (sendOnce) {
        for (int i = 0; i < MAX_N / 2; i++) {
          USBSerial_write(0x55);
          USBSerial_write(0xAA);
          USBSerial_flush();
        }
        sendOnce = false;
      }
      while (USBSerial_available()) {
        char c = USBSerial_read();
        if (c == '0') {
          currentStatus = 0;
          //Serial.print("Switch to 0");
        }
        if (c == '2') {
          sendOnce = true;
        }
        // 查询状态
        if (c == 'q') {
          USBSerial_print_s("Current 2");
          USBSerial_flush();
        }
      }
      break;
    default: {
        USBSerial_println_s("Unknown status");
        USBSerial_flush();
      }
  }

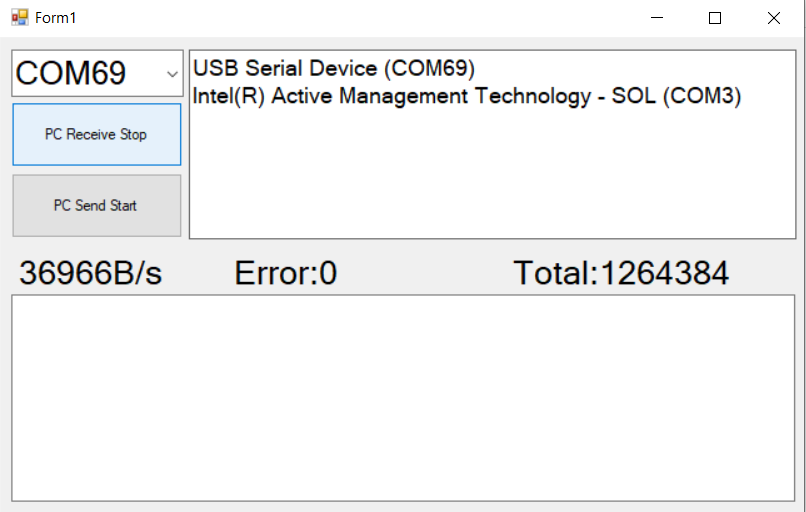

1.PC端接收,Ch554发送,可以看到速度能达到37K/S左右

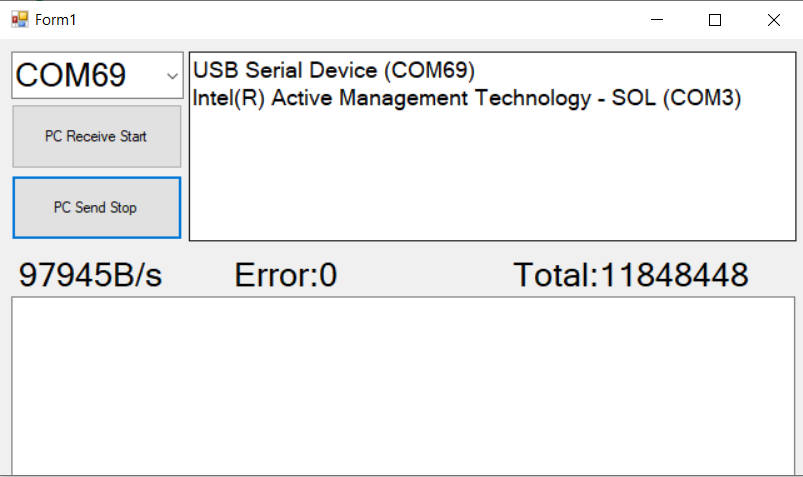

2.PC端发送,Ch554接收,可以看到速度能达到97K/S左右

从结果可以看出来,比 32U4 这样的芯片还是快一点点的(测试模式是 5V 24Mhz)
