器材:硕飞 SPI 烧写器

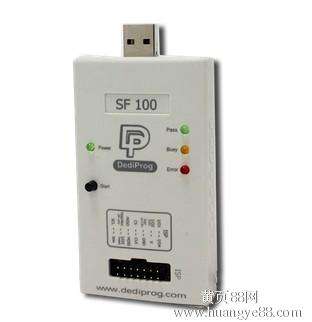

作为一名BIOS工程师,长期以来使用的都是 DediProg 推出的 SF 系列。比如,很多年来,我一直使用的是 SF100,售价在 1800元(5年前的价格,不含税,现在好像是贵了一点)。不过随着BIOS SIZE的增大,烧写时间变得难以忍受,以我日常的经验,16MB 的SPI ROM,烧写时间差不多在 110s左右。

最近,有朋友入手了新型号的刷写工具,据说速度还不错,特地请他拍了一些照片,下面做一些简单的介绍。朋友入手的是硕飞SP16-F 高速量产编程器:

开箱照如下:

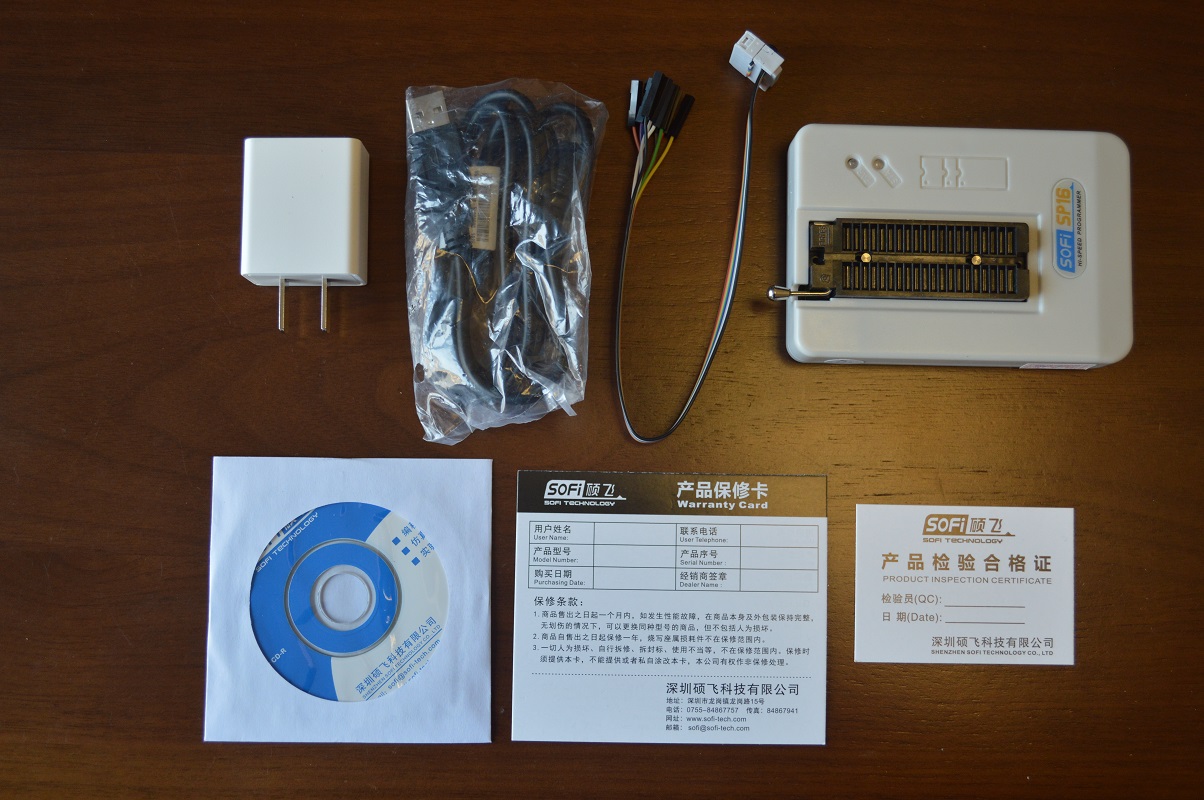

产品清单:
编程器主机 1台
脱机专用电源1个
USB连接线 1条
ISP连接线 1条
驱动光盘 1张

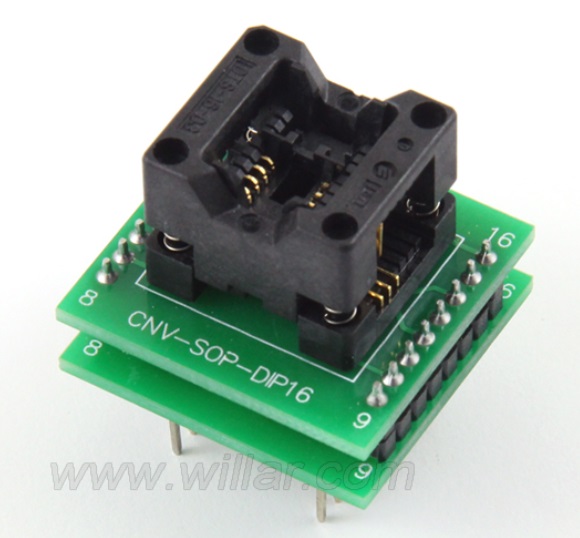

上述配件对于日常使用已经足够,此外,最好再选购一个DIP转接座:

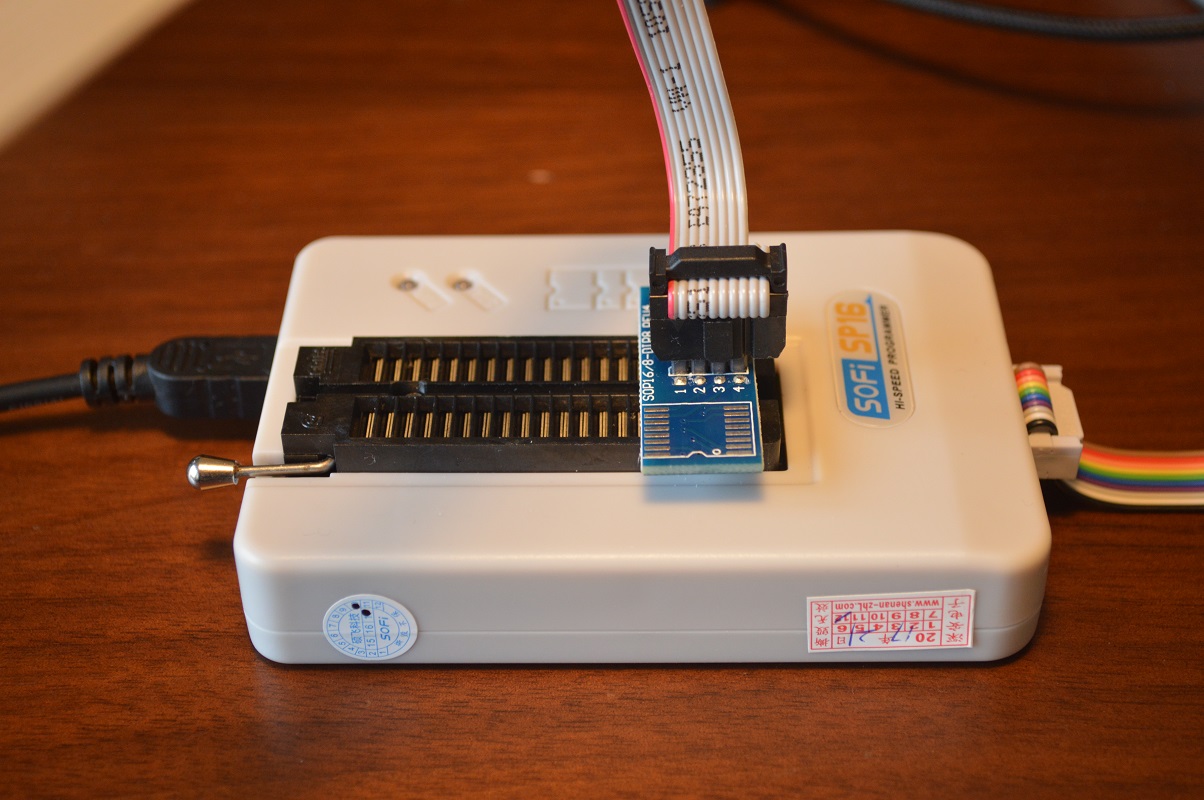

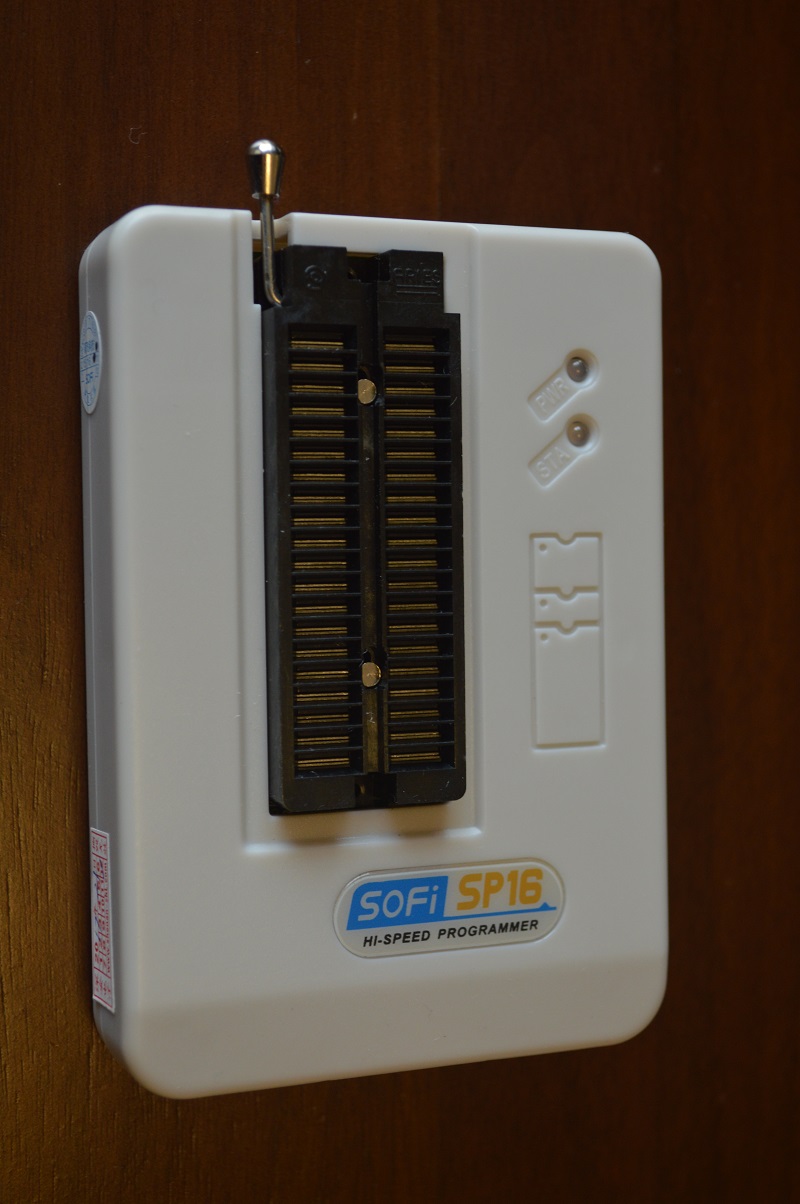

主要设备的正面照

和 SF系列不同,采用引脚转出来的方式,上面的是刷写SPI 的排针,右边是 ISP 下载线(可以给诸如 Arduino 之类的单片机系统进行下载)

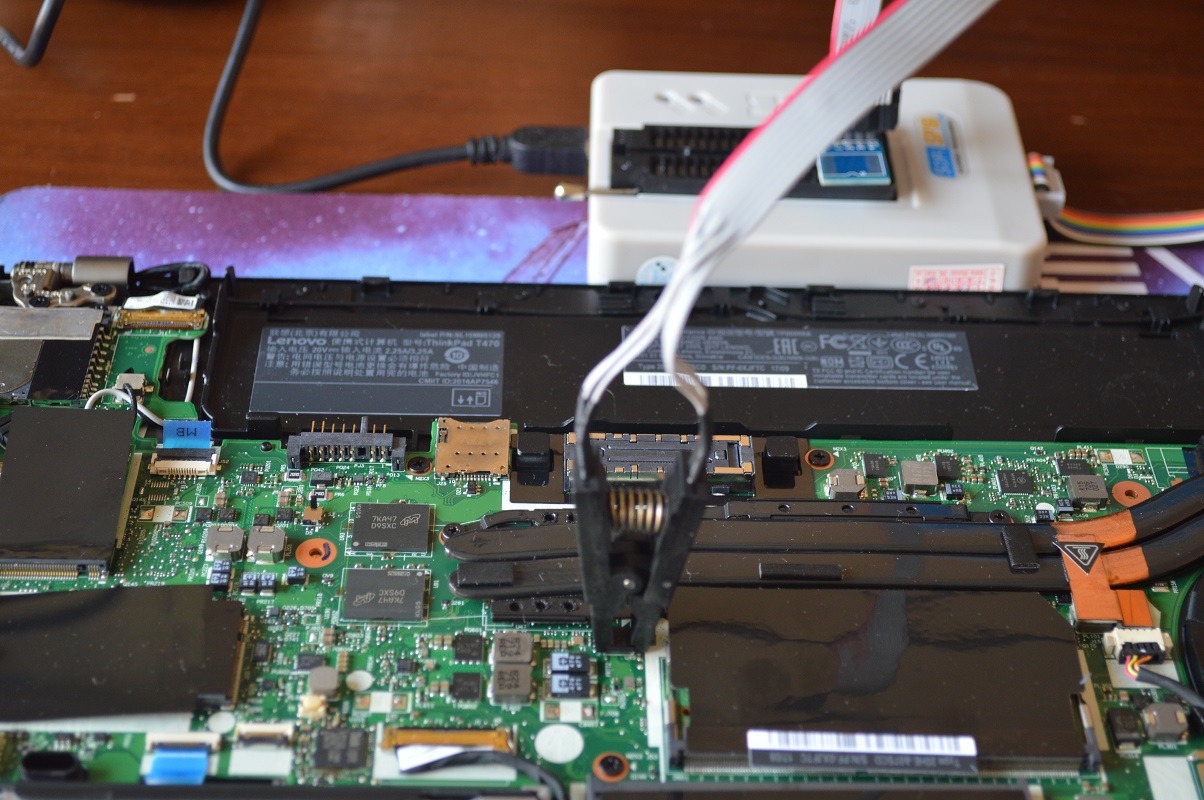

使用夹子可以直接对主板SPI ROM进行编程。

上面是硬件部分,接下来介绍软件相关内容。第一点:这套工具驱动有数字签名,无需担心安装不上(淘宝上的很多SPI 烧写器居然都没有数字签名,这样在 Win7 64位/ Win 8 /Win 10 下使用都需要关闭数字签名)。

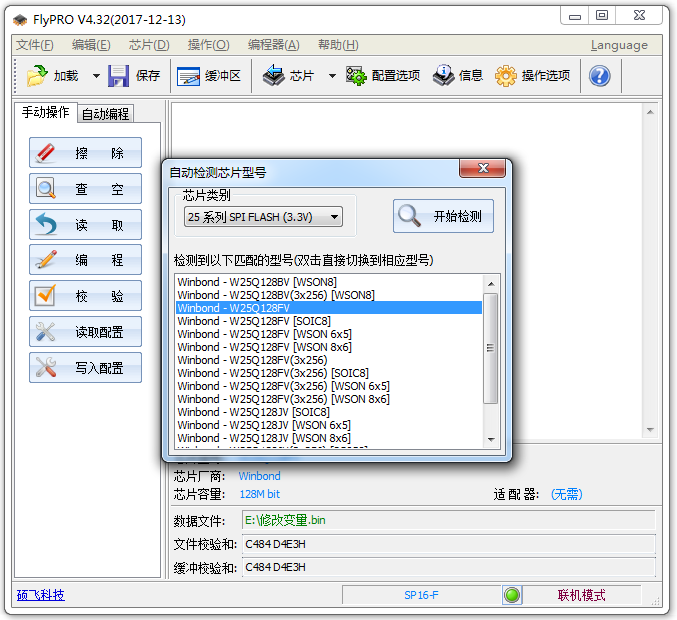

软件界面可以说是中规中矩,各种功能一目了然:

对于芯片有放置提示

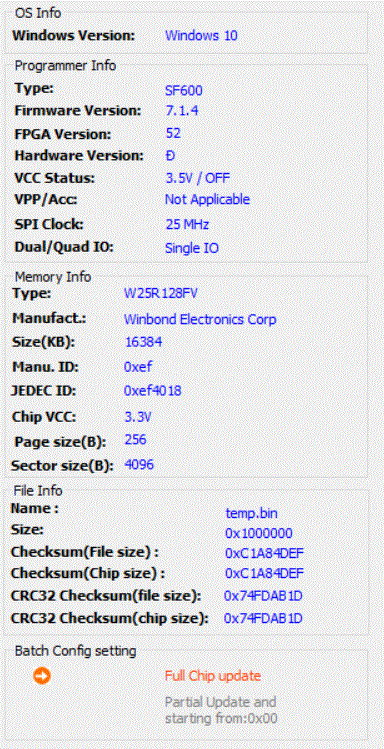

实际测试,还可以看到当前芯片的配置信息,

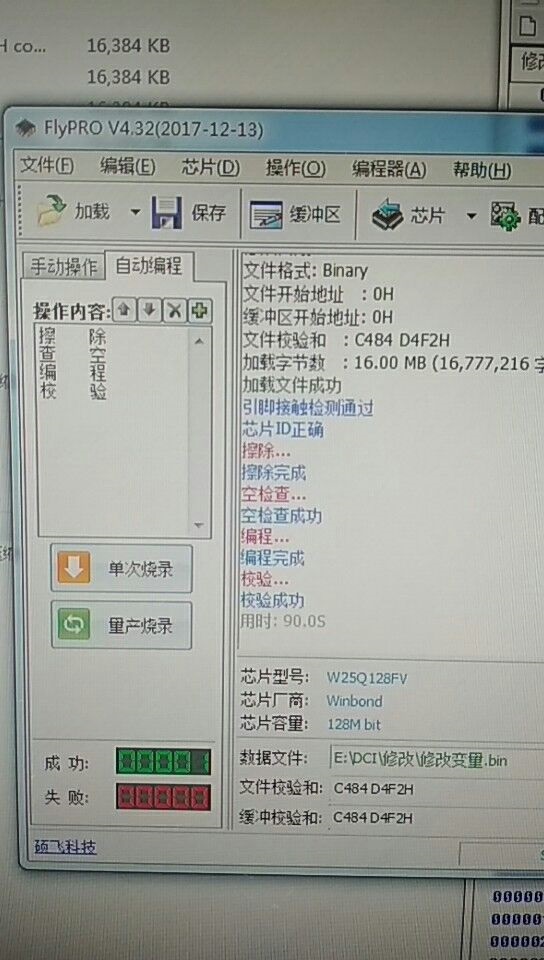

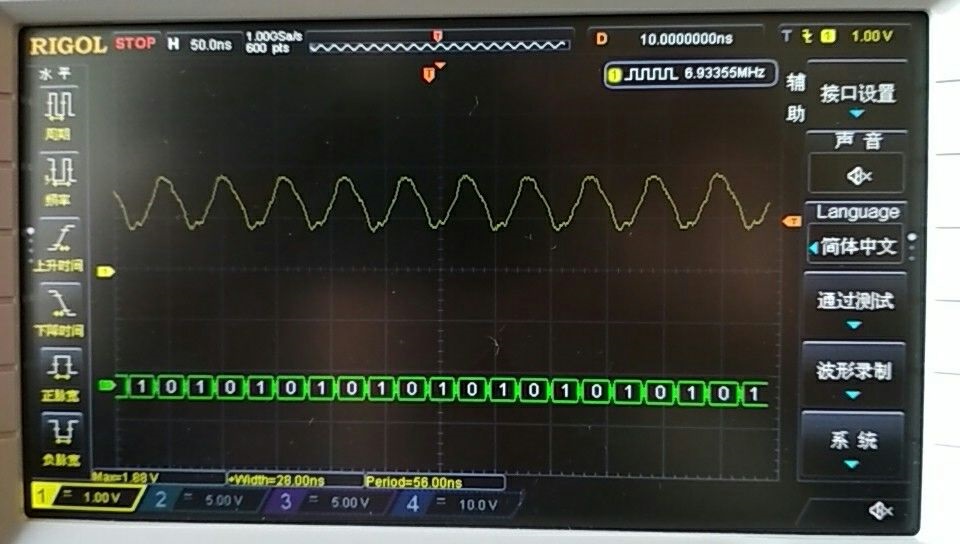

请朋友帮忙测试了一下 SPI CLOCK,在20Mhz:

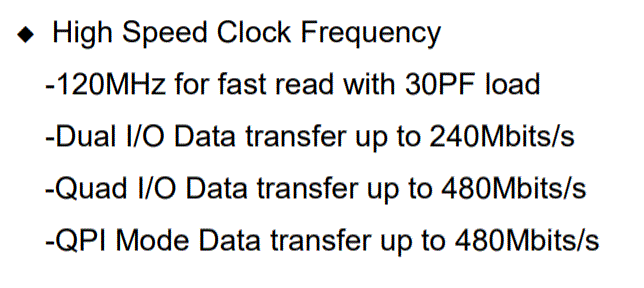

总体来说速度上应该和 SF 系列的有的一拼,但是个人觉得还是有潜力可挖。比如,下面参数来自GigaDevice 的GD25LQ256D,可以看到正常已经支持到 120Mhz(不知道比 20Mhz 快到哪里去了)。如果能够实现这样的速度,对于BIOS研发是一大福音。

这个烧录器的手册可以在下面下载,有兴趣的朋友可以看看。

链接: https://pan.baidu.com/s/1pLQgdZ1 密码: rx68

参考:
1. http://www.gigadevice.com/product/detail/6/551.html?locale=en_US

============================================================================================================================
2018年2月9日 找了一个 SF600 测试了一下,确实比 SF100快。刷写 16MB 加校验 62s,SF100通常要100s 甚至更长。
