之前我尝试用 Fritzing 绘制短路图一段时间。这个软件有直观方便的特点。问题是大多数我用到的原件他的库中没有,如果自己绘制的话非常复杂,修改元件管脚也异常麻烦。

http://sourceforge.net/projects/tinycad/

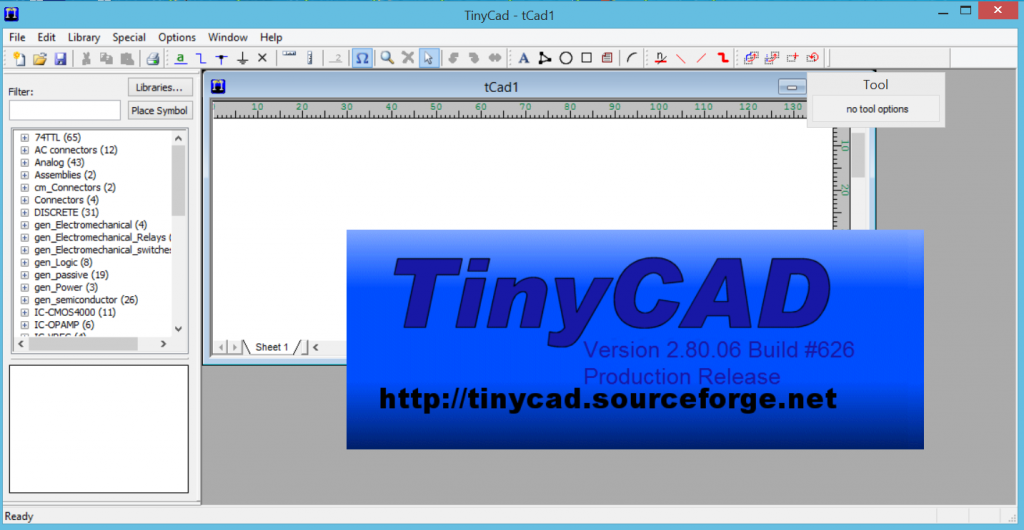

tinycada

用这个很容易就绘制一个 Arduino Pro Micro的电路

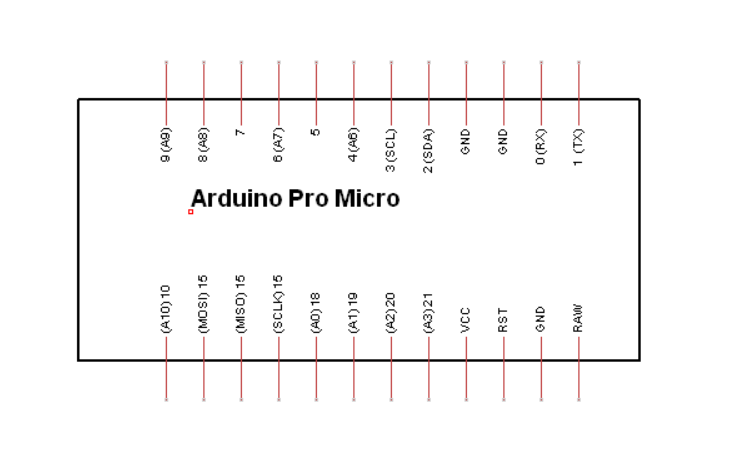

tinycadb

对应文件可以在这里下载
Arduino-Pro-Micro
