使用 USB3.0 线 做WinDBG debug

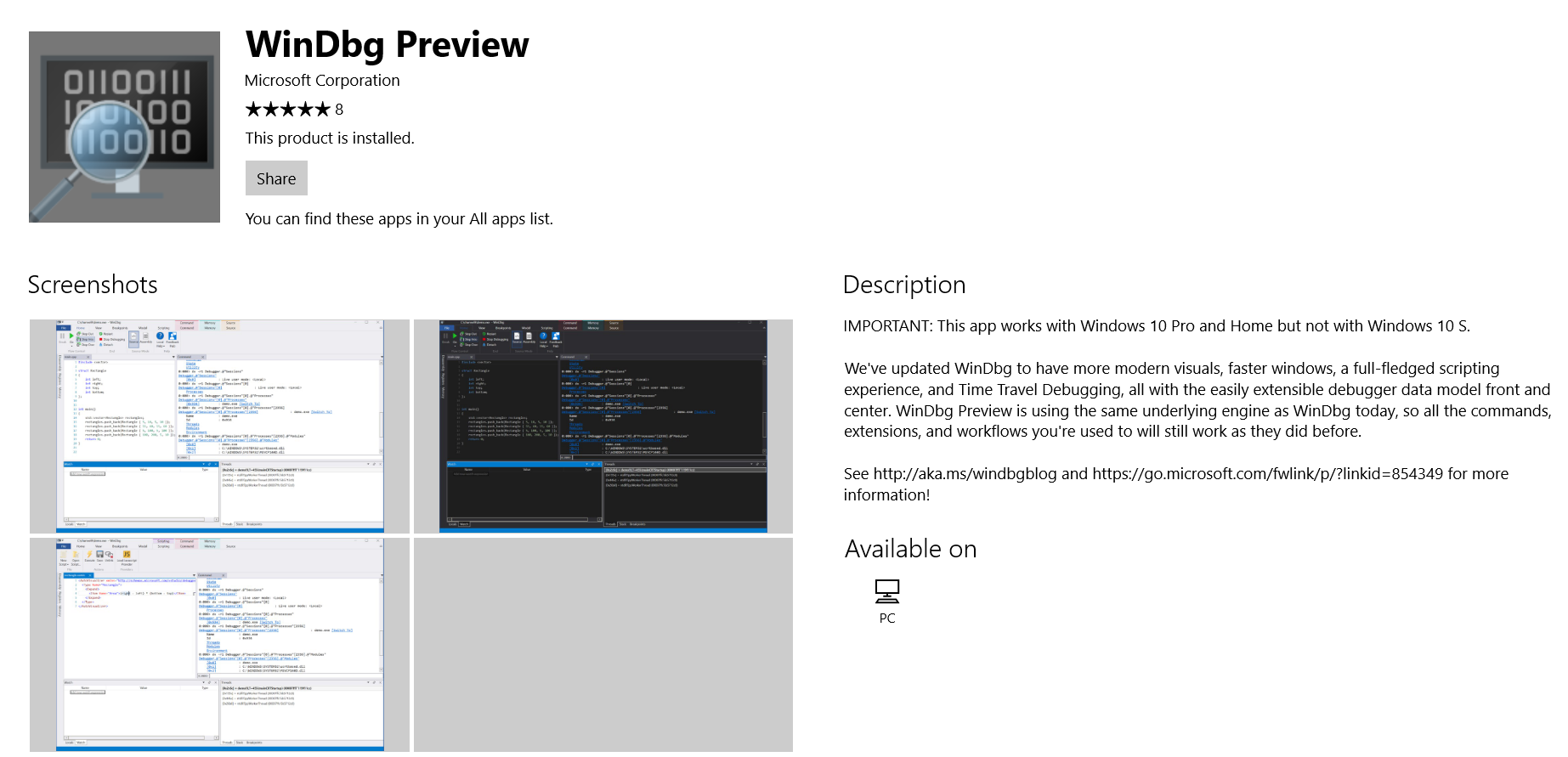

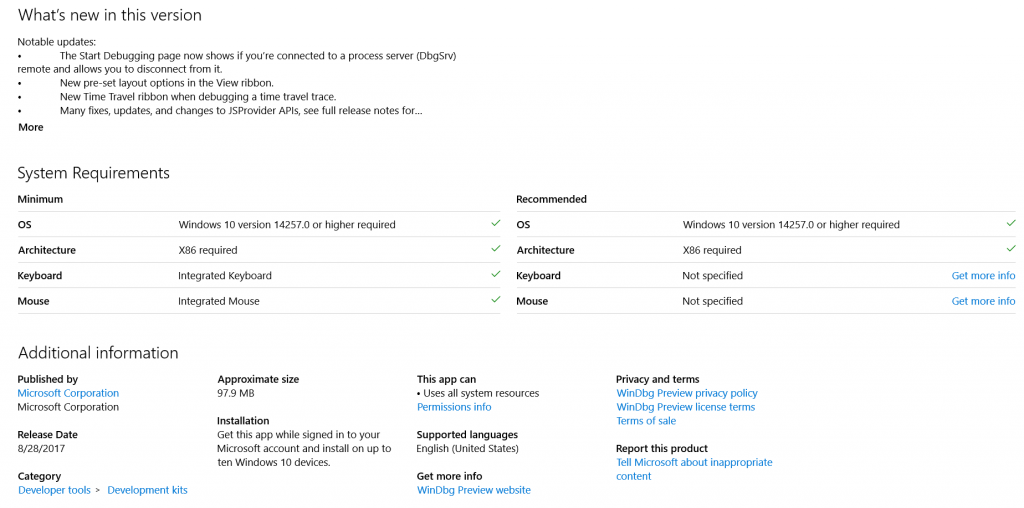

Windows App Store 中推出了新版的 WinDBG,功能上应该和 WDK之类的相同,界面变化很大。


首先用 WinDBG USB 3.0 线将Host(控制端,运行 WinDBG)和Slave(被控制端)连接起来;和之前 USB2.0 的Debug完全不同,Slave上任何一个USB3.0端口都可以,不需要特别查找 Debug Port 。

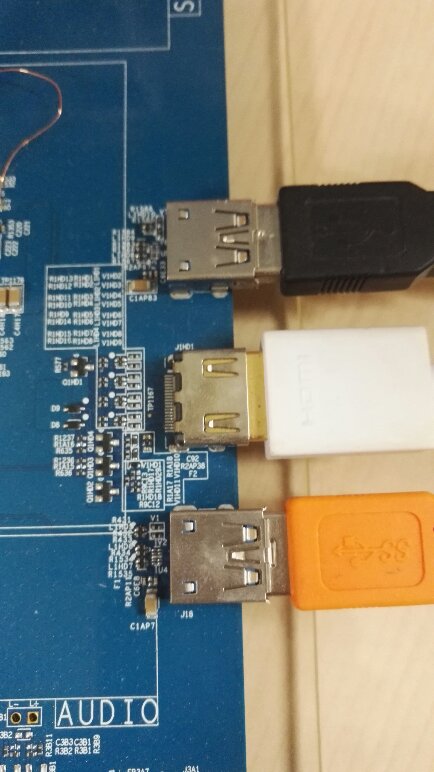

下图为 Intel Kabylake HDK 平台

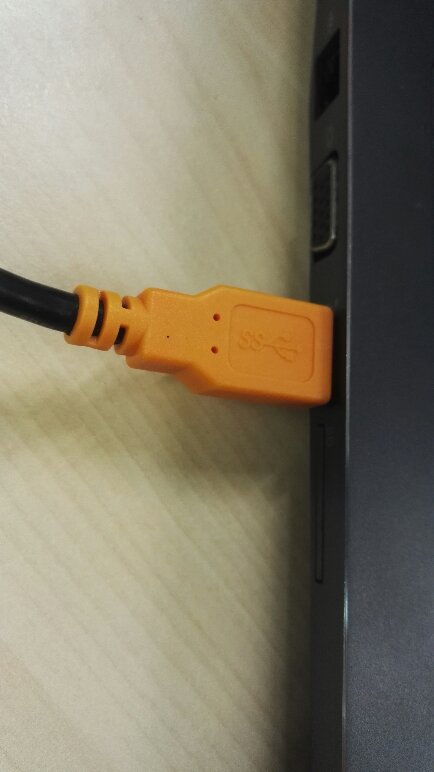

下图为我使用的笔记本工作机

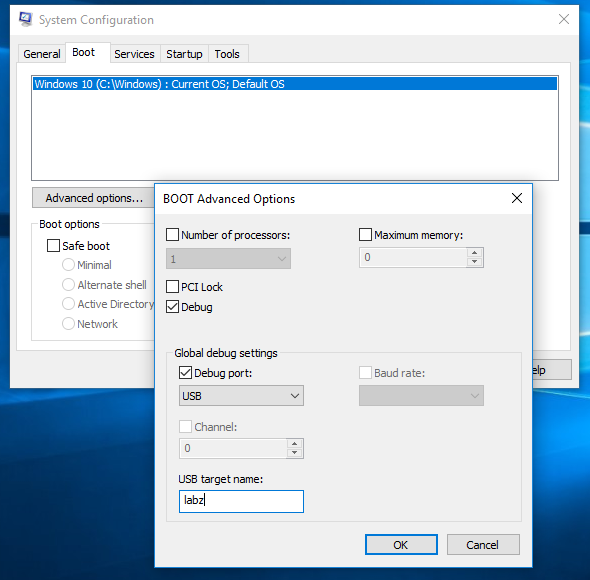

之后,需要在 Slave 上MSCONFIG里面做一些设置:

USB target name 设定为 labz,后面 WinDBG的设置也会使用到。设置之后,Slave会要求重启。

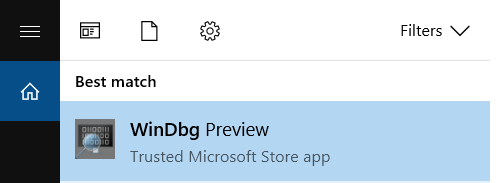

启动Host上面的 WinDBG,使用搜索功能,找到长这样的(一个系统中可以安装多个版本的 WinDBG)

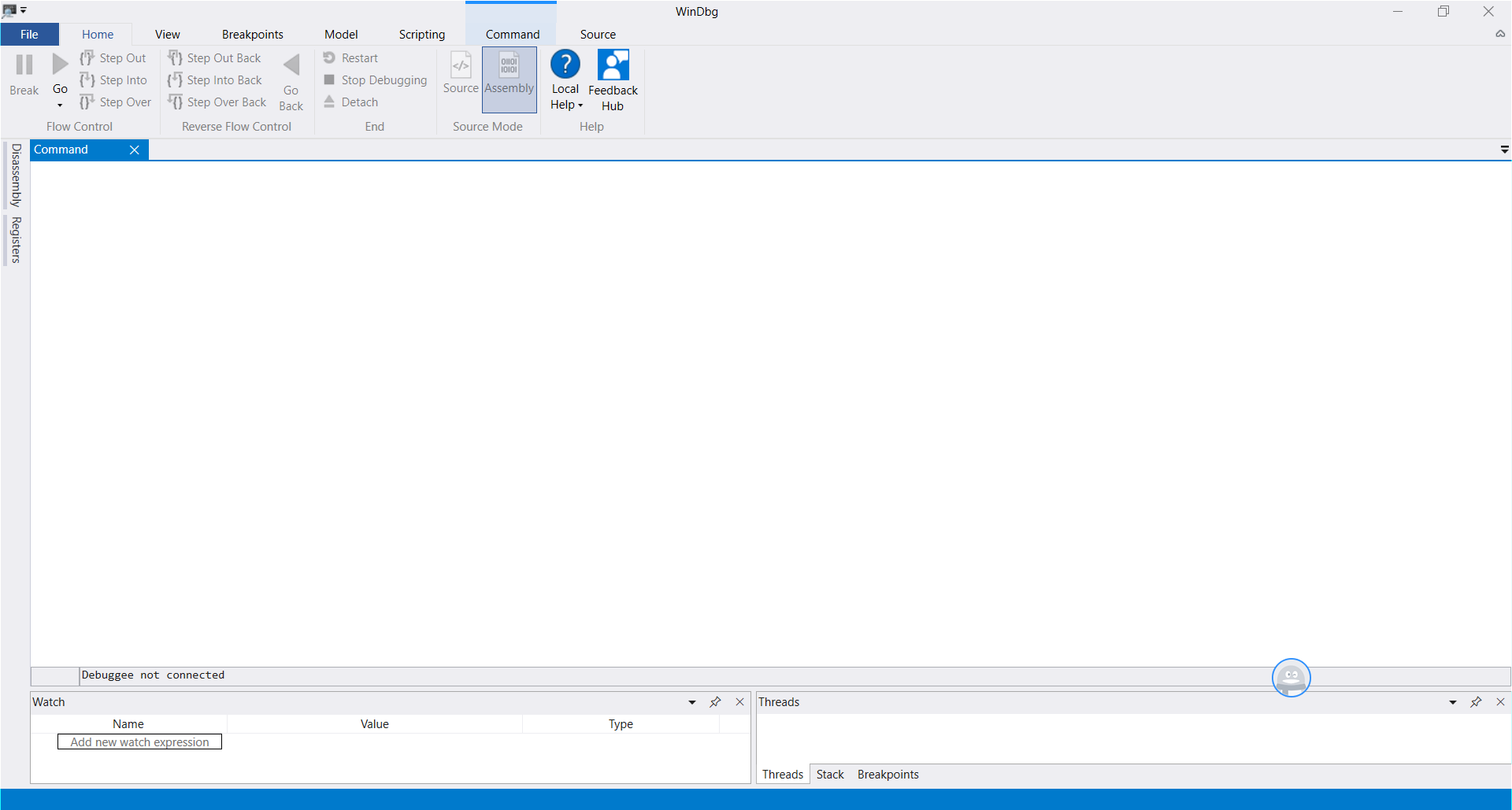

界面和之前相比变化很大,看起来没有那么死板了

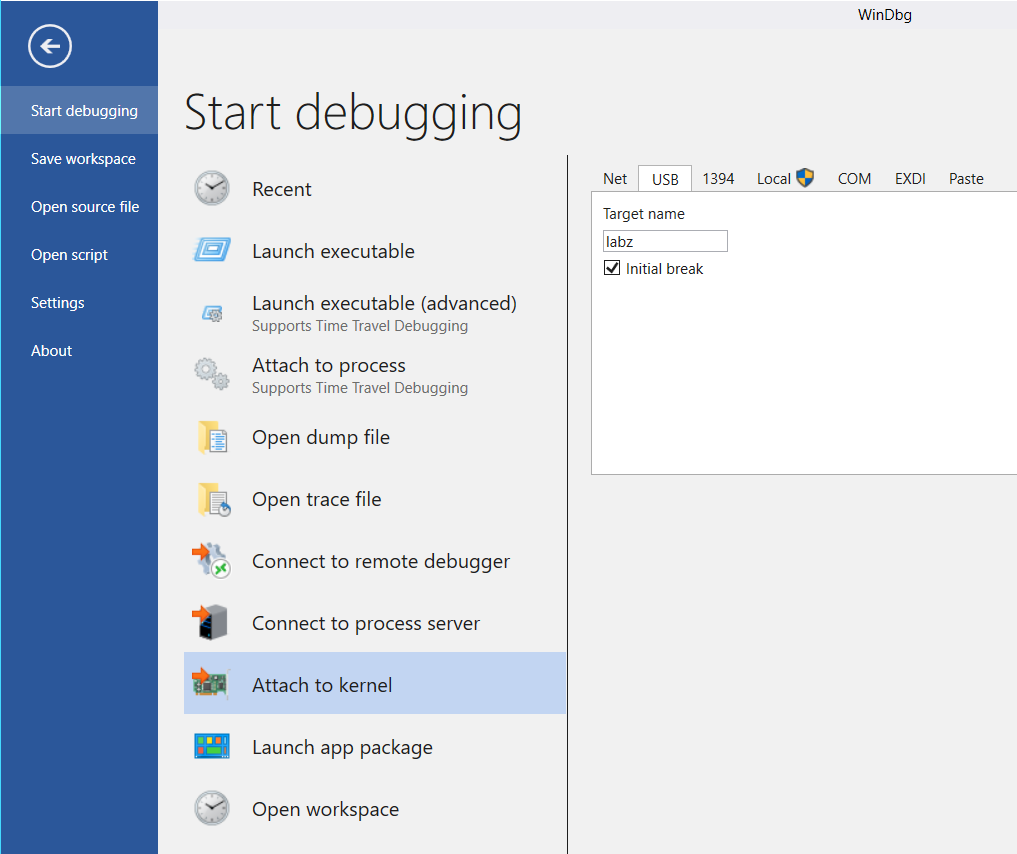

在 File 中连接的选项,选择 Attach to kernel, USB 页面Target Name 填写上 labz

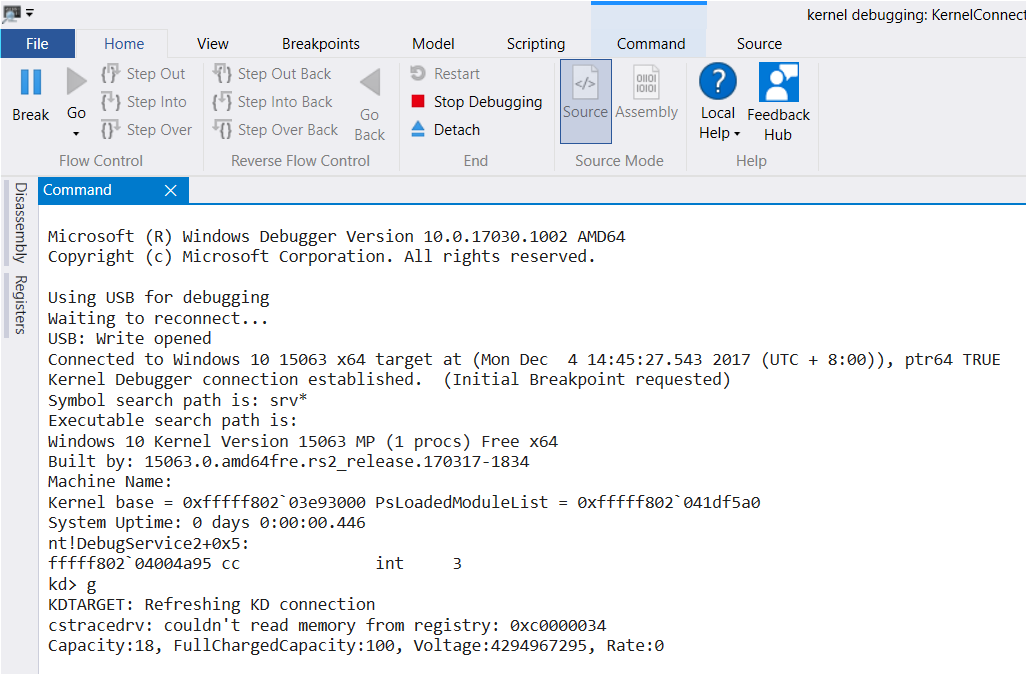

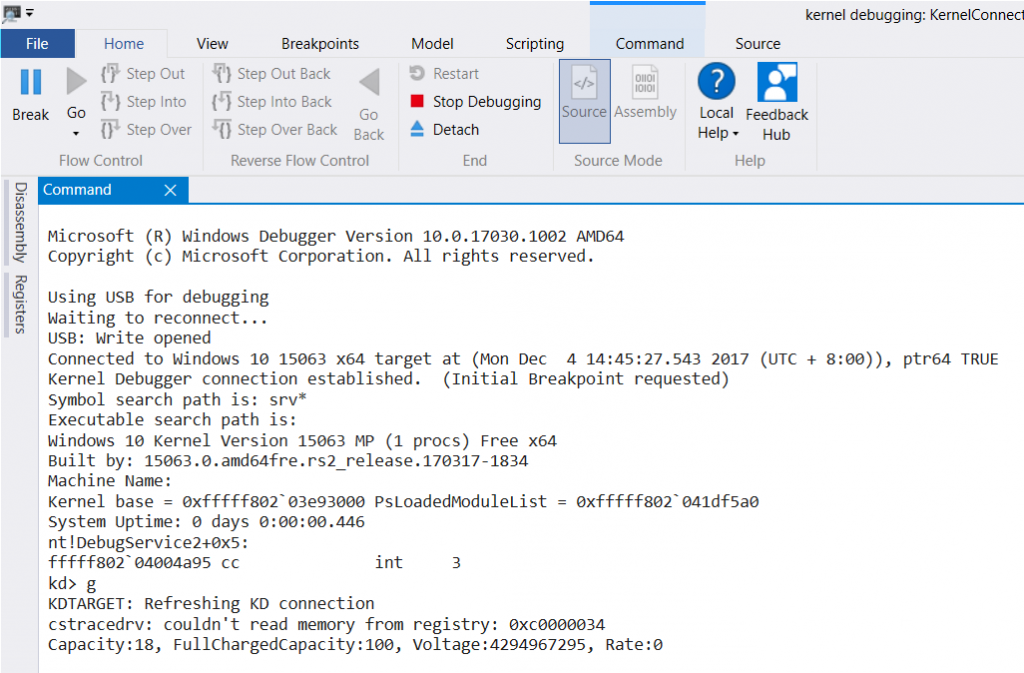

点击OK按钮之后,HOST和SLAVE即连接起来了


使用 Break 按钮可以停下来

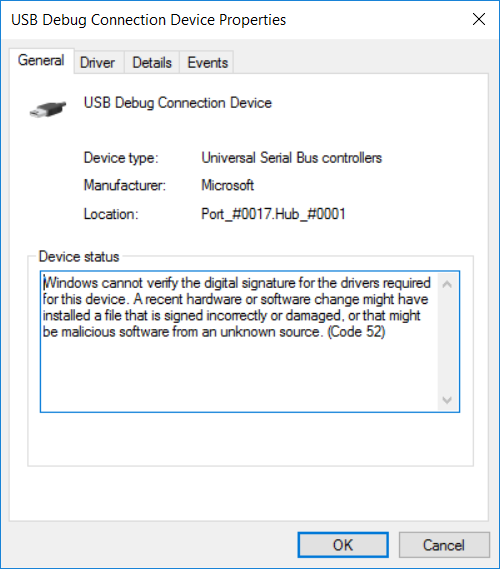

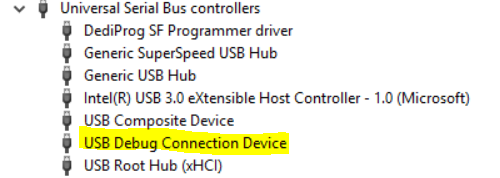

如果发现无法连接,请检查 HOST 的设备管理器 USB Debug Connection Device设备是否有Yellow Bang。 我遇到了这样的情况,显示的错误信息是驱动未签名


例如:


解决方法是:找一个有签名的驱动安装一下。这里放一个我目前在用的,可以试试看

WinDBGUSBDriver
