购买 Arduino Uno 务必注意的问题

今天在刷写Arduino Uno的时候意外损坏了一个 328P 芯片(很大可能是烧写次数太多)。具体的现象是:用 AvrDudu 这样的第三方芯片都无法识别芯片型号。刚好手上有其他的 Uno板子,于是随手换了一块。新的板子可以正常识别328P和烧写,但是我发现竟然无法烧写16u2这个芯片。正常情况下将烧录器插在 16U2 的ICSP接口之后,会对板子进行供电,板子上的灯会亮,但是这块板子插上之后板子上的灯不亮,烧写器上的灯也会灭掉。

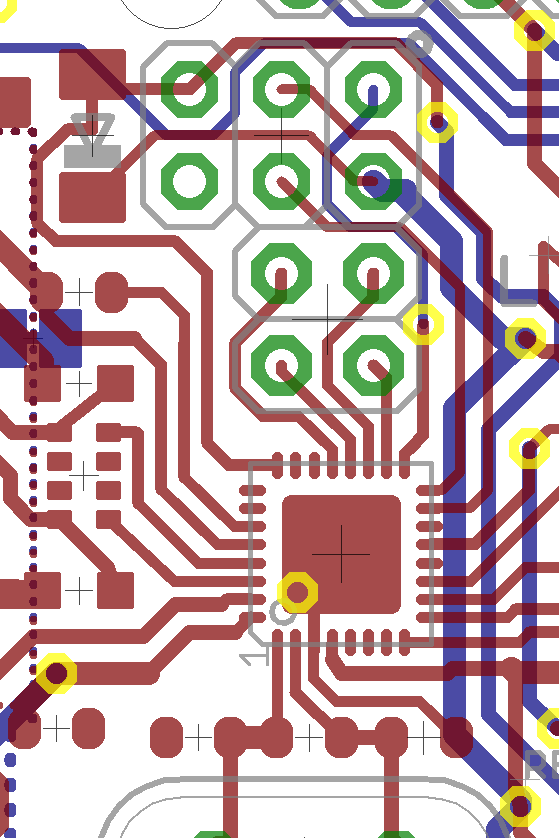

首先打开PCB电路图进行查看。


ICSP1顺序如下:


和16U2对应关系如下
1-- Pin17 MISO
2--Pin4 VCC
3-- Pin15 SCLK
4-- Pin16 MOSI
5--Pin24 Reset
6—GND
然后经过测试发现排针上 GND 竟然和 VCC 是连通的,这也是为什么每次插上烧录器灯就会灭掉,这样根本就让烧录器短路了…….

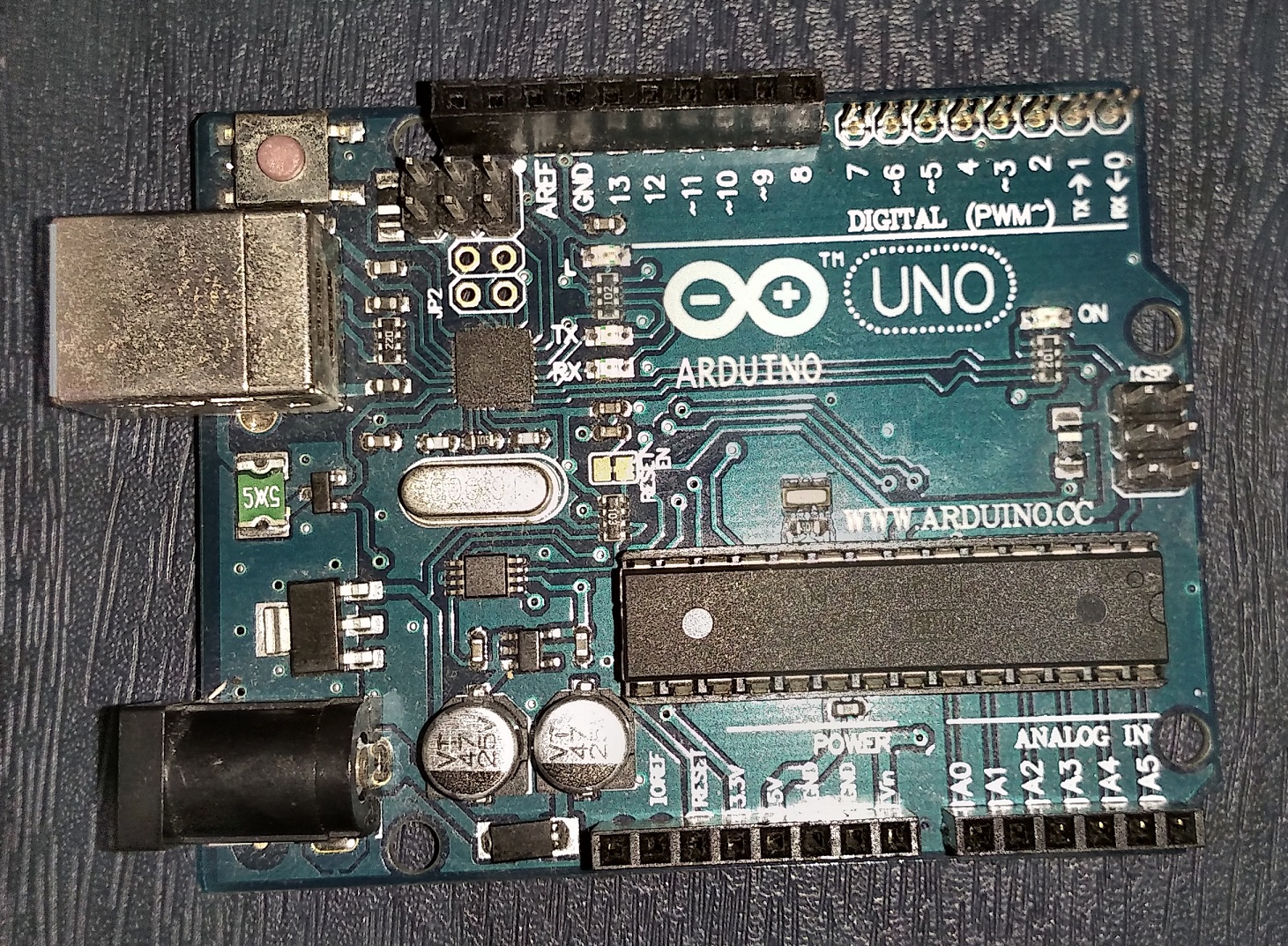

这是能够正常烧写 16U2 的板子,因为使用时间很长,右上角的插座已经掉了。

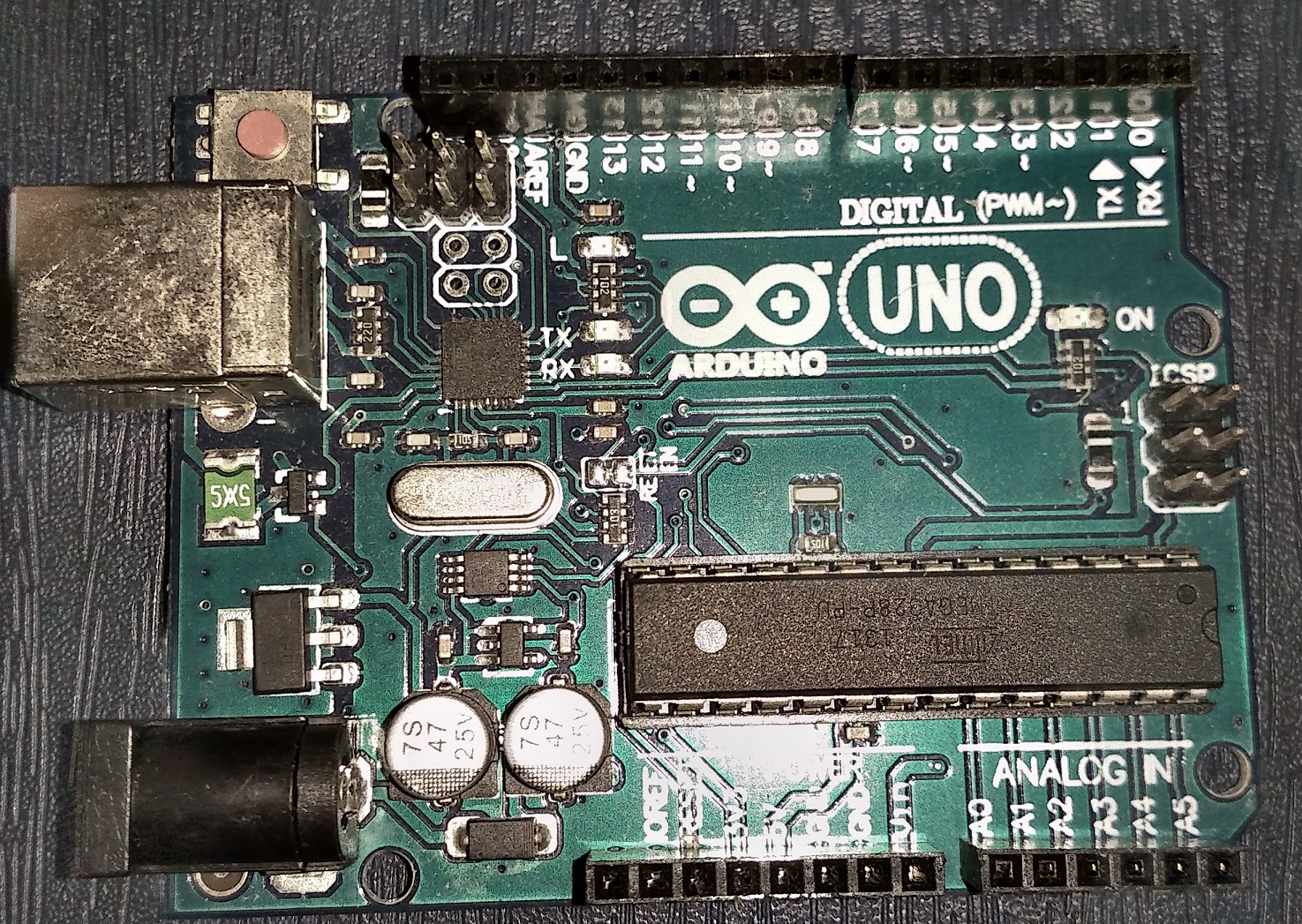

这是无法刷新 16U2的板子

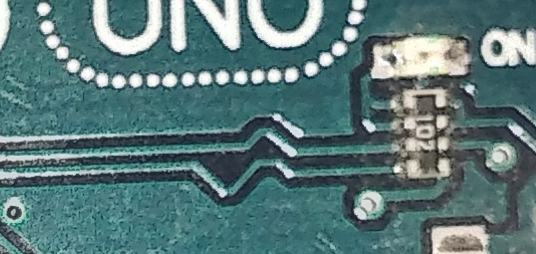

仔细查看PCB 还是能发现有些不同的,比如:这个位置,通常这样的设计是为了让走线长度相同,而另一块板子没有这样的设计。

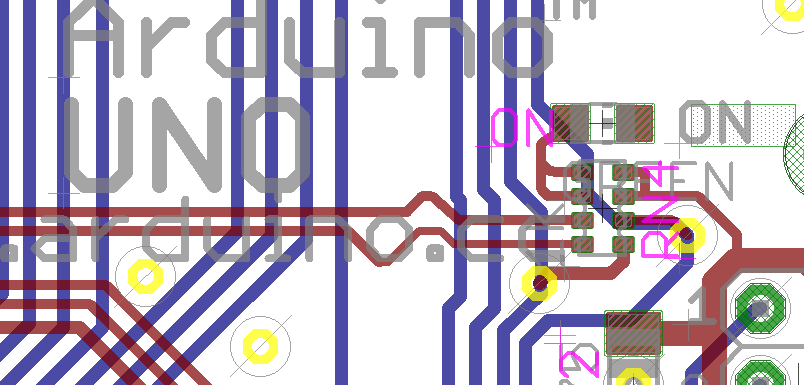

再次查看 Arduino PCB设计可以发现正常是应该有这样的走线的。


所以提醒购买Uno板子的朋友,如果你发现走线上和上图有差别,请用万用表测量16U2的刷写脚,如果有短路问题,请马上联系卖家。
