CD74HC4067 用法

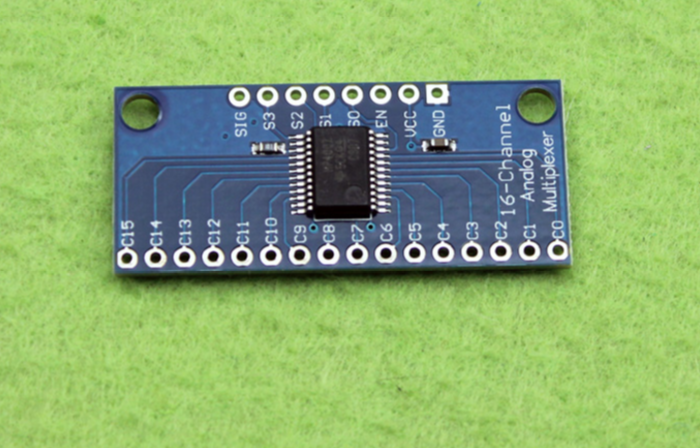

CD74HC4067 作用是选通一路对十六路模拟信号，更详细的说，根据芯片上 S0-S3 四个不同管脚的组合，让SIG管脚和C0-C15导通。因此，最常见的用法是用来测试模拟信号。比如，Arduino Uno上面只有6个模拟输入，用一个CD74HC4067可以多扩展出来16个，于是可以支持 6+16-1=21个模拟引脚。

这个芯片的使用方法非常简单，例如： S0-S3 分别是 0 0 0 0时，SIG就和 C0是导通的。因此，这里我做一个实验，将一些电阻串联起来，分别接在 C1 C3 C5 C9 C11 上面,然后测量换算每个Pin的电压.

//Mux control pins

int s0 = 7;

int s1 = 6;

int s2 = 5;

int s3 = 4;



//Mux in "SIG" pin

int SIG_pin = 0;





void setup(){

  pinMode(s0, OUTPUT);

  pinMode(s1, OUTPUT);

  pinMode(s2, OUTPUT);

  pinMode(s3, OUTPUT);



  digitalWrite(s0, LOW);

  digitalWrite(s1, LOW);

  digitalWrite(s2, LOW);

  digitalWrite(s3, LOW);



  Serial.begin(9600);

}





void loop(){

  int v;



  //Loop through and read all 16 values

  //Reports back Value at channel 6 is: 346

  for(int i = 0; i < 16; i ++){

    Serial.print("Value at channel ");

    Serial.print(i);

    Serial.print(" is : ");

    v=readMux(i);

    Serial.println(v * 5.0 / 1024);

  }

    Serial.println(" ");

    delay(3000);

}





int readMux(int channel){

  int controlPin[] = {s0, s1, s2, s3};



  int muxChannel[16][4]={

    {0,0,0,0}, //channel 0

    {1,0,0,0}, //channel 1

    {0,1,0,0}, //channel 2

    {1,1,0,0}, //channel 3

    {0,0,1,0}, //channel 4

    {1,0,1,0}, //channel 5

    {0,1,1,0}, //channel 6

    {1,1,1,0}, //channel 7

    {0,0,0,1}, //channel 8

    {1,0,0,1}, //channel 9

    {0,1,0,1}, //channel 10

    {1,1,0,1}, //channel 11

    {0,0,1,1}, //channel 12

    {1,0,1,1}, //channel 13

    {0,1,1,1}, //channel 14

    {1,1,1,1}  //channel 15

  };



  //loop through the 4 sig

  for(int i = 0; i < 4; i ++){



    digitalWrite(controlPin[i], muxChannel[channel][i]);

  }



  //read the value at the SIG pin

  int val = analogRead(SIG_pin);



  //return the value

  return val;

}

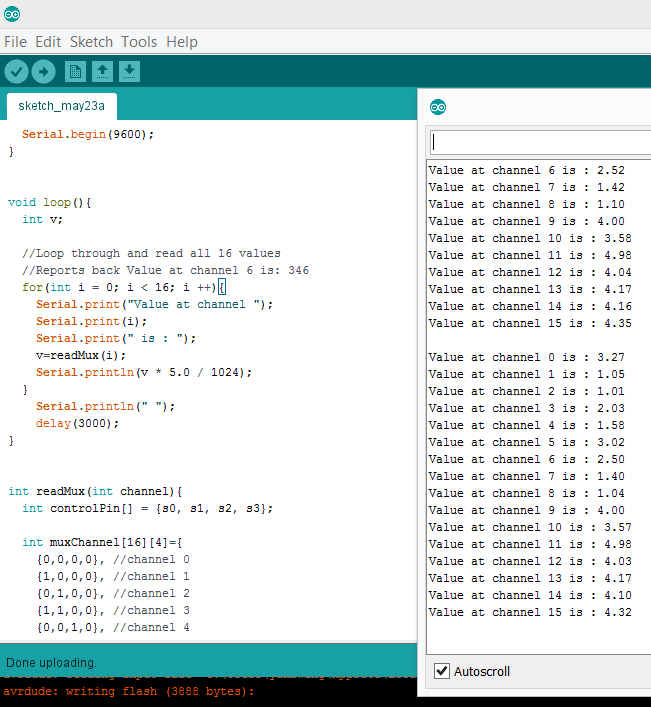

最终运行结果如下: 同时我使用万用表测量,两者相差在 0.02V左右,证明还是非常准确的.

除了当作模拟的扩展之外,这个芯片还可以用来控制 LED。在电路的世界里，即便最简单的芯片都可以玩出让人匪夷所思的效果。

参考:

1. http://bildr.org/2011/02/cd74hc4067-arduino/#
2. http://www.tigoe.com/pcomp/code/arduinowiring/540/
