达文西的灯

前几天，偶然知道周星驰《国产凌凌漆》英文名称是“From Beijing with Love”。然后又去重温了一遍。

零零七系列一定要有各种无厘头的道具，比如：要你命3000

还有就是经典的太阳能手电。于是，仿造一个用打火机才能“点亮”的小灯。用到之前的MOS模块，小灯泡，还有就是火焰传感器。

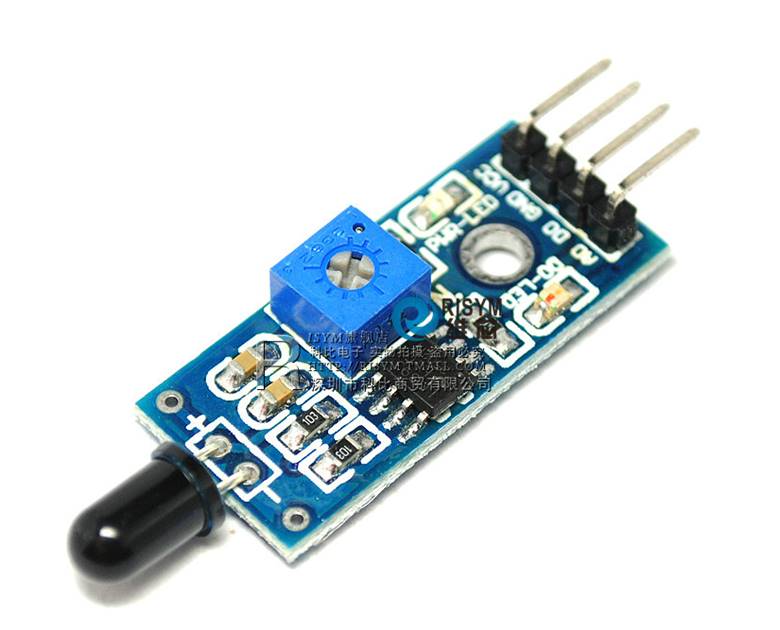

这种传感器的原理是：检测火焰或者波长在760纳米～1100纳米范围内的光源。

代码非常简单，火焰传感器输出接在Arduino的Pin9上。

#define firePin  9
#define lampPin  6

void setup()
{
    Serial.begin(9600);
    pinMode(lampPin,OUTPUT);
    pinMode(firePin, INPUT);
}

void loop()
{
  if (0==digitalRead(firePin)) {
    for (int i=1;i<128;i++)
      {
          analogWrite(lampPin,i);
          delay(100);
      }
    delay(5000);
    for (int i=128;i>0;i--)
      {
          analogWrite(lampPin,i);
          delay(100);
      }
  }
}



实现的效果是：当没有火焰的时候绝对不亮，如果用一个打火机晃一下，它就会亮起来。

工作视频：

http://www.tudou.com/programs/view/RtMg4ayv_dA/?resourceId=414535982_06_02_99

艺术源于生活，因为时代的发展，未必高于生活【参考2】。

参考：
1. http://www.lab-z.com/?p=3201 MOS控制小灯泡的实验
2. http://baike.baidu.com/link?url=Ldym-lA1eNVcdMMGXyE-ARW5R2ECOA02w-XbslPob1yitMhbngKTwggrS8HbzXDTPQ8UXz7-TIC7ekCaSKsUwK#1
