Leonrado Uno 转接板和修改后的USB Host库

有时候,我们希望在 Leonrado 上使用 Uno 的Shield,但是会发现两者的引脚并不兼容。比如: uno 上的 SPI 位置和 leonrado 不同。

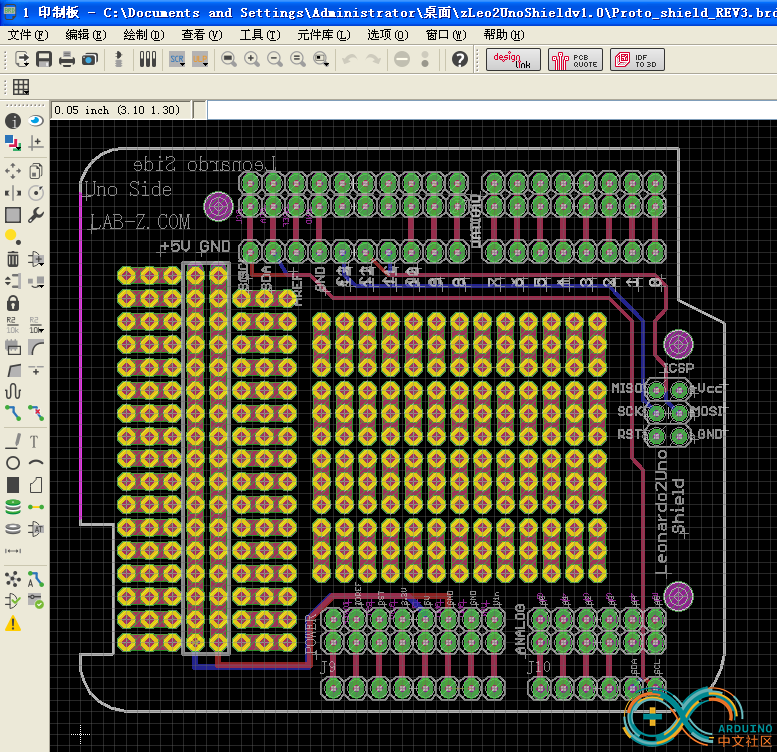

这种情况下就可以使用下面的转接板。
a2u

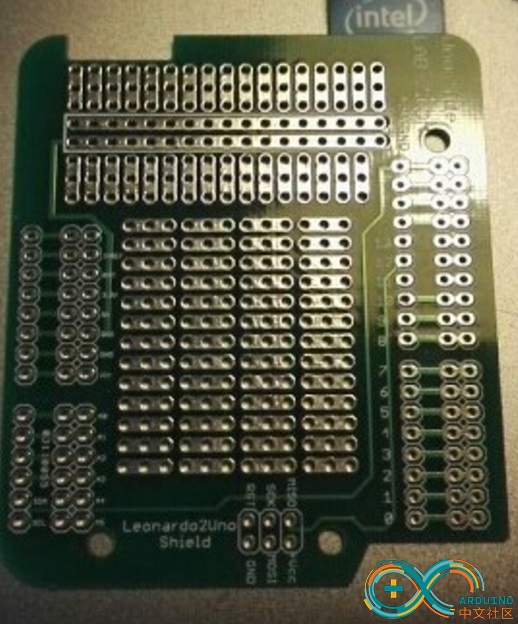

主要是调整了 i2c 和 spi 使得转接后的能够兼容设计给 uno 的sheild.

a2u2

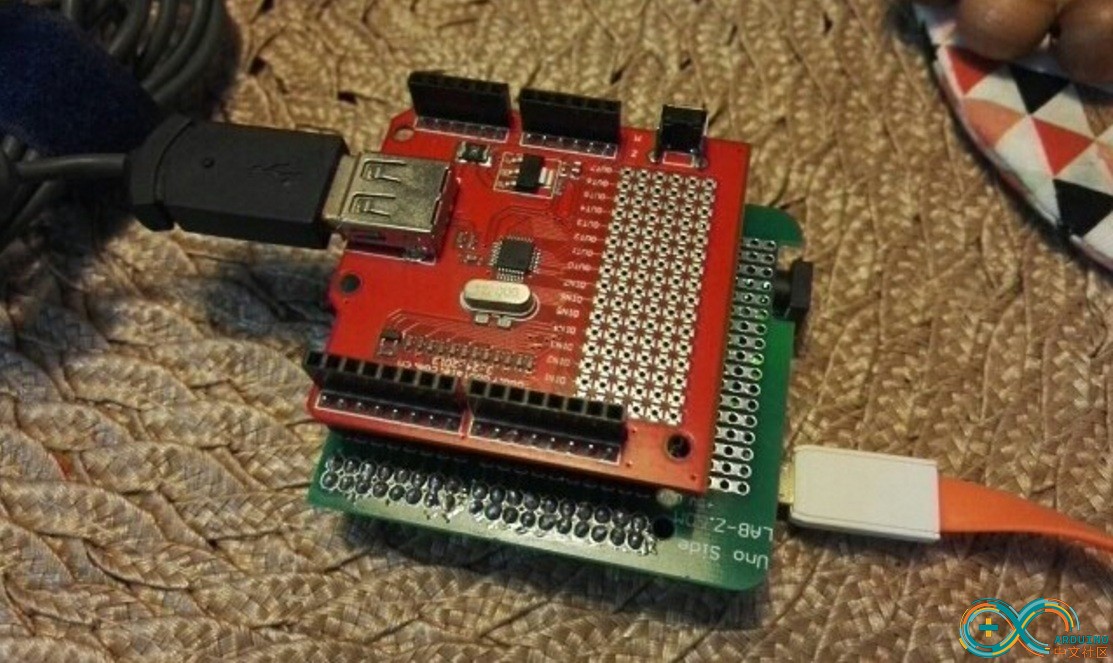

比如,我直接的应用就是让 USB Host Shield 可以在 Leonrado 上工作。同时,设计上考虑到国内基本上买不到合适的长脚母座,所以使用了母座外加排针的方式, 堆叠之后的样式如下:

a2u3

电路板下载 zLeo2UnoShieldv1.0

之后,我实验编译使用Leonrado 自带USB Keyboard功能的时候遇到奇怪的问题,始终提示没有加入include “keyboard.h”。经过一番研究发现,出现这个问题的原因是:IDE定义USB keyboard的时候定义了HID Class,而USBHost 库在解析USB设备的时候同样定义了一个HID Class,二者存在冲突。
对此,需要修改避免HID Class 的冲突。我选择修改 USB Host库,因为这个毕竟是第三方库。

最终将库中的 HID Class全部修改为 NewHID ,这样我们可以在 Leonrado 同时使用 USB Host 和 模拟键盘鼠标了。

附件是修改之后的版本,亲测有效:

USB_Host_Shield_Library_2.0_Modified
