不要购买白色版本的USB Host Shield

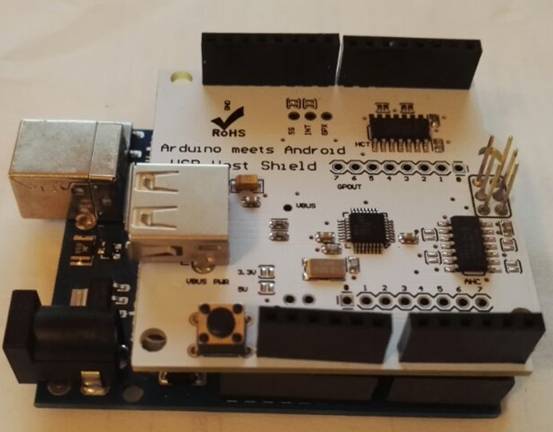

前几日入手了新版的 USB Host Shield,今天拿到手了,拆开包装大吃一惊,发现有下面几个问题:
1. USB的方向变了,之前是和 UNO板载USB相反的方向,现在变成相同的方向,这样做的好处是方便整体设计,只要在一面开口即可(这个是 USB Host Shield 2.0 设计 升级的结果)。但是如果你之前设计过盒子,那么换Shield之后只能重新设计了;

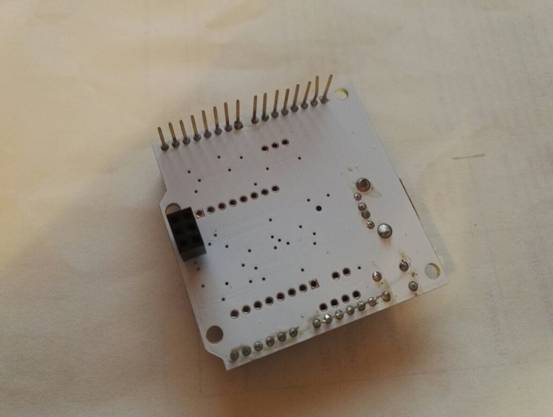

2. Shield上带 ICSP脚座(下图黑色方块),看起来这个Shield应该可以直接兼容Leonardo的板子(但是有可能要 rework);
3. 引脚选择的是最便宜的那种,很长,很软,很歪,插拔不了几次。断了一根的话,板子基本上就废了,真正使用的话恐怕只能一直固定着,尽量不插拔;

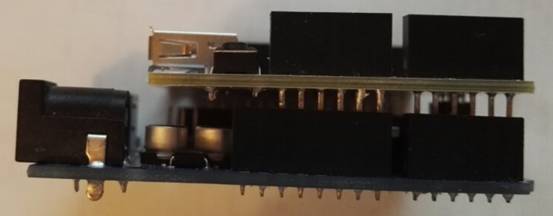

4. 还是引脚的问题,很长,插入之后会长出来一截,总让人觉得没有插进去;

更悲剧的是,入手之后上电无法使用,使用很早之前USB Host Shield 1.0的测试代码进行最基本的SPI 测试都无法通过。板子上也没有任何跳线,严重怀疑需要Rework一些位置才能工作起来。
因为是新买的,所以最后还是直接退货了事。因此,建议有需求的玩家,慎重选择这种白色的板子,为了方便省事,不妨直接选用DFRobot的板子。价格差不多是这种白色板子的3倍(110元左右),整体用料比较好,资料全面,更可靠(产品本身,不是服务)。

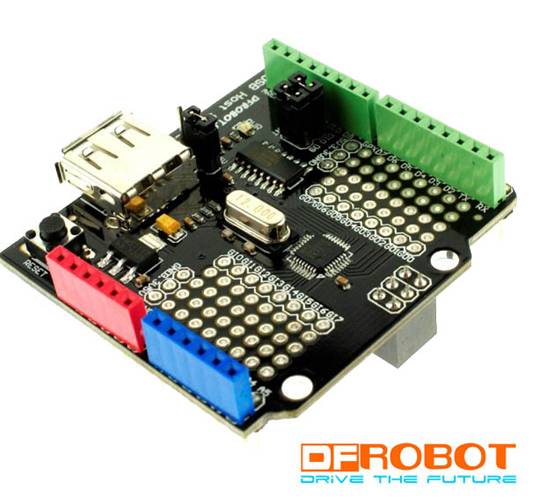

写完上面的话之后差不多一周,我入手了 DFRobot 的板子,广告是下面这样的,我用过两次他们家的板子,感觉用料非常扎实,工作也很好。售价 110,远比前面的贵。

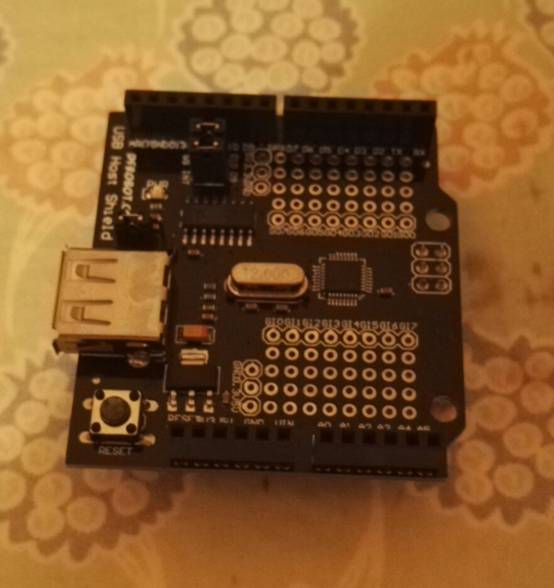

拿到手又是大吃一惊,和广告上的差别也太大了。

除了不是彩色的插座之外,针脚同样也是之前买的那种很长,又非常软的。根本不值这个价格啊!同时还散发着浓烈的味道。我只听说过做高仿的古董,为了增加年代感会泡在粪坑中一年,但是从来没听说过电子产品也要这样处理。
毫无疑问的再次退货。
后来,极客工坊的togke(弘毅) 讲,国内的这种插接件其实挺难买的。原因是质量只有用了一段才知道,但是价格是很明显的。这样的小配件越是便宜出货量越大,结果造成了劣币驱逐良币,在市场上很难买到质量好的排针。而对于类似富士康这样的大公司来说,他们只愿意面对“大型客户”。于是,市面上无法买到合适质量的排针了。

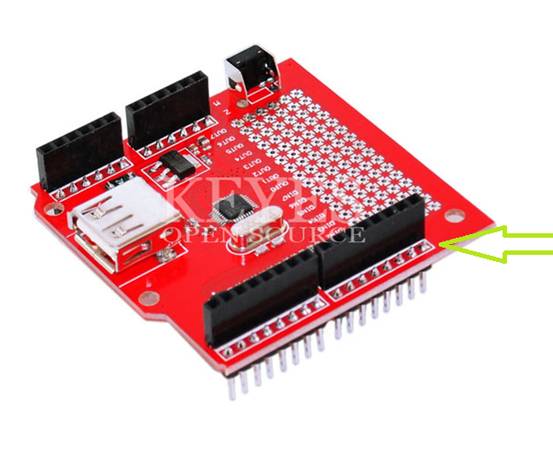

又过了几次,我忽然想起来为什么之前买到的 USB Host Shield没有这样的问题?那块板子着实用了快2年。仔细端详,真相只有一个:在设计上似乎考虑到了这样的问题错开了一截,这样既可兼容原来的设计,又不会有选择排针的困惑。

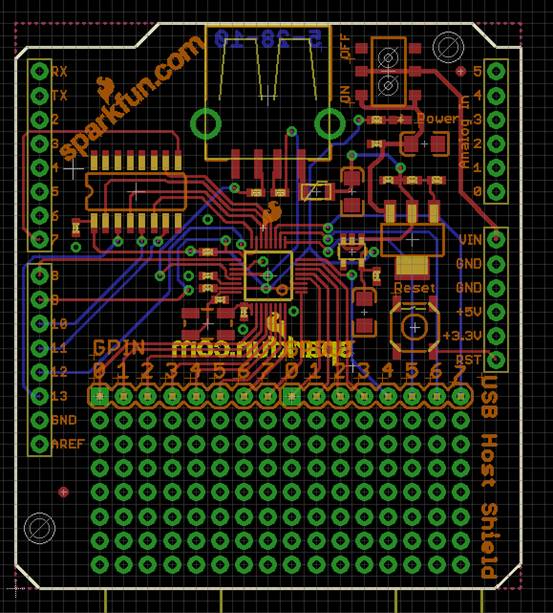

查一下原始的设计文档【参考1】如下
可以看到原本是没有这样的设计,但是通过简单的修改,让板子更加适应国情。
从整个 Arduino 的产品来看,国内的作品水平还比较低,绝大多数卖家都是凭借“价格优势”来维持生存的。所有的产品也都以仿造为主。我不反对仿造之类的,但是单纯的一直如此是不会有出路的。

ps:最后我甚至怀疑买到的 DFRobot的是假货,于是我问了淘宝上全部售卖这个产品的卖家,得到的答案都是“只有这种,没有彩色排针的。”

参考:
1. https://www.sparkfun.com/products/9947
