使用了一块太阳能电池（黑色部分），一块普通充电电池（自己做的电池盒，手艺生疏了），配合QX5252芯片。选用的是焊接好的QX5252电路板，在淘宝上搜索 “太阳能串灯 圣诞灯 灯具用充电升压电路板 太阳能LED驱动器 独家” 可以找到这个卖家。美中不足的是这家卖的太阳能电池都是苏联风格的----功能不差，外观粗糙。太阳能电池比较小，就这样平放，晒一天估计能让我这个LED工作4小时左右。

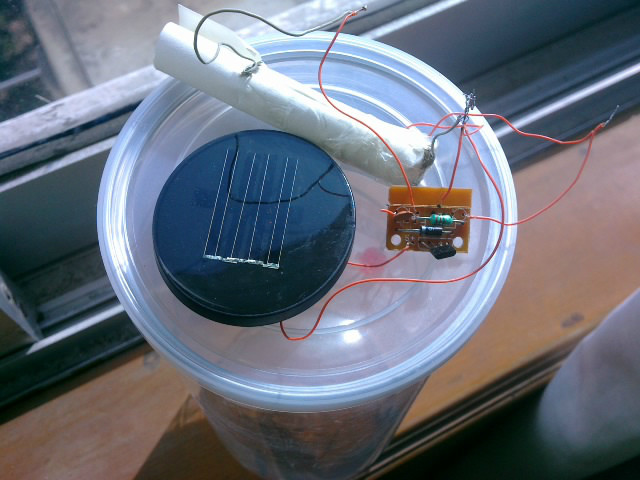

俯视：

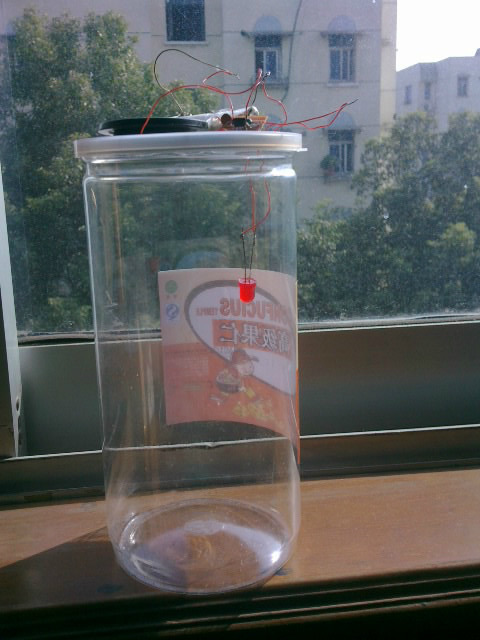

阳光下充电中：

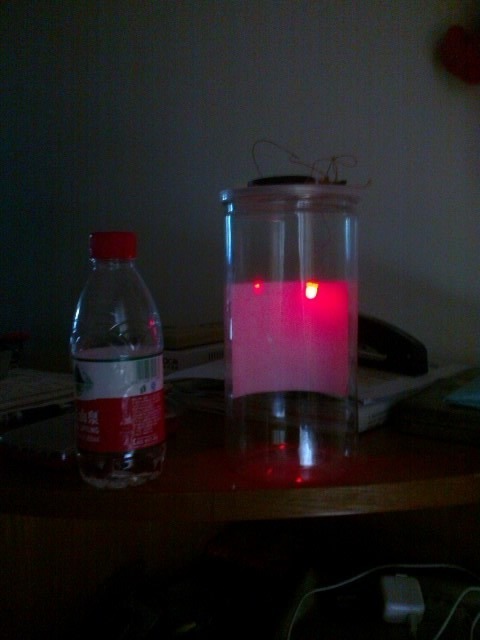

环境暗下来之后LED会自动点亮：

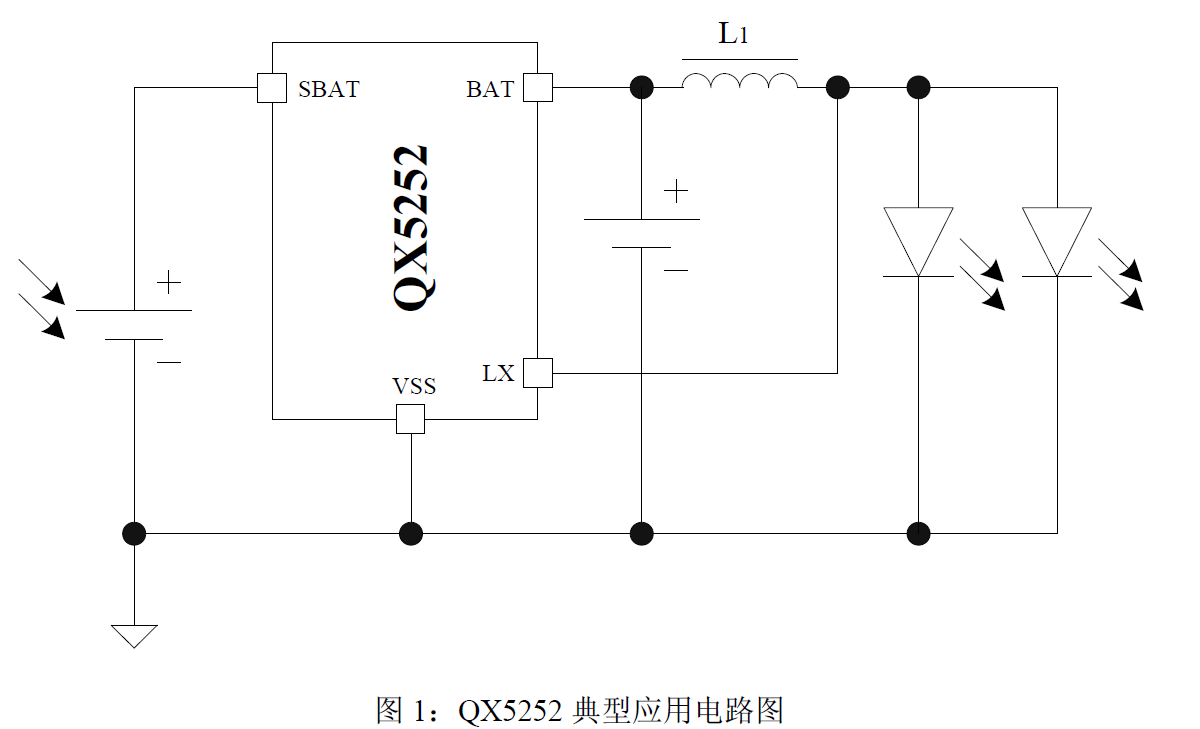

QX5252典型应用的电路图（来自 QX5252 SPEC）：
多说两句QX5252是专门设计为LED草坪灯的，它的DC升压之后应该是脉冲形式的供电，我买的电路板上多了一个陶片电容应该就是为了让电压输出平稳一些（具体如何我没用使用示波器查看过）。因此，如果你想把这个芯片当作一个DC升压电路来用的话，有可能会出现问题。比如：那种随着时间颜色不断变化的LED玩具，用这个东西供电之后会始终停留在最初的颜色上。QX5252的一个功能是只有环境光线暗下来来的时候才会点亮LED,这应该是通过判断太阳能电池电压来实现的。
如果不使用QX5252芯片，自己构建电路的话我们需要解决如下问题：
1.DC 的升压 （电池电压通常无法点亮LED）
2.电池的防止过充过放 (充电电池的要求，如果你不使用充电电池那么无需考虑)
3.防止电流倒灌（据说加入肖特基二极管就可以了）
4.环境光线的感知 （应该没人想做一只有阳光才会亮，没有阳光绝对不亮的“太阳能电筒”吧）
QX5252 SPEC
