UEFI Tips: 介绍一个新功能:RamDisk

2015年底的时候, UEFI Specification 2.6中新加入了一个 Ram Disk Protocol,但是一直以来我搞不清楚如何使用。到了 UDK2017 有了Demo,终于可以弄清楚使用方法。

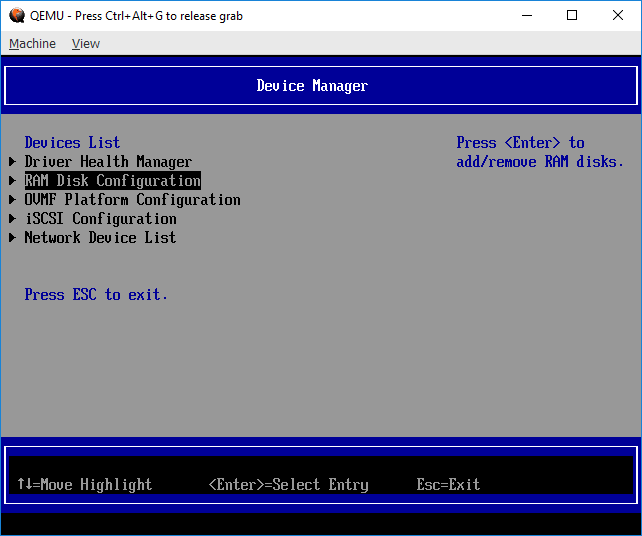

实验环境是 QEMU X64。用到UDK2017中的OvmfPkgX64.dsc,编译之后生成 ovmf.fd 使用 qemu-system-x86_64.exe –bios ovmf.fd 进行启动。启动之后,可以在Setup中刚看到 RamDisk 的相关设定。

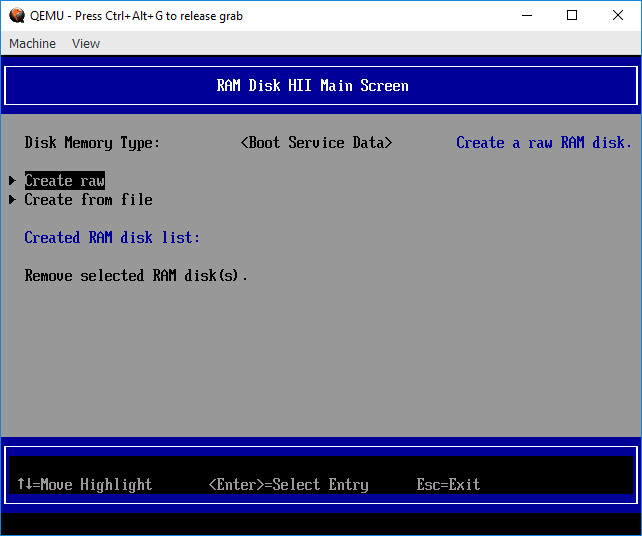

从下面可以看到有2种创建方式,一种是直接创建一个空的 Ram Disk。另外一种是读取一个文件放在内存中作为 RamDisk


先试试第一种,选择创建一个 RAW 的Ram Disk大小为 4KB。

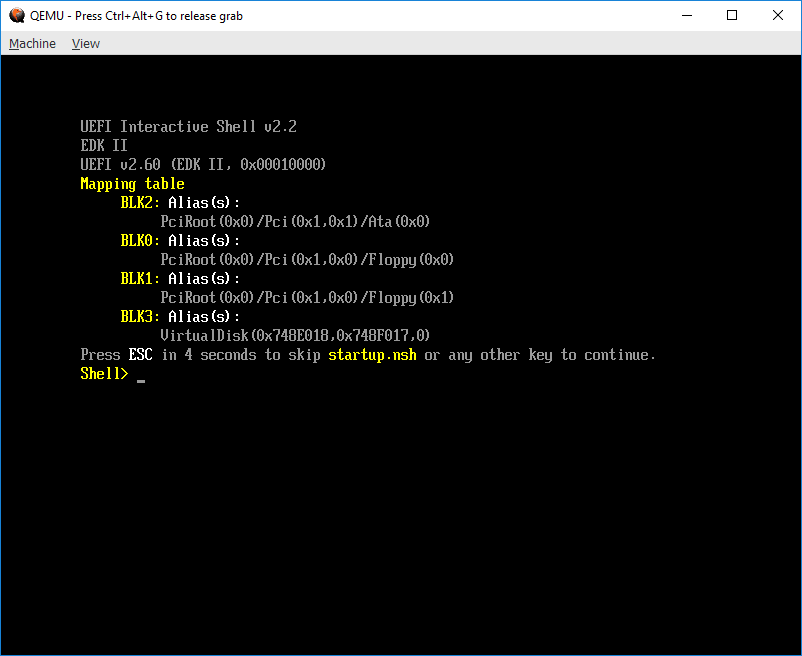

启动之后可以在Shell 下面看到(图中 BLK3)。

因为是 RAW,所以没有 FAT分区,也就不会出现 FSx: 这样的盘符。

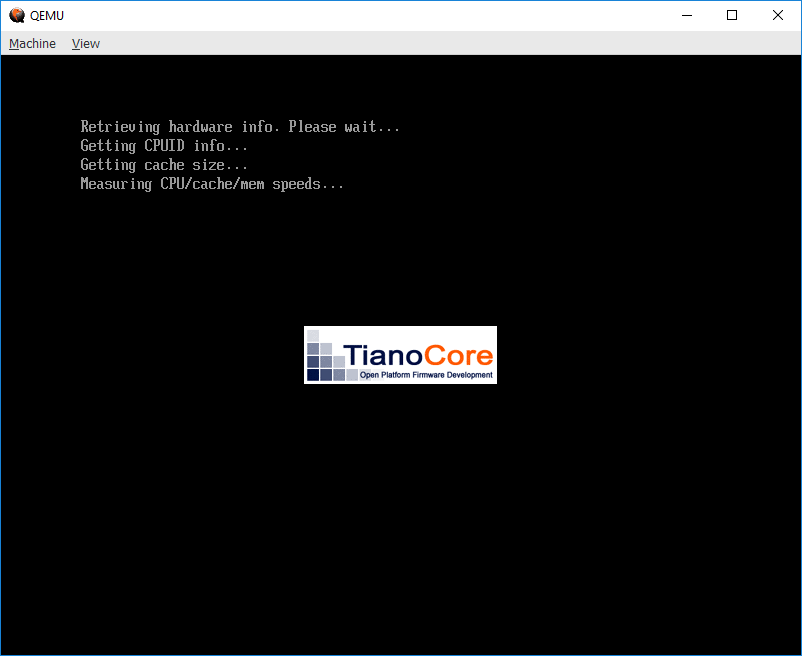

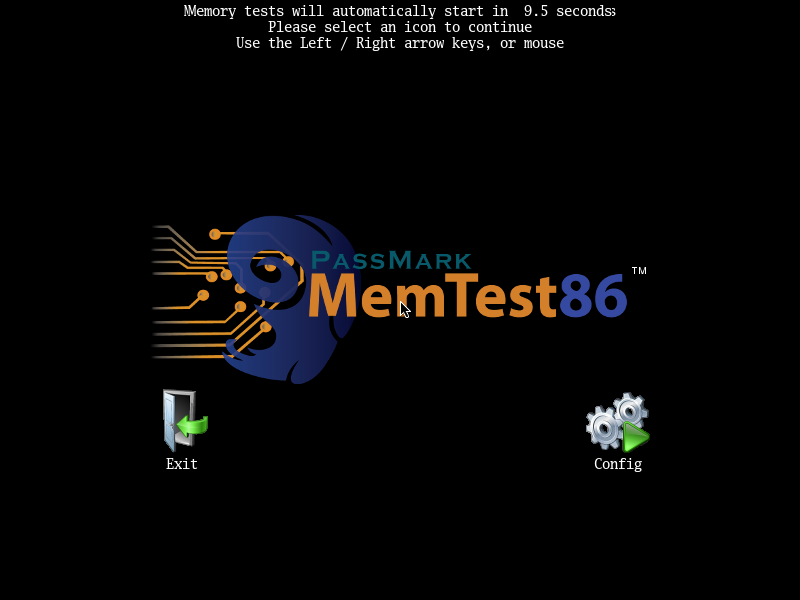

此外,还可以使用 Create from file 来安装一个带有 Fat 的盘。我做了一个 MemTest 的镜像,安装之后会出现 Fs0: , 但是 MemTest 软件本身在运行的时候会死机(可能是 QEMU 模拟的硬件太老和MemTest有兼容性问题):

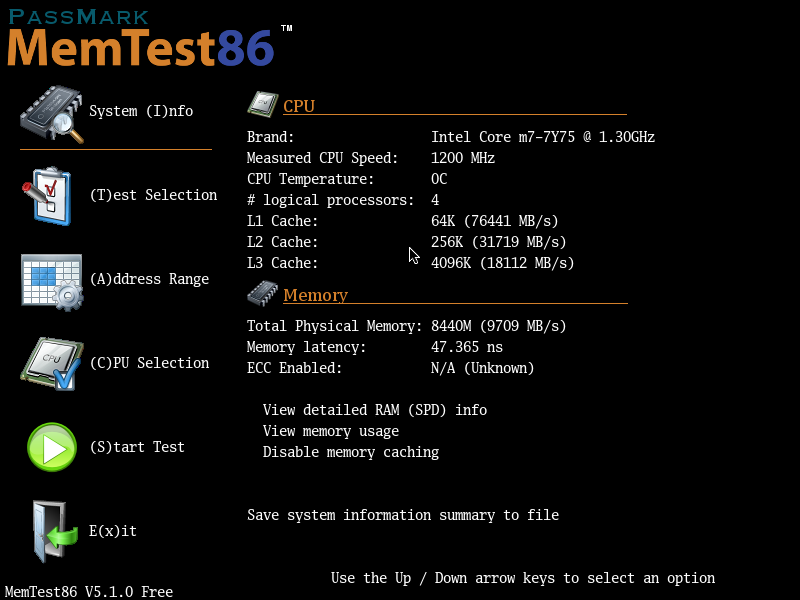

同样的方法在实体机上能够正常工作,下图是在 KabyLake-Y上运行的结果:



可以看到,这个功能能够让一些已经编译好的UEFI Application 顺利执行,最直接的应用就是在Boot From WIFI 。

本文提到的 MemTest 工具可以在这里下载 MemTest

这里放一个UDK2017 编译生成的 OVMF.FD ,可以进行试验。需要注意的是,启动速度比较慢,请耐心等待
OVMF

《UEFI Tips: 介绍一个新功能:RamDisk》有9个想法

  1. 如果初始化的时候不用文件,而是指定大小,然后安装simplefilesystemprotocol,也能在shell里看到FSX:, 但是shell里打fsx:进入的时候会卡在那里,这个怎么解?
