Arduino 控制USB设备(1)硬件基础篇

相较而言,如何将Arduino模拟为USB设备是一个比较简单的事情,可以用Arduino Uno加入电阻伪装成USB Keyboard/Mouse 【参考1】; 或者直接使用芯片是ATmega32U4的板子,比如Leonardo ,Pro Micro等。但是如果你想直接让Arduno能够和USB设备进行交互就需要动一番脑筋了。

经过搜索发现一块 USB Host Shield能够完成上面的目标。

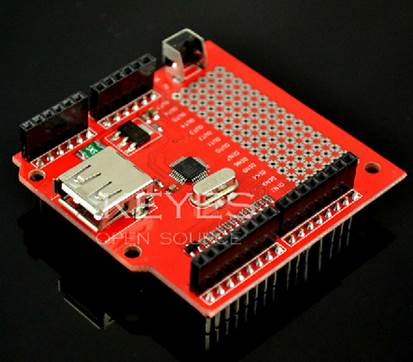

特别注意,国内能够购买到的USB Host Shield有下面两种

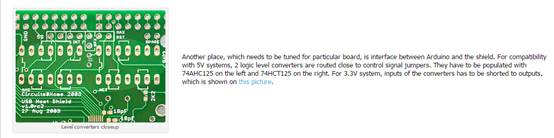

务必购买下面这种(蓝色板子的)。他们之间芯片都是相同的,用的都是Maxim的MAX3421E芯片,和Arduino用SPI接口通信。差别在于蓝色的那种是有官方网站支持的,用起来会好很多,同时上面多了74AHC125 和 74HCT125【参考2】而红色的是第三方开发出来的。

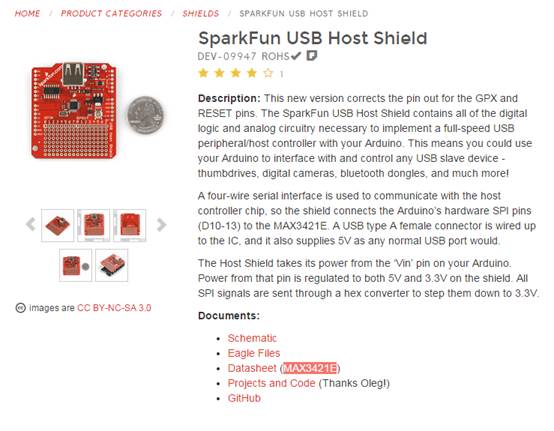

非常不幸的是,我是在Taobao上佳明电子科技这家购买到红色那块。拿到手开始玩之后惊奇的发现有这样的差别。当然,这也和我在发动之前没有做好功课有很大关系。联系卖家也得不到帮助,没有库,没有电路图,让人郁闷和恼火,冷静下来思考:国内Arduino研发能力很弱,通常都是仿造少有原创,那么买到手的应该也是仿制国外的……功夫不负有心人,找到了他的网站
https://www.sparkfun.com/products/9947

顺藤摸瓜,这才搞清楚它和上面蓝色板子差别不大,对付一下还是能用的。前车之鉴,希望后来人在购买硬件上多留心。

然后 Arduino USB Host Shield 的库支持网站是

http://www.circuitsathome.com/arduino_usb_host_shield_projects

这一系列文章都是以这个网站作为参考,有兴趣的朋友可以直接上去翻看各种资料会有很多收获。下面就可以开始 Arduino 操作USB设备之旅。

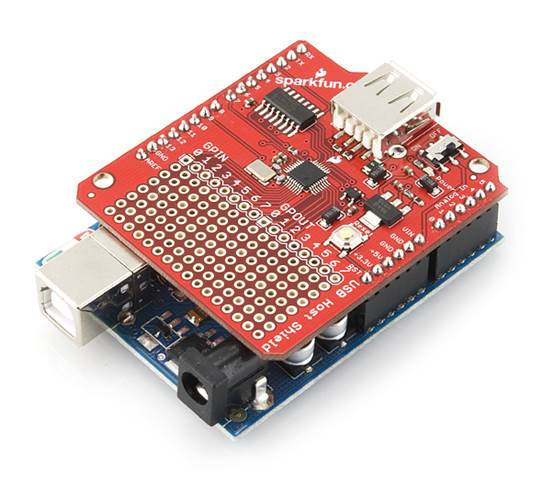

提醒:插在Uno上的时候是下面这个样子,Shield上的USB方向和Arduino的USB方向刚好相反,错开了(千万别搞反了)

参考:

1. http://www.lab-z.com/20140101/ 用 Arduino 打造一个自动锁屏装置

2. http://www.circuitsathome.com/mcu/arduino-usb-host-shield-build-log-part-4

上面提到这两个IC 不过具体作用我也没搞明白,看起来对我们使用最常见的Arduino Uno没有影响
