示波器测量串口电压

测试的是串口输出上的 TX Pin,

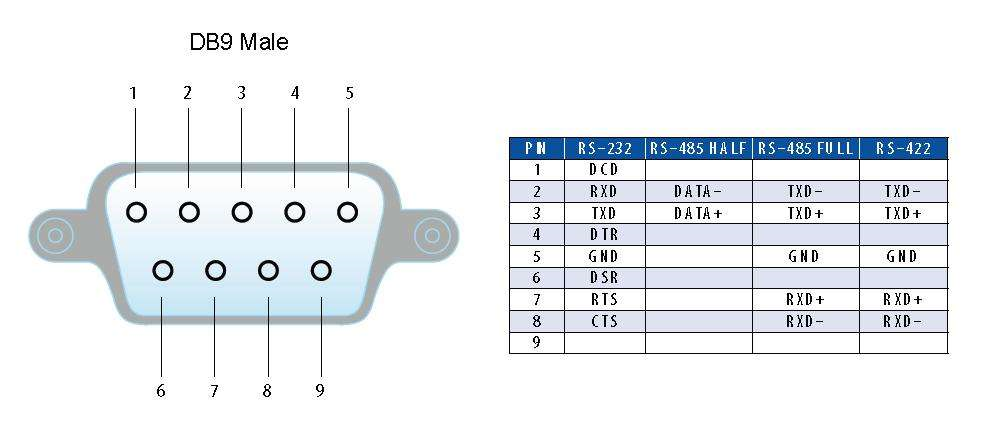

1. 测试下面这个USB转串口公头模块(FTDI),测试Pin3

uart1

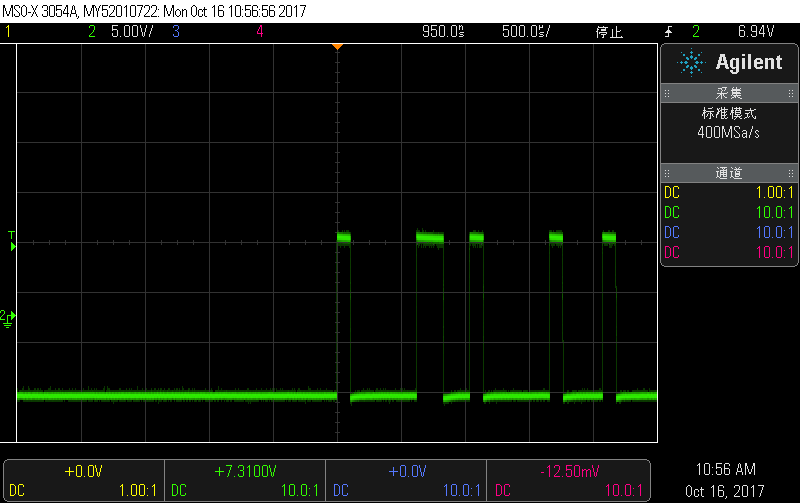

结果如下,特别注意,单位是 5V/Div, 出现了负电压

uart12

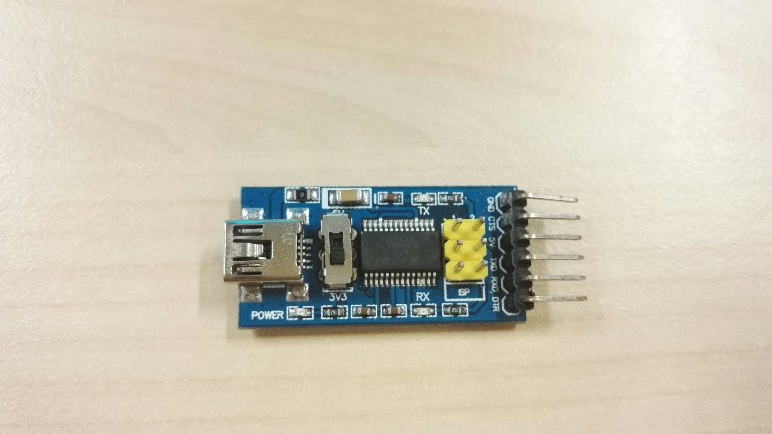

2. 再测试下面这个模块(FTDI),上面有一个拨动开关可以选择 切换5V和3.3V
uart13

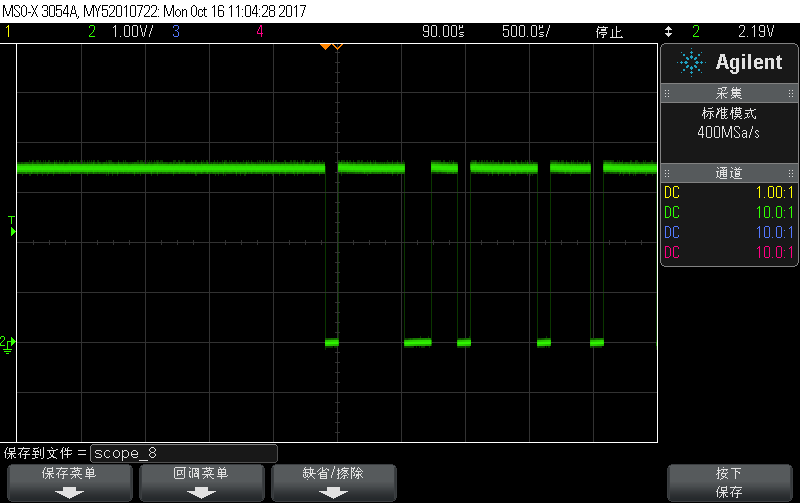

2.1 先测试一下 3.3,结果如下

uart14

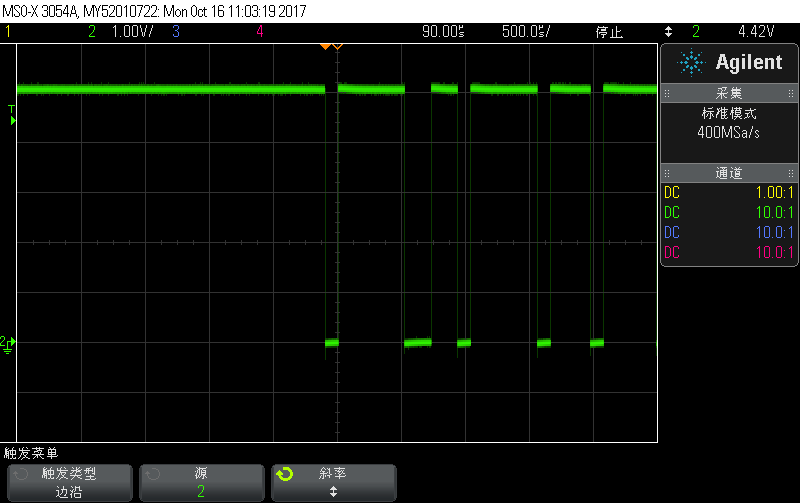

2.2 我们再测试一下 5V 项
uart15

从上面可以看到,当我们谈论串口的时候,电压有可能是从-12v到5v。特别是当我们看到标准的串口头时,一定要多留心一下他的电压,贸然的连接很可能导致设备的悲剧。
