拆了攀登 G1 PM 2.5 传感器

上次买了攀藤 G1 PM2.5 传感器了,这次有需要又拿了出来使用【参考1】。很不幸,经常不工作,探究原因似乎与接线有关系,于是我又重新做了一个线(上次和卖家多要了一根线),用上之后现象稍微有些改善,但是移动之类的还会导致失灵,具体现象就是风扇不转,碰碰插头之类的就好了。一怒之下,拆开研究:

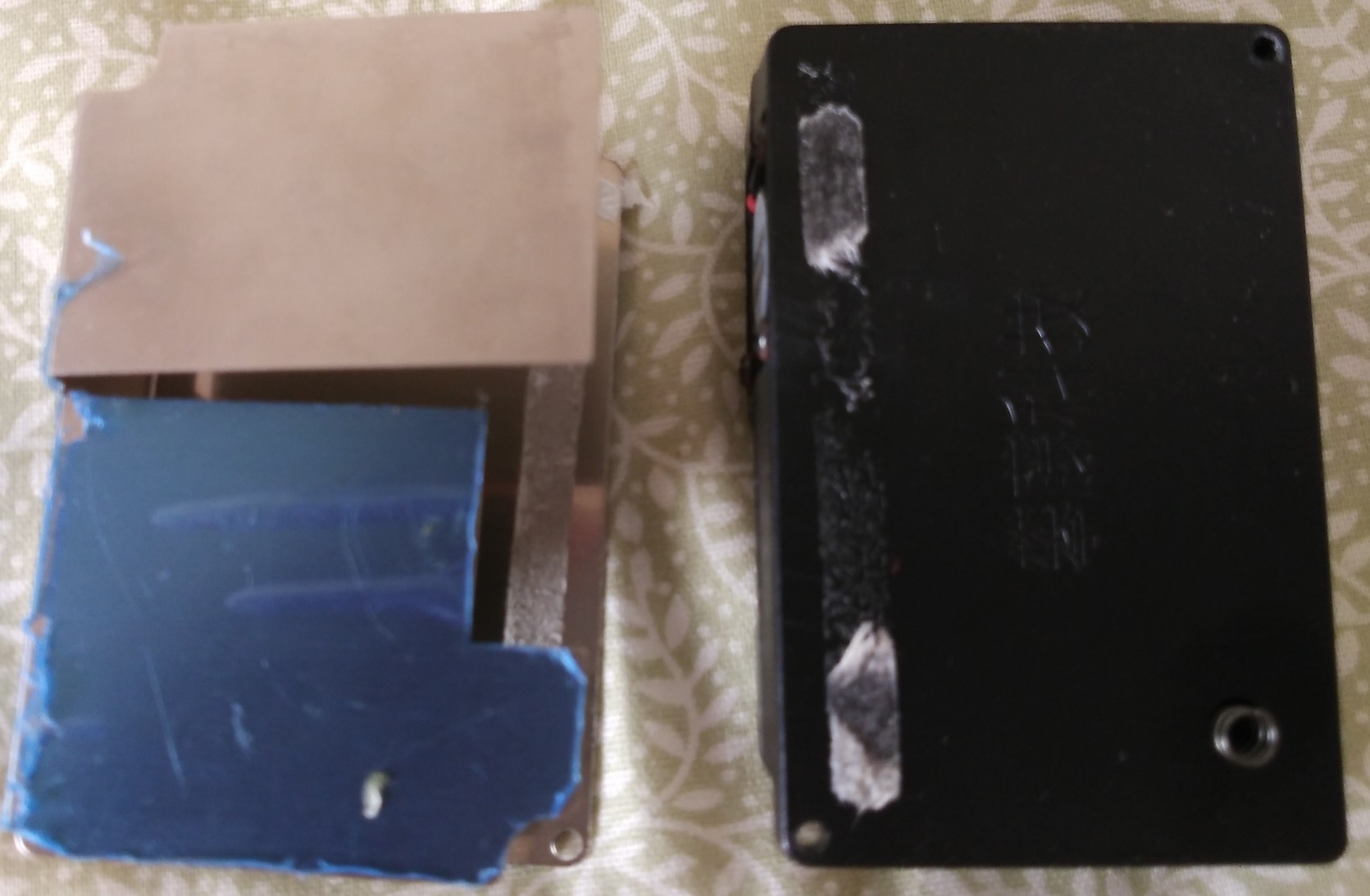

首先,外面是一层壳子,这个可以直接撬开(蓝色的是外面的塑料膜,我基本上没有用,所以这层薄膜还在的)

1

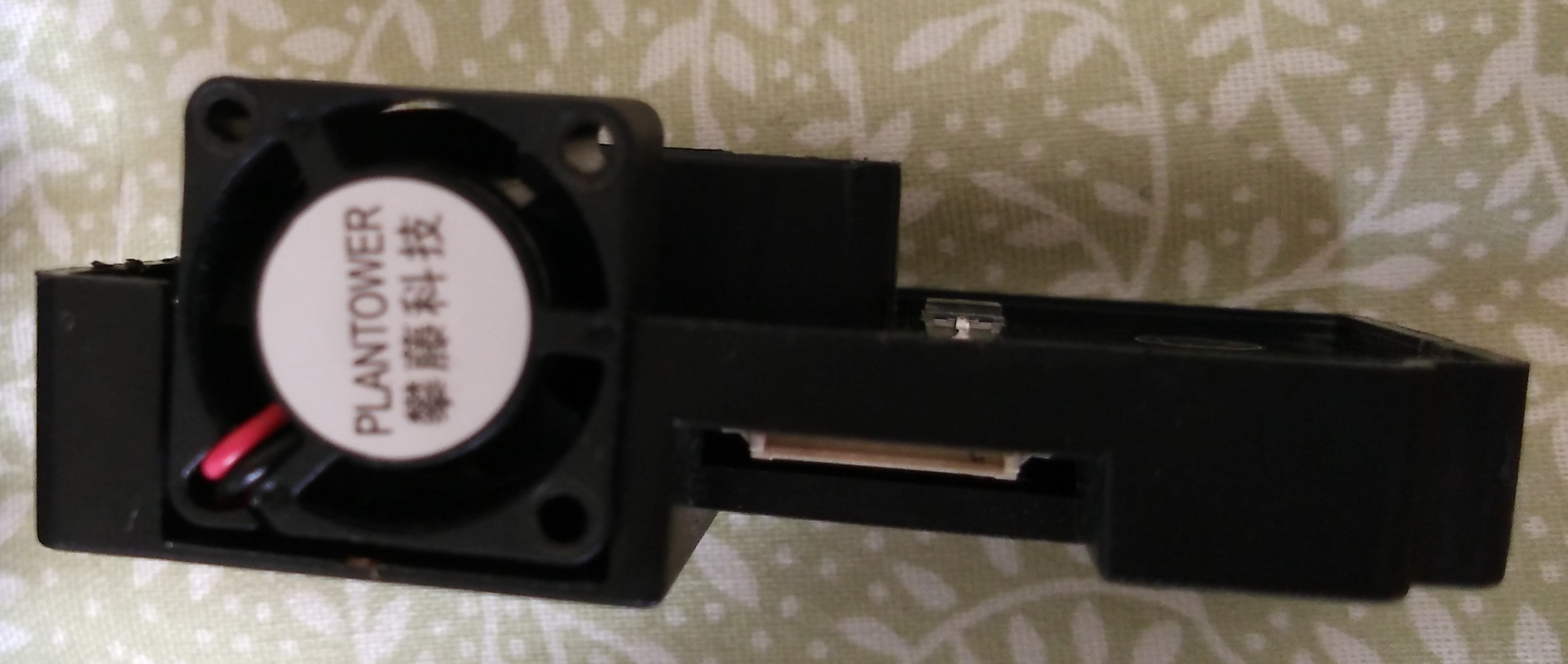

然后,需要拧掉周围四个固定外壳的螺丝,此外还要拧下固定风扇的三个螺丝才能继续拆解。螺丝居然生锈了,我很惊奇。基本上没怎么用,也都是一直放在家里不知道为什么会这样,观察另外一只(好吧,其实我是买个2个的),同样也有生锈的情况

2

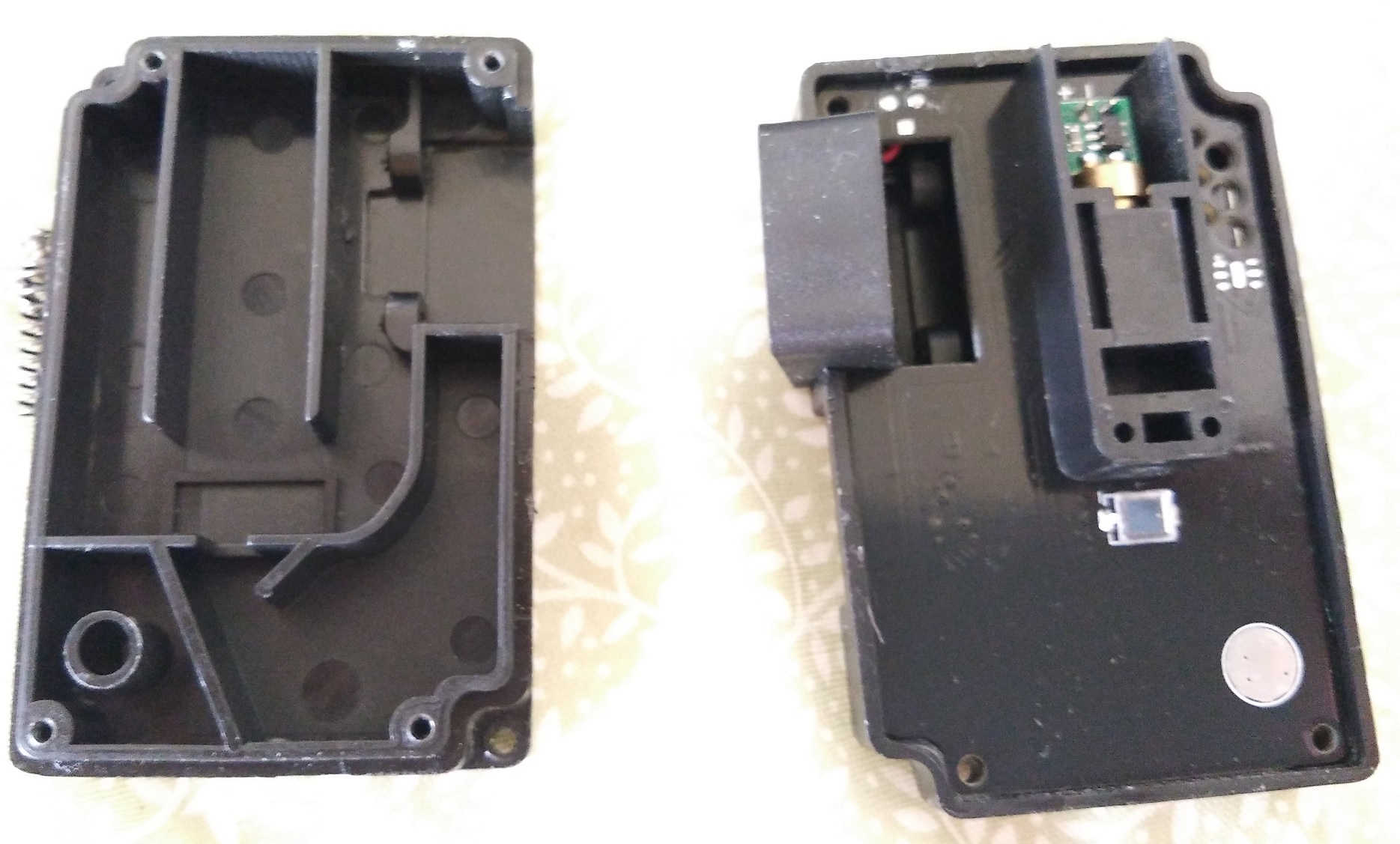

最后,用螺丝刀之类的撬开即可

3

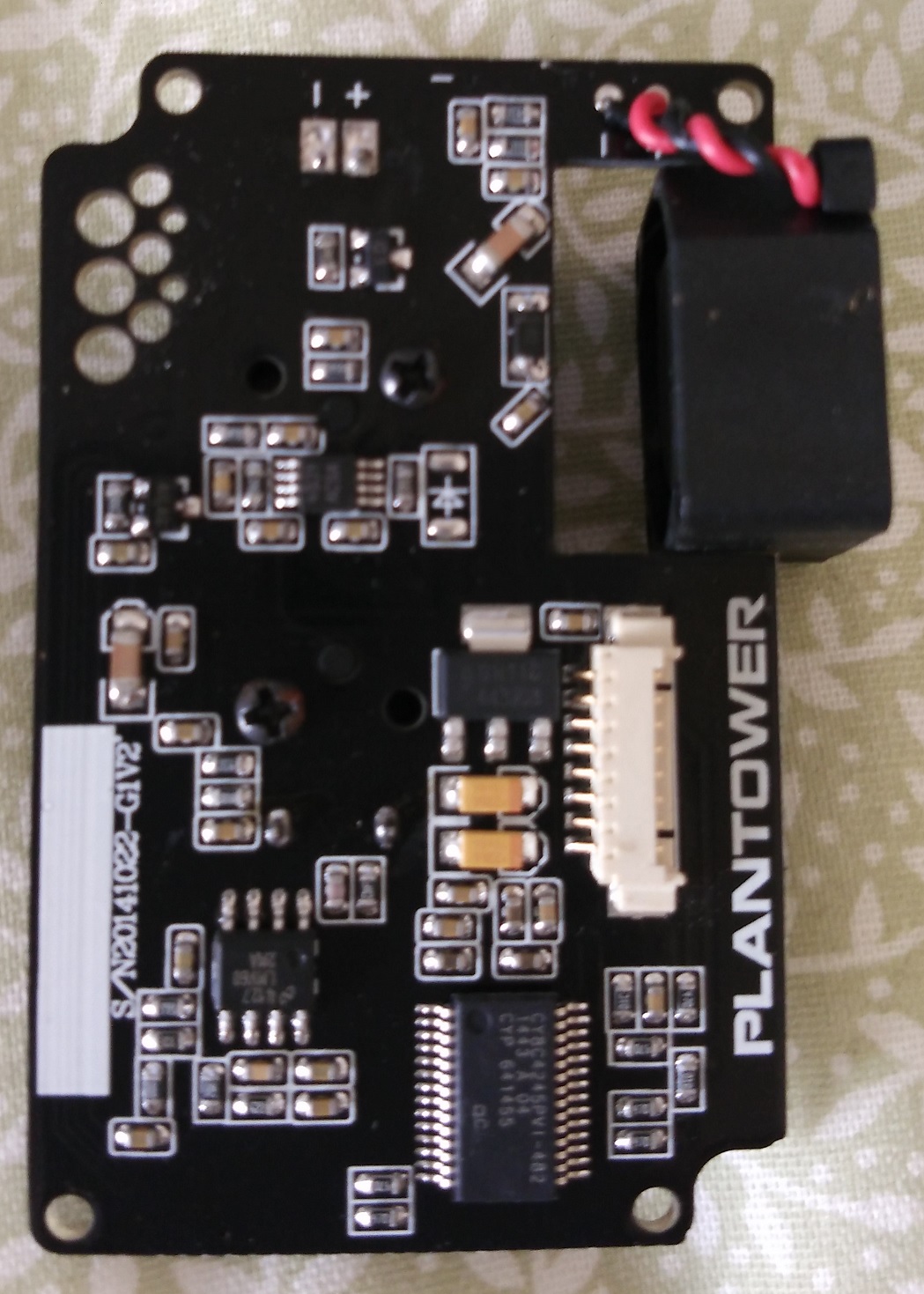

主板上有一颗CY8C 的单片机。更惊奇的是:主板上固定的螺丝竟然也有锈蚀!

4

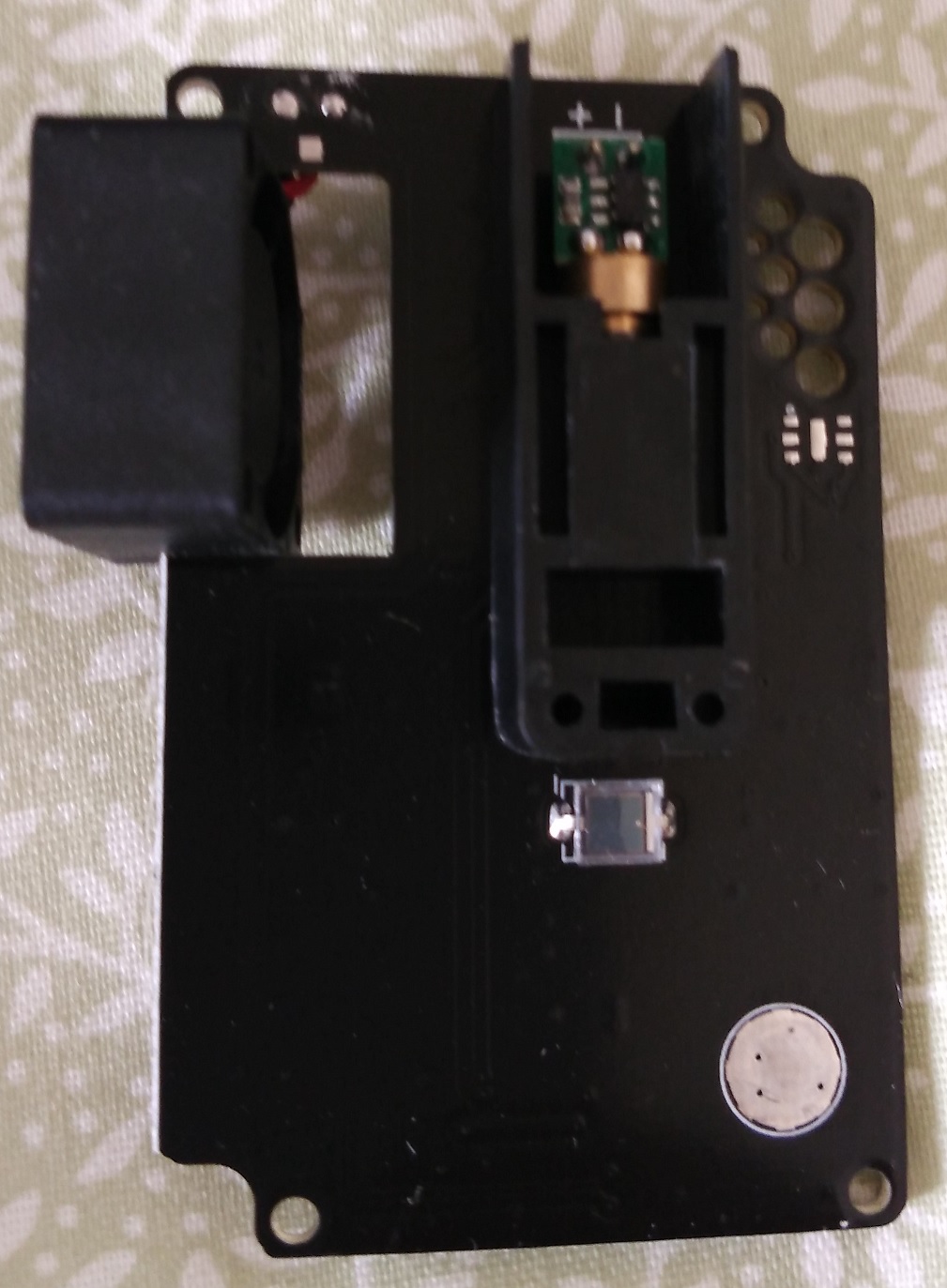

背面是关键,可以看出有一个激光头样子的东西,这应该是这个传感器的关键部件,配合风扇和壳子内部形成的风道,可以计量单位时间颗粒物的数量。

5

研究发现插头不紧的原因是:他选用的那种连接件不是自锁样式的。比如:在拆开上面状态下,无法插入接线然后保持卡住的状态。连接件只是让金属接触上,然后卡住是外壳的功劳。这样,如果外壳出现松动或者接头磨损之类的,就根本无法卡住,就会出现我遇到的问题。

前几个月,我在实验点亮各种 MIPI 屏幕,然后发现接口卡具没多久就坏掉了,我去和硬件工程师说,你们做的时候不能选点好的连接器么,他回答是:这个东西装上基本上不会再拆了,像你这样拆来拆去的属于特殊情况,从成本角度考虑我们不会有选择结实一点的需求,估计这个传感器也是本着这样的思路设计的。

最后的结论:东西不错,但是连接设计太差,如果你要像我这样做 DIY 有经常插拔的需求,不建议选择这款。如果你是做毕业设计之类的展示性工作,最好再多买一个备份。

后面的话我想找个 HW 帮着焊接出来一根永久固定的线吧。

参考:

1.http://www.lab-z.com/g1pm25/ 攀藤 G1 PM2.5传感器
