Processing导入模型

最近玩玩 Processing , 尝试导入一个 DXF 的模型,OBJ 格式的. 使用 Processing 加载之。具体做法是这样的:

1. 下载 OBJLoader 库 【参考1】
2. 把这个库放在 Processing -> File -> Preferences -> Sketchbook location 指定的位置中,例如:

prc1

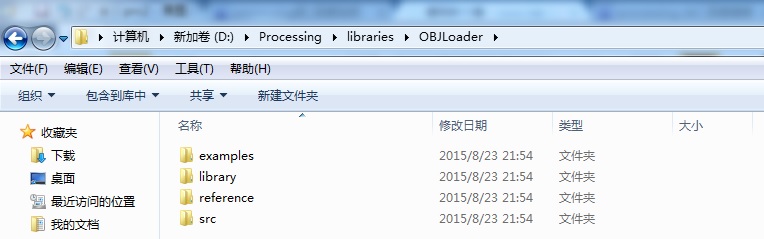

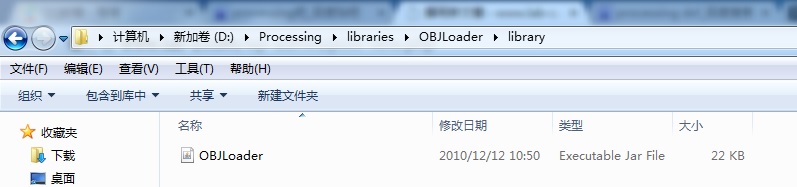

特别注意,默认目录中可能有空格或者中文,那么请你指定一个不含有中文或者空格的目录,像我一样,放在 D:\ 下面最好。就是下面这个样子

prc2

prc3

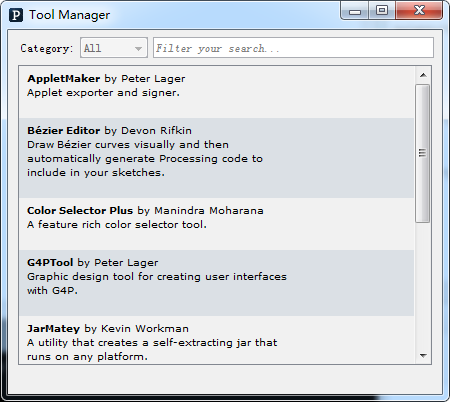

这个库可以直接去【参考1】给出的网站上下载,也可以用 Tools -> Add Tool 调出 Tool Manager,他会自动下载列表,你选择 ObjLoader 进行安装(可能是 GFW 的缘故,这个功能不稳定)

toolm

3.安装好之后,可以编译 ObjLoader 中 Examples 下面的例子,确保安装正确 (如果出现错误,并且错误不是 ObjLoader 导致的,那么请换另外的例子,有些例子用到了第三方的库)

4.最后编写自己的程序。从 Sketch -> Add Files 中导入 OBJ 模型,再输入下面的代码

import saito.objloader.*;

OBJModel model;

void setup() {
  size(600,600,P3D);
  model= new OBJModel(this);
  model.load("teapot.obj");
  model.setDrawMode(POLYGON);
  noStroke();
}

void draw() {
  background(0);
  lights();
  pushMatrix();
  translate(width/2,height,-width);
  rotateY(map(mouseX,0,width,-PI,PI));
  rotateX(PI/4);
  scale(6.0);
  model.draw();
  popMatrix();
}

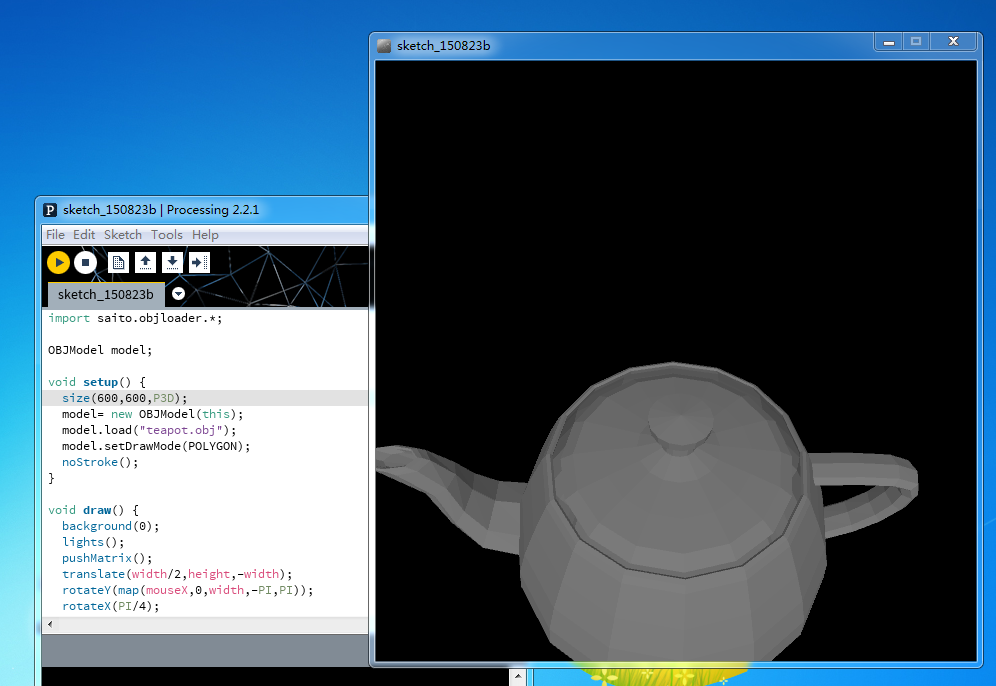

最终运行结果如下

teapot

完整的代码下载

sketch_150823b

参考:

1.https://processing.org/reference/libraries/ 上提到的 OBJLoader by Tatsuya Saito and Matt Ditton .OBJ 3D model file loader
