虚拟机和主机的串口通讯 (VirtualBox)

我一直在使用 VirtualBox 虚拟机,忽然想起可以通过设置串口的方式来进行Windbg对虚拟机中的OS进行调试,这就意味着同样也可以使用串口来进行虚拟机和主机的通讯。
具体的操作是根据【参考1】进行的。

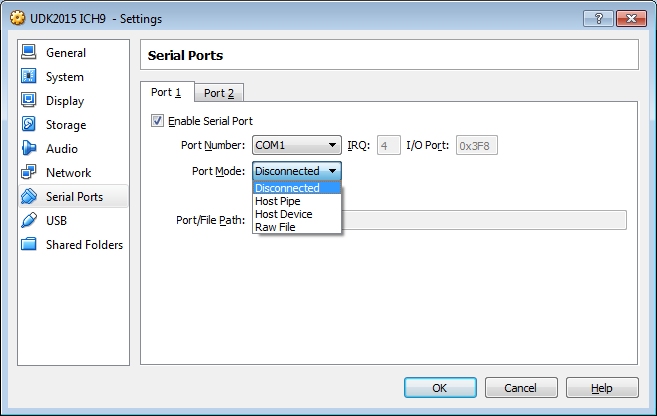

在虚拟机中调整Settings->Serial Ports的设置,可以看到VirtualBox支持2个串口。在Enable串口之前,进入虚拟机只有一个 LPT1 (我不知道是怎么来的) 。


Disconnected 未连接,虚拟机中会出现串口,但是不和任何实际设备对应
Host Pipe 主机管道,选择之后会要求你输入一个管道的名称。虚拟机中对于串口的访问都会发生在这个管道上。管道名称是 \\.\pipe\
Host Device主机设备,可以选择主机上的一个设备比如 com1。虚拟机上对于串口的访问重新发送/接收到这个设备上。
Raw File 裸文件,可以设置主机的一个文件。看起来这个功能更多只是用来看一下串口的Log,应该不能用作交互控制。

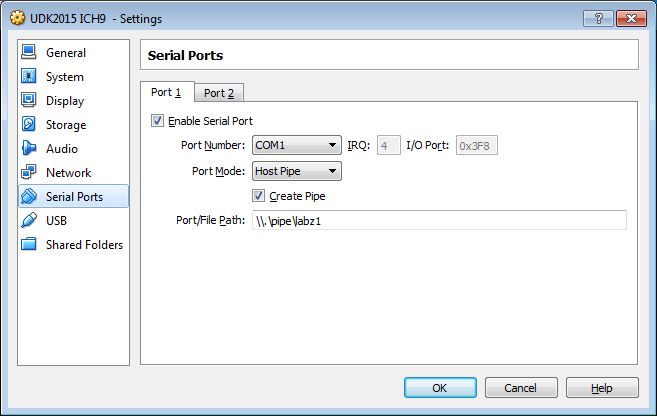

例子:我设置一个名称为 labz1 的pipe。
正常启动进入虚拟机(XP系统)

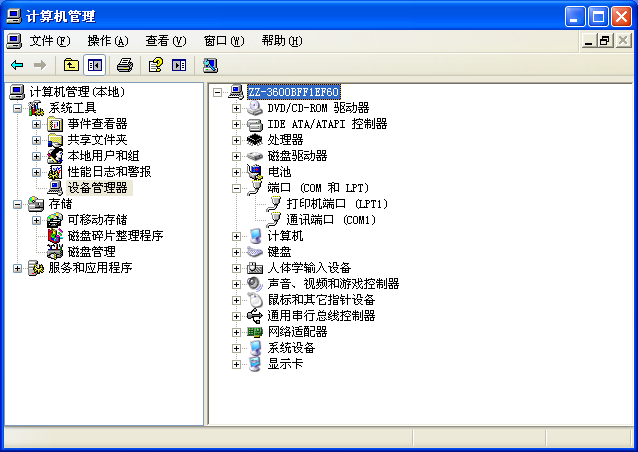

可以看到,有一个com1

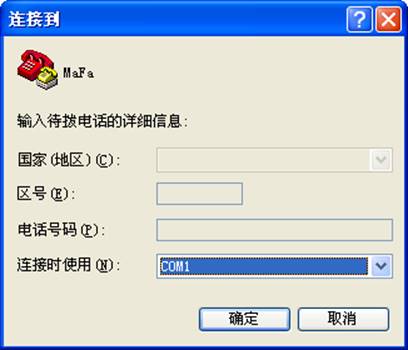

打开超级终端,使用com1通讯

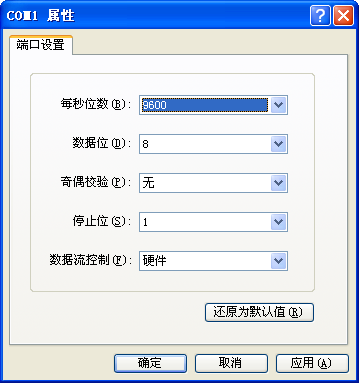

此外其他配置使用默认即可

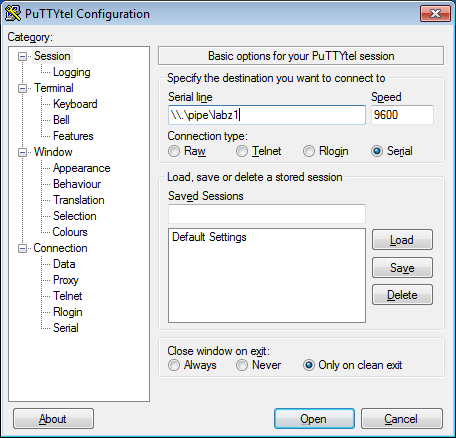

设置 Putty(这个软件运行在虚拟机之外) 如下

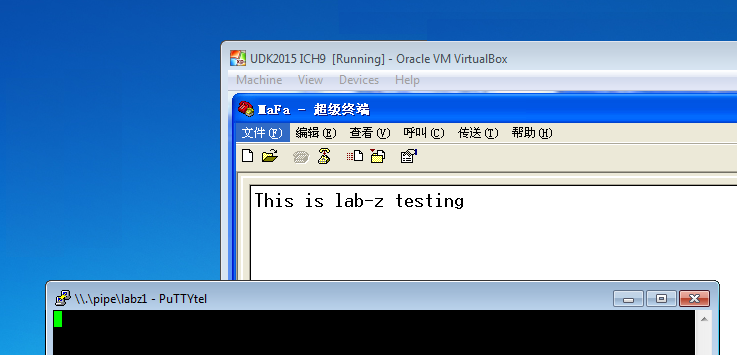

这时,在Putty中输入字符可以在虚拟机中受到,反之亦可。

参考:
1. http://www.crifan.com/summary_how_to_configure_virtualbox_serial_port/ 【详解】如何配置VirtualBox中的虚拟机的串口
