FireBeetle的USB Host Shield

目前市面上最成熟的 USB Host 库当属Oleg Mazurov的USB Host Shield Library 2.0(项目地址 https://github.com/felis/USB_Host_Shield_2.0),几乎可以兼容市面上的所有 Arduino 板,从 Atmel 328P/32U4到 ATMage 2560 再到 EP32都能够使用这个库来驱动 USB 设备。这次我专门为 FireBeetle设计了一个Shield 使得FireBeetle能够驱动一些USB 设备。

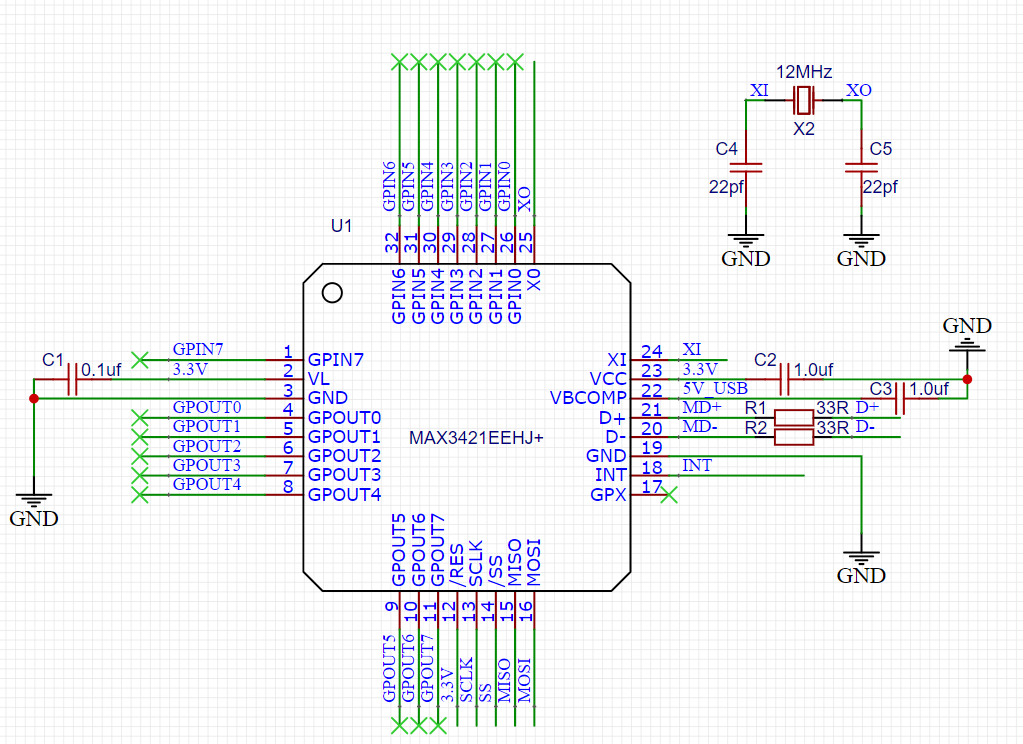

首先,依然是硬件设计部分。USB Host Shield Library是基于 MAX3421e实现的,下面可以看作是这个芯片的一个最小系统,需要外接一颗12Mhz 的晶振。此外可以看到这个芯片本身带有GPIO引脚,可以用来做 GPI或者 GPO ,在一些情况下可以弥补主控 GPIO 不足的缺点,但是本次设计并未使用这些引脚。

这个可以看作时 Max4321e 的最小系统了

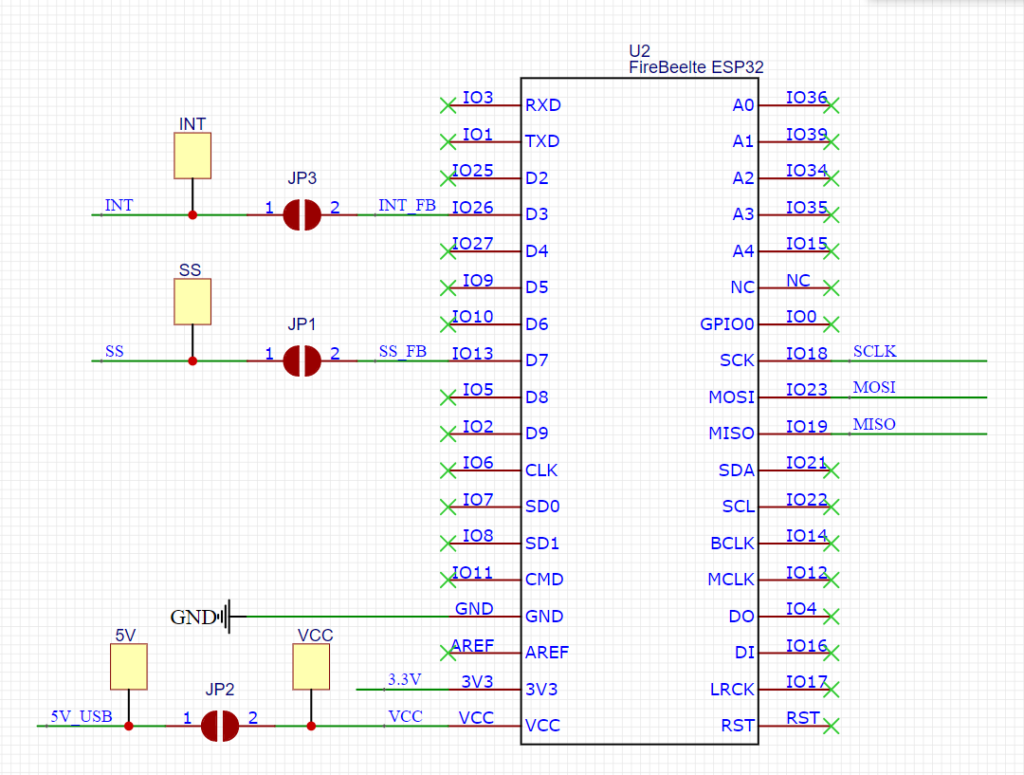

上述芯片和 FireBeetle接口如下图,二者是通过 SPI 来进行通讯的。下图中IO18/23/19/13 就是 SPI 接口。特别注意,我在板子上预留了 JP3/JP2 这是为以后堆叠使用可能发生的引脚冲突预留的,正常使用的时候 JP1和JP3(称作短接电阻) 是需要焊接起来的;JP2 的功能是预留给某些情况下 USB 设备需要功耗较高,FireBeetle 无法提供时就需要考虑使用外部5V进行供电,此时如果你还使用FIreBeetle 上的 USB端口调试,既有可能出现外部5V 和USB 上面的5V 电压不同的情况。因此,这种情况下需要断开 JP2。

Fire Beetle 端

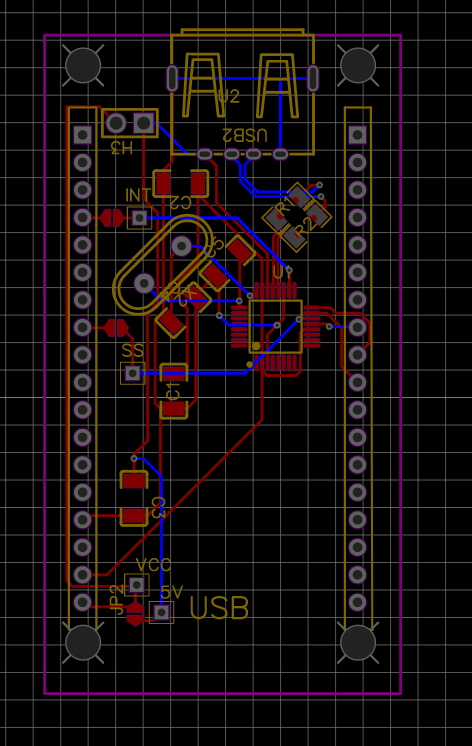

接下来继续进行硬件设计,绘制PCB。特别注意,下面电路图时有缺陷的,再晶振下面走线,有可能对信号有影响。建议需要的朋友重新设计 PCB。

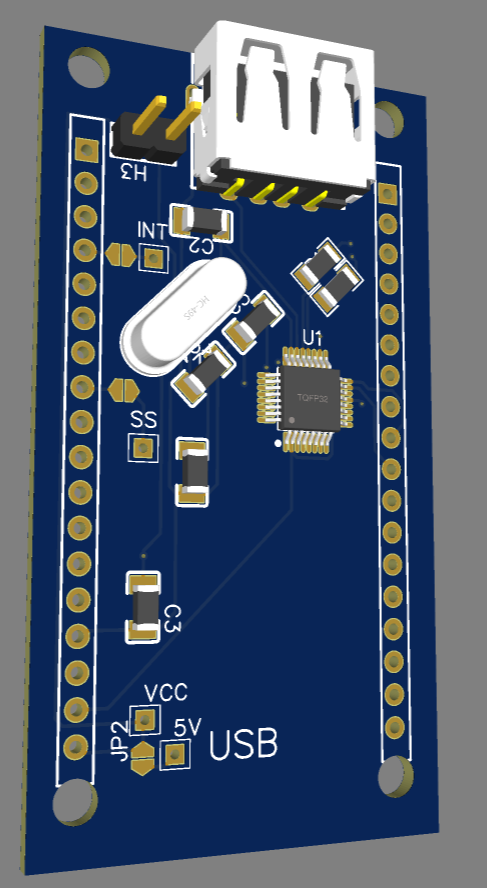

3D 预览结果:

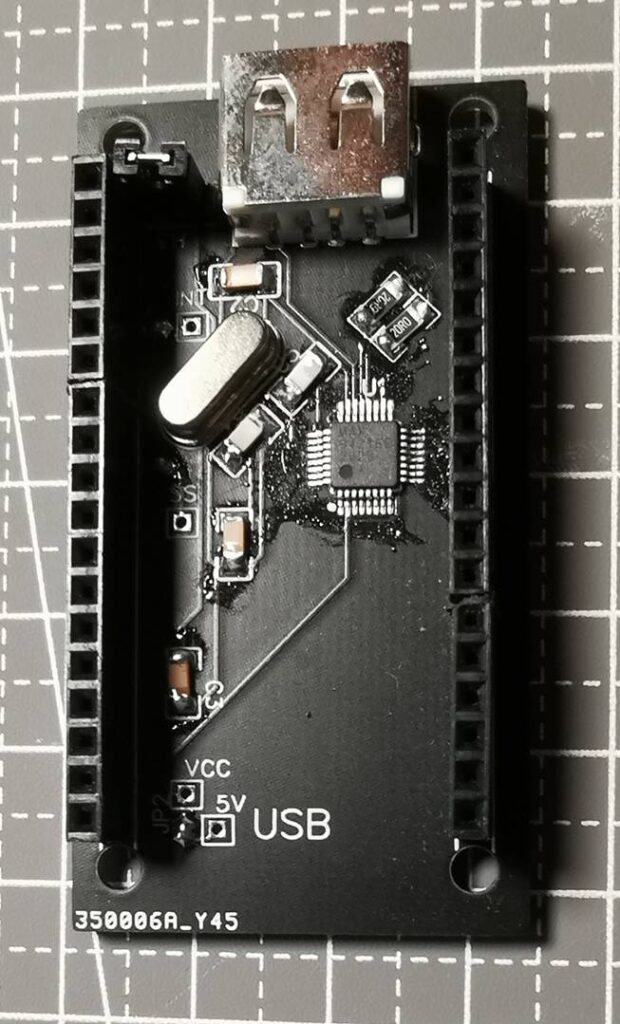

之后,打板,焊接成品如下,黑色PCB 很 DFRobot 出品的感觉。

接下来就用这个板子配合 FireBeetle来实现一个 USB 键盘转蓝牙的作品。

  1. 为了驱动这个 USB Host Shield 需要对 USB Host Library 做一点修改。
    1. 1 UsbCore.h 中修改为我们使用的SS和INT Pin
#elif defined(ESP32)
//LABZ typedef MAX3421e<P5, P17> MAX3421E; // ESP32 boards
typedef MAX3421e<P13, P26> MAX3421E; // ESP32 boards  // LABZ
#else
  1. 2 usbhost.h 中修改为我们使用的 SPI
#elif defined(ESP32)
//LABZ typedef SPi< P18, P23, P19, P5 > spi;
typedef SPi< P18, P23, P19, P13 > spi; // LABZ
#else

2. 蓝牙键盘功能的实现。这里我们需要用到 ESP32 BLE Keyboard library,在 https://github.com/T-vK/ESP32-BLE-Keyboard 可以找到这个项目。

3.最终的代码如下:

#include <hidboot.h>
#include <SPI.h>

#include <BleKeyboard.h>

BleKeyboard bleKeyboard;

class KbdRptParser : public KeyboardReportParser
{
    void Parse(USBHID *hid, bool is_rpt_id, uint8_t len, uint8_t *buf);
};

void KbdRptParser::Parse(USBHID *hid, bool is_rpt_id, uint8_t len, uint8_t *buf)
{

  if (bleKeyboard.isConnected()) {
    KeyReport _keyReport;
    _keyReport.modifiers=buf[0];
    for (int i = 2; i < 8; i++) {
      _keyReport.keys[i-2] = buf[i];
    }

    bleKeyboard.sendReport(&_keyReport);
  }
  Serial.print("Received ");  Serial.println(len);
  for (int i = 0; i < len; i++) {
    Serial.print(buf[i]);
    Serial.print("  ");
  }
  Serial.println("  ");
}

USB     Usb;

HIDBoot<USB_HID_PROTOCOL_KEYBOARD>    HidKeyboard(&Usb);

KbdRptParser Prs;

void setup()
{
  Serial.begin( 115200 );
  Serial.println("Start");

  if (Usb.Init() == -1)
    Serial.println("OSC did not start.");

  bleKeyboard.begin();
  delay( 200 );

  HidKeyboard.SetReportParser(0, &Prs);
}

void loop()
{
  Usb.Task();
}

简单的说上电之后,在PC上搜索蓝牙设备,配对之后就可以通过 USB Host Shield 解析键盘数据,然后将这个数据直接填写到蓝牙键盘的结构体中,FIreBeetle 随即将这个信息传递给 PC,PC上就能收到你的按键信息了。

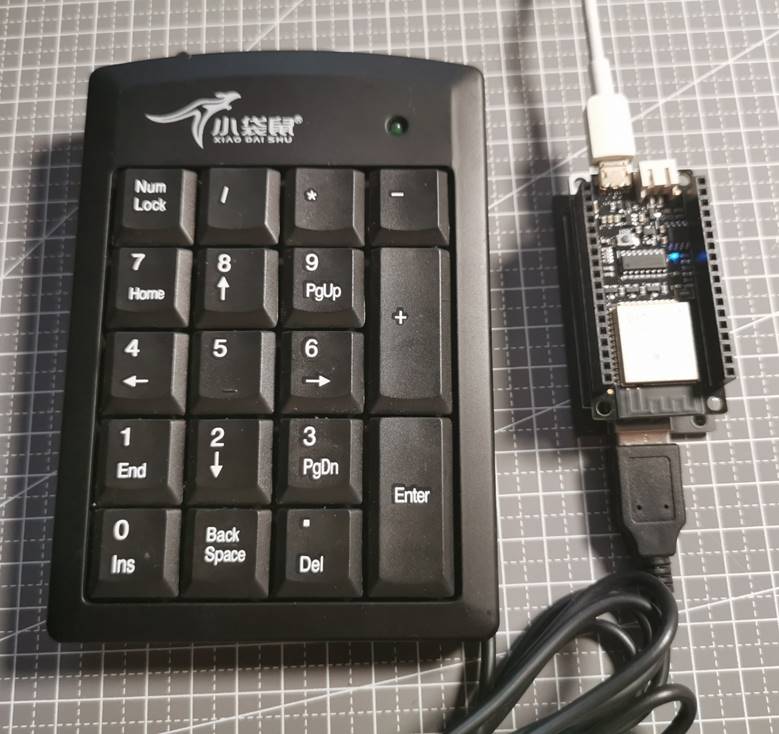

使用一个小键盘测试

电路图文件和PCB 在这里下载:

工作的视频可以在 B站看到

https://www.bilibili.com/video/BV1zy4y1W7oh
