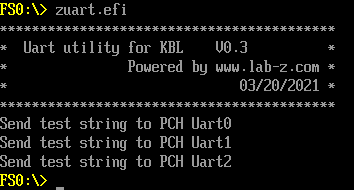

Kabylake PCH UART 测试工具 UEFI Shell 版 在 KablyLake/AmberLake的PCH上存在着3个UART，默认情况下使用 UART2（第三个UART,INTEL RVP上使用的就是这个Port作为UEFI Debug Log 输出）。为此，编写一个 UEFI Shell Application 能够让三个 UART 分别发送 “This is PCH UART0/1/2”。在通过串口连接出去的机器上可以收到。这样能够方便的确认硬件连接以及配置是否工作正常。 运行结果： ZUART UEFI Shell 下运行结果 工具下载（无 SourceCode）： zuart下载
目前剛好在工作上 第一次使用PCH 上的 UART (Elkhart Lake) 碰巧看到您這篇文章, 故想請教您一些問題 1. PCH UART, 是否都是透過 PCI MMIO Register去發送 Tx/Rx呢? 看了一下 Datasheet 關鍵的Register 如 RBR/DLH/IIR 都放在 MMIO上面 2. 如果是如透過MMIO, Serial IO protocol 是否也會attach 上去呢? 如果沒有, 是否就ˋ需要自行寫tool 去 操作 MMIO 來送收 Tx/Rx 呢? 3. 如果於windows底下, Device Manager是否會長出 COM 呢 ? 還是需要自行撰寫ASL 後，才能進行收送的測試 (目前於沒有長出COM , 所以才有此一問) 回复
1.PCH UART 都是通过 MMIO 来发送 TX RX 的，具体可以查看BIOS代码 2.这个看 IBV 是否提供，一般都会提供的。 3.回复在另外的里面 这部分MMIO操作 Datasheet 写的非常模糊，BWG 又通常不会提，所以需要以实际代码为准。 回复
您好 常閱讀您的文章 目前剛好工作上 也使用到 PCH 的UART 請問您在Windows 底下是如何 發送 UART的呢? 在 windows 裝置管理員 並沒有出現COM port 裝置 故也無法使用putty相關工具去測試 windows 裝置管理員只有UART controller device 回复
Windows 下PCH Uart 通讯的标准做法应该是：在ASL UART Controller 下面通过ASL 声明一个设备，这个设备使用 UART Port，然后写一个设备驱动来进行通讯。 换句话说，这个更多是软件工程师的事情，不是BIOS工程师的活。如果非要写的话，可以通过直接对 PCH Register Program 来实现。这样的做法存在风险，发送数据问题不大，接收的话可能会有问题。 回复
目前剛好在工作上 第一次使用PCH 上的 UART (Elkhart Lake)
碰巧看到您這篇文章,
故想請教您一些問題
1. PCH UART, 是否都是透過 PCI MMIO Register去發送 Tx/Rx呢?
看了一下 Datasheet 關鍵的Register 如 RBR/DLH/IIR 都放在 MMIO上面
2. 如果是如透過MMIO, Serial IO protocol 是否也會attach 上去呢?
如果沒有, 是否就ˋ需要自行寫tool 去 操作 MMIO 來送收 Tx/Rx 呢?
3. 如果於windows底下, Device Manager是否會長出 COM 呢 ? 還是需要自行撰寫ASL 後，才能進行收送的測試
(目前於沒有長出COM , 所以才有此一問)
1.PCH UART 都是通过 MMIO 来发送 TX RX 的，具体可以查看BIOS代码
2.这个看 IBV 是否提供，一般都会提供的。
3.回复在另外的里面
这部分MMIO操作 Datasheet 写的非常模糊，BWG 又通常不会提，所以需要以实际代码为准。
您好 常閱讀您的文章
目前剛好工作上 也使用到 PCH 的UART
請問您在Windows 底下是如何 發送 UART的呢?
在 windows 裝置管理員 並沒有出現COM port 裝置 故也無法使用putty相關工具去測試
windows 裝置管理員只有UART controller device
Windows 下PCH Uart 通讯的标准做法应该是：在ASL UART Controller 下面通过ASL 声明一个设备，这个设备使用 UART Port，然后写一个设备驱动来进行通讯。
换句话说，这个更多是软件工程师的事情，不是BIOS工程师的活。如果非要写的话，可以通过直接对 PCH Register Program 来实现。这样的做法存在风险，发送数据问题不大，接收的话可能会有问题。
