WWW.LAB-Z.COM – 第 39 页

Arduino 科学记数法库

科学记数法是一种记数的方法。把一个数表示成a与10的n次幂相乘的形式（1≤|a|<10，a不为分数形式，n为整数），这种记数法叫做科学记数法。例如：19971400000000=1.99714×10^13。计算器或电脑表达10的幂是一般是用E或e，也就是1.99714E13=19971400000000。[参考1]

https://github.com/RobTillaart/Arduino/tree/master/libraries/MathHelpers 提供了一个 Arduino 科学计数法的库，能够将一个浮点数转化为科学计数法的表示。

测试代码：

//
//    FILE: mathHelperTest.ino
//  AUTHOR: Rob Tillaart
// VERSION: 0.0.1
// PURPOSE:
//
// HISTORY:

#include "MathHelpers.h"

uint32_t start;
uint32_t stop;

void setup()
{
  Serial.begin(115200);
  Serial.println(__FILE__);
  Serial.print("MATHHELPERS_VERSION: ");
  Serial.println(MATHHELPERS_VERSION);

  test1();
  test2();
  test3();
  test4();
  test5();

  test10();
  test11();
  test12();

}

void loop()
{}


void test1()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  float f = 1;
  for (int i = 0; i < 40; i++)
  {
    f *= 10;
    Serial.println(sci(f, 6));
  }
  Serial.println();

  f = 1;
  for (int i = 0; i < 50; i++)
  {
    f /= 10;
    Serial.println(sci(f, 6));
  }
  Serial.println();

  f = -1;
  for (int i = 0; i < 40; i++)
  {
    f *= 10;
    Serial.println(sci(f, 6));
  }
  Serial.println();

  f = -1;
  for (int i = 0; i < 50; i++)
  {
    f /= 10;
    Serial.println(sci(f, 6));
  }
  Serial.println();
  Serial.println();
}

void test2()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  float f = 1;
  for (int i = 0; i < 40; i++)
  {
    f *= (PI * PI);
    Serial.println(sci(f, 6));
  }
  Serial.println();
  f = 1;
  for (int i = 0; i < 50; i++)
  {
    f /= (PI * PI);
    Serial.println(sci(f, 6));
  }
  Serial.println();
  f = -1;
  for (int i = 0; i < 40; i++)
  {
    f *= (PI * PI);
    Serial.println(sci(f, 6));
  }
  Serial.println();
  f = -1;
  for (int i = 0; i < 50; i++)
  {
    f /= (PI * PI);
    Serial.println(sci(f, 6));
  }
  Serial.println();
  Serial.println();
}

void test3()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  float f = PI;
  for (int i = 0; i < 8; i++)
  {
    Serial.println(sci(f, i));
  }
  Serial.println();
}

void test4()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  float f = PI;
  for (int i = 0; i < 8; i++)
  {
    sci(Serial, f, i);
    Serial.println();
  }
  Serial.println();
}


void test5()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  float f = 1.0 / 0.0;
  Serial.println(sci(f, 6));
  f = 0.0 / 0.0;
  Serial.println(sci(f, 6));
  f = -1.0 / 0.0;
  Serial.println(sci(f, 6));
  // TODO find a -inf

  Serial.println();
}


void test10()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  Serial.println("HH:MM:SS");
  for (int i = 0; i < 7; i++)
  {
    uint32_t now = micros();
    Serial.println(seconds2clock(now));
  }
  Serial.println();
}

void test11()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  Serial.println("HH:MM:SS.nnn");
  for (int i = 0; i < 7; i++)
  {
    uint32_t now = micros();
    Serial.println(millis2clock(now));
  }
  Serial.println();
}

void test12()
{
  Serial.println();
  Serial.println(__FUNCTION__);

  Serial.println("time\tweeks\tdays\thours\tminutes");
  for (int i = 0; i < 7; i++)
  {
    uint32_t now = micros();
    Serial.print(now);
    Serial.print('\t');
    Serial.print(weeks(now), 3);
    Serial.print('\t');
    Serial.print(days(now), 3);
    Serial.print('\t');
    Serial.print(hours(now), 2);
    Serial.print('\t');
    Serial.println(minutes(now), 2);
  }
  Serial.println();
}


// END OF FILE

库下载

MathHelpers 下载

参考：
1.https://baike.baidu.com/item/%E7%A7%91%E5%AD%A6%E8%AE%B0%E6%95%B0%E6%B3%95?fromtitle=%E7%A7%91%E5%AD%A6%E8%AE%A1%E6%95%B0%E6%B3%95&fromid=756685 科学记数法

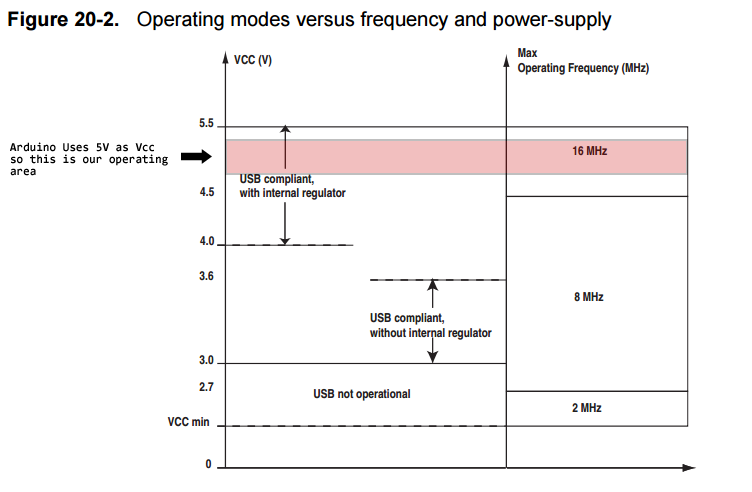

Arduino(AVR) 电压频率关系

有时候，我们希望尽量降低 Arduino 工作电压来达到省电的目的。但是频率和电压是存在一定关系的，比如说：3.3V 无法支持 16Mhz 的工作状态……..

来源 https://rheingoldheavy.com/arduino-from-scratch-part-9-16mhz-crystal-oscillator/

M.2 NMVE PICE 转接卡

最近在做Modern Standby 的实验，测试结果显示CPU进入了PC10，但是一直被硬盘 Block。板子上使用的是通过 PCIE-M.2 转接板转接后插在 PCIE Slot 上的 NVME SSD 。于是，我觉得问题出在转接板上。

对于M.2 上的ModernStandby来说，NVME 上的CLKREQ 拉高通知 PCH/SOC 停止发送 PCIE Clock。如果出现问题通常都是这个Pin导致的。于是，怀疑转接卡是否将 PCIE 上的CLKREQ Pin正确转接到了 M.2 接口上。

接下来找到 M.2 的引脚定义【参考2】：

M.2 CLKREQ Pin和实物对应（特别注意，为了方便对应右侧的照片是旋转之后再左右镜像的）

进一步追查，这个Pin连接了一个LED,然后到了GND 上（万用表测试）。

为了验证上面的正确性，再挑选一个PICIE 金手指上的 REFCLKp pin（A侧13，参考本文第一幅），使用万用表测量，找到M.2上面的引脚如下：

这个说明参考的M.2的引脚资料是正确的。

进一步结论：转接卡没有将 PCIE 上的 CLKREQ 转接给M.2。

最终，通过飞线的方式，将 M.2 的CLKREQ 和PCIE Slot 上的 CLKREQ 相连，在 RVP （CML-V）上测试无问题，运行 ModerStandby 的 Stress Test，一晚跑50次顺利通过。这个从侧面也印证了：M.2 上的 PCIE 和 PCIE Slot 没有本质差别。很多时候如果你发现供应商提供的某些 M.2 接口的设备无法在你的设计上影响 MS 功能，不妨转接在 RVP 上验证之。

参考：

1. https://baike.baidu.com/item/pcie

2. http://read.pudn.com/downloads794/doc/project/3133918/PCIe_M.2_Electromechanical_Spec_Rev1.0_Final_11012013_RS_Clean.pdf

DSLogic逻辑分析仪试用

最近入手了 DSLogic 逻辑分析仪，买的是 DSLogicPlus 个人版，这个是个人使用的顶配版本。选择这个品牌的原因是一个网友的推荐，还有从搜索到的资料来看这款最开始是在KickStarter上众筹的产品，总共筹集到了11万美元。想必质量有保证。

几个版本比较如下，可以看到这个版本对于个人来说完全够用了：

开箱照：

首先用它抓取PS2 鼠标协议，于是找了一个PS2鼠标和一个PS2转USB Dongle，这一套是能够在我的电脑上正常工作的：

刚用的时候还是能够正常抓到一些数据的：

但是很快就跑偏了，下面 Channel 0 的数据是错误的，应该的大部分时间为高，部分时间为低，但是不知道为什么出现大部分时间为低，少数时候为高的情况。这种情况下数据的解析更是“太监开会—无稽之谈”。

为了搞清楚问题，我还将两个通道接到同样的引脚上，测试结果更是让人大吃一惊。

联系售后邮箱直接让我邮寄回去检测。之后我还直接给他们技术人员打电话。对方也表示这个事情比较奇怪，让我更换不同的线，实验之后也没有效果。

经历了4天的研究，我发现最好的解决办法就是：退货。趁着7天无理由退货赶紧。调试调试设备这个并不是明智的选择。所以，建议如果有购买逻辑分析仪设备需求的朋友，最好拿到手后立即实验，否则即便最简单的协议也可能存在解析问题。

WDTF 安装器

测试 MS 功能， WDTF 是必须的，但是每次通过 WDK 安装会比较麻烦【参考1】，因此制作了一个 WDTF 安装器，运行之后界面如下：

上部显示当前 Windows 版本，中间按钮选择你要安装的，点击之后即可自动完成安装。

需要注意的是：这个版本带有自校验功能，如果你发现无法运行，那么最好进行杀毒避免因为病毒干扰测试。

EWDTFInstaller 下载

参考：

1.http://www.lab-z.com/wdtfin/ WDTF的安装

C# Console 获取当前程序名称

方法来自 https://stackoverflow.com/questions/7881148/how-do-i-get-the-exe-name-of-a-c-sharp-console-application

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace ConsoleApplication3
{
    class Program
    {
        static void Main(string[] args)
        {
            Console.WriteLine(System.Reflection.Assembly.GetExecutingAssembly().Location);
            Console.ReadKey();
        }
    }
}

获得当前 Application 的路径

3.3V Arduino Proi Micro 的使用和维修

市面上最常见的 Arduino Pro Micro 是5V的，除此之外还有一种是 3.3V的，他们之间的区别除了电压之外还有主频不同，5V版本是16MHz，3.3V的是8Mhz。

前一段我入手了一个3.3V版本的，主要目标是给 USB Host Mini 使用。拿到手之后错误的使用了 Leonardo进行上传，马上板子就变砖了。所以，这里特别强调必须使用LilyPad USB 编译上传！

讲完了使用下面讲如何恢复，找出了 USBTinyISP（极客工坊出品的）。

接线顺序：

USBTinyISP	Pro Micro 3.3V
1.MISO	D14.MISO
2.VCC	RAW(特别注意不是VCC)
3.SCK	D15.SCLK
4.MOSI	D16.MOSI
5.RESET	RST
6.GND	GND

之后使用 Arduino 自带刷Bootloader的功能最稳妥（板子要选好 LilyPad）

写入之后还会读取校验，之后板子就恢复正常了。

参考：

1.https://www.sparkfun.com/products/12640 这里可以找到电路图

控制 Tinker 上面的 LED 实现呼吸灯

这里做一个简单的实验：上电之后让 ThinkerNode NB-IoT上的 LED 实现红色的呼吸灯效果，按下 Set键之后切换为绿色呼吸灯。

硬件方面：

1. ThinkerNode NB-IoT 上面的 LED 是一个 WS2812B，可以实现任意的颜色

2.板子上的 SET按钮是接在 D3 Pin上的，按下时拉低。

RGB_LED.Breathing() 是设置一次呼吸灯效果的函数，设置一次之后是一个周期，意思是运行一次会实现一个完整的亮灭周期，如果想持续亮灭，那么需要定时运行这个函数。根据上面的资料编写如下代码：

#include <DFRobot_NeoPixel.h>

unsigned long elsp;
byte CurrentColor;

void setup() {
  RGB_LED.begin();
  //中等亮度
 RGB_LED.setBrightness(MIDDLE);
 //初始为红色
  CurrentColor=RED;
  RGB_LED.setColor(RED);
  //设置呼吸灯，前面一个是亮的时间长度，后面一个是灭的时间长度
 // 这里是亮 2秒，灭1秒的意思
  RGB_LED.Breathing(2000, 1000);
  pinMode(D3,INPUT);
  elsp=millis();
}

void loop() {
  //如果按下 SET 键，那么切换为绿色呼吸灯
  if (digitalRead(D3)==LOW) {
      RGB_LED.setColor(GREEN);
      CurrentColor=GREEN;
  }
 //如果时间超过3秒，那么刷新一次设置
  if (millis()-elsp>2000+1000)
  {
      RGB_LED.setColor(CurrentColor);
      RGB_LED.Breathing(2000, 1000);
      elsp=millis();
  }
}
