根据上一次的LM386的设计【参考1】，以及网上的设计【参考2】，用Arduino做一个音量计。首先，音频从MIC进入，经过LM386的放大后接入到Arduino的模拟输入上，经过 DAC 量化之后显示在 1602上。
电路方面，和【参考1】差别在于我们不再使用喇叭而是直接将放大后的OUT信号接入到 Arduino的A5上。
显示方面，我们使用【参考3】提到的方法来自定义字符充当强度指示。

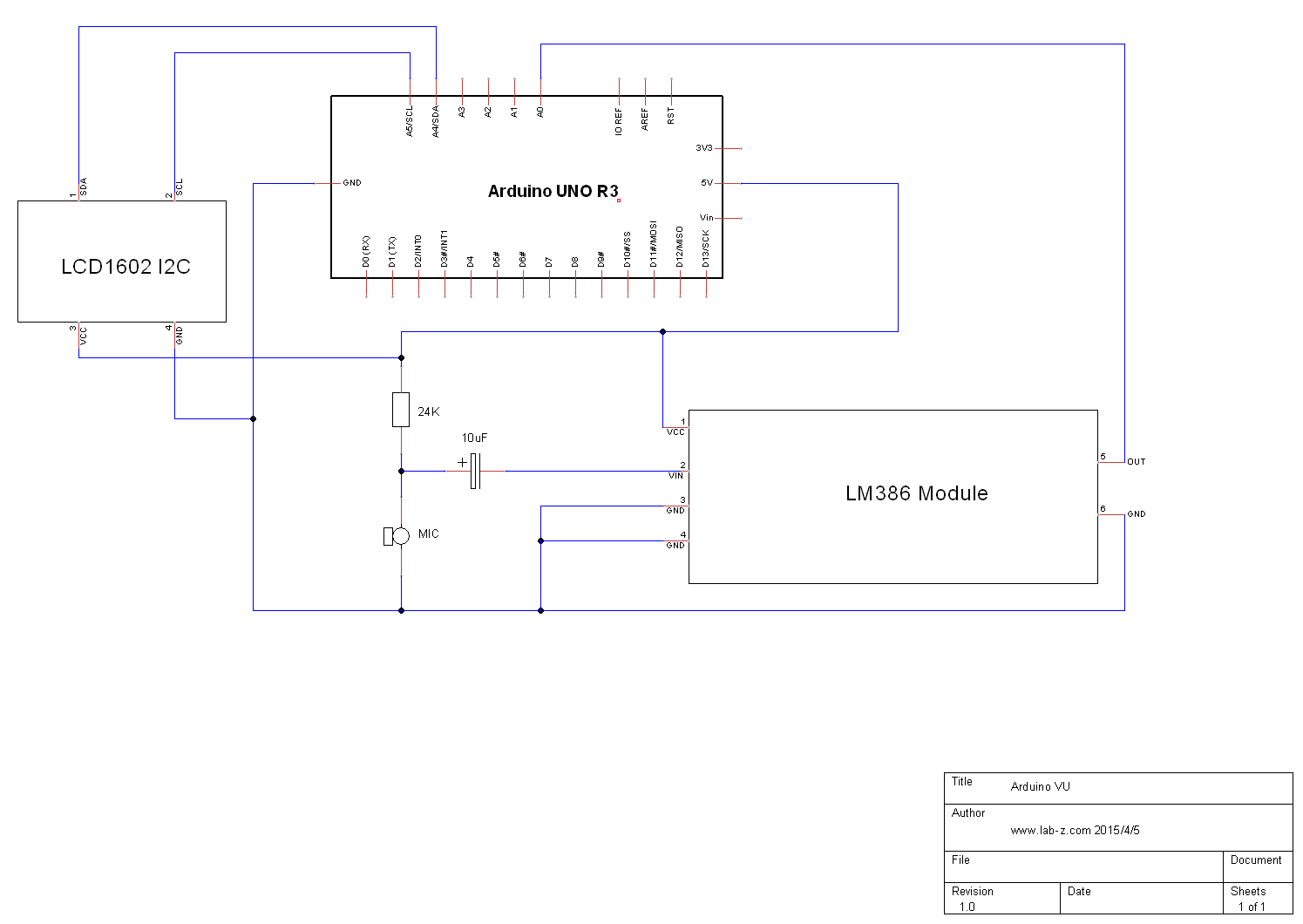

下面的图片与其说是原理图不如说是连接图更合适
//www.lab-z.com
//在 1602 上显示音量的小程序
#include <Wire.h>
#include "LiquidCrystal_I2C.h"
int value=100;
// custom charaters
LiquidCrystal_I2C lcd(0x27,16,2);
//定义进度块
byte p1[8] = {
0x10,
0x10,
0x10,
0x10,
0x10,
0x10,
0x10,
0x10};
byte p2[8] = {
0x18,
0x18,
0x18,
0x18,
0x18,
0x18,
0x18,
0x18};
byte p3[8] = {
0x1C,
0x1C,
0x1C,
0x1C,
0x1C,
0x1C,
0x1C,
0x1C};
byte p4[8] = {
0x1E,
0x1E,
0x1E,
0x1E,
0x1E,
0x1E,
0x1E,
0x1E};
byte p5[8] = {
0x1F,
0x1F,
0x1F,
0x1F,
0x1F,
0x1F,
0x1F,
0x1F};
void setup() {
lcd.init(); //初始化LCD
lcd.backlight(); //打开背光
//将自定义的字符块发送给LCD
//P1 是第一个，P2 是第二个，以此类推
lcd.createChar(0, p1);
lcd.createChar(1, p2);
lcd.createChar(2, p3);
lcd.createChar(3, p4);
lcd.createChar(4, p5);
//MIC输入放大之后在 A0 输入Arduino
pinMode(A0, INPUT);
}
//显示音量强度
//从左到右一共有 5 * 16 =80 点,一共是 80+1=81 个状态
void showprg(int value)
{
//第一行显示当前VU值
lcd.setCursor(0,0);
lcd.print(" VU=");
lcd.print(value);
//移动光标到第二行
lcd.setCursor(0,1);
//显示全黑的块
for (int i=1;i<value / 5;i++) {
lcd.write(4);
} //for (int i=1;i<a;i++)
// drawing charater's colums
// 显示除去全黑块之后的零头
switch (value % 5) {
case 0:
break;
case 1:
lcd.write(0);
break;
case 2:
lcd.write(1);
break;
case 3:
lcd.write(2);
break;
case 4:
lcd.write(3);
break;
} //switch (peace)
// 用空格填充剩下的位置
for (int i =0;i<(16-value / 5);i++) {
lcd.print(" "); }
}
void loop()
{
//输入的是0-1023，用函数将这个值对应到[0,80]上
showprg(map(analogRead(A0),0,1023,0,80));
delay(100);
}

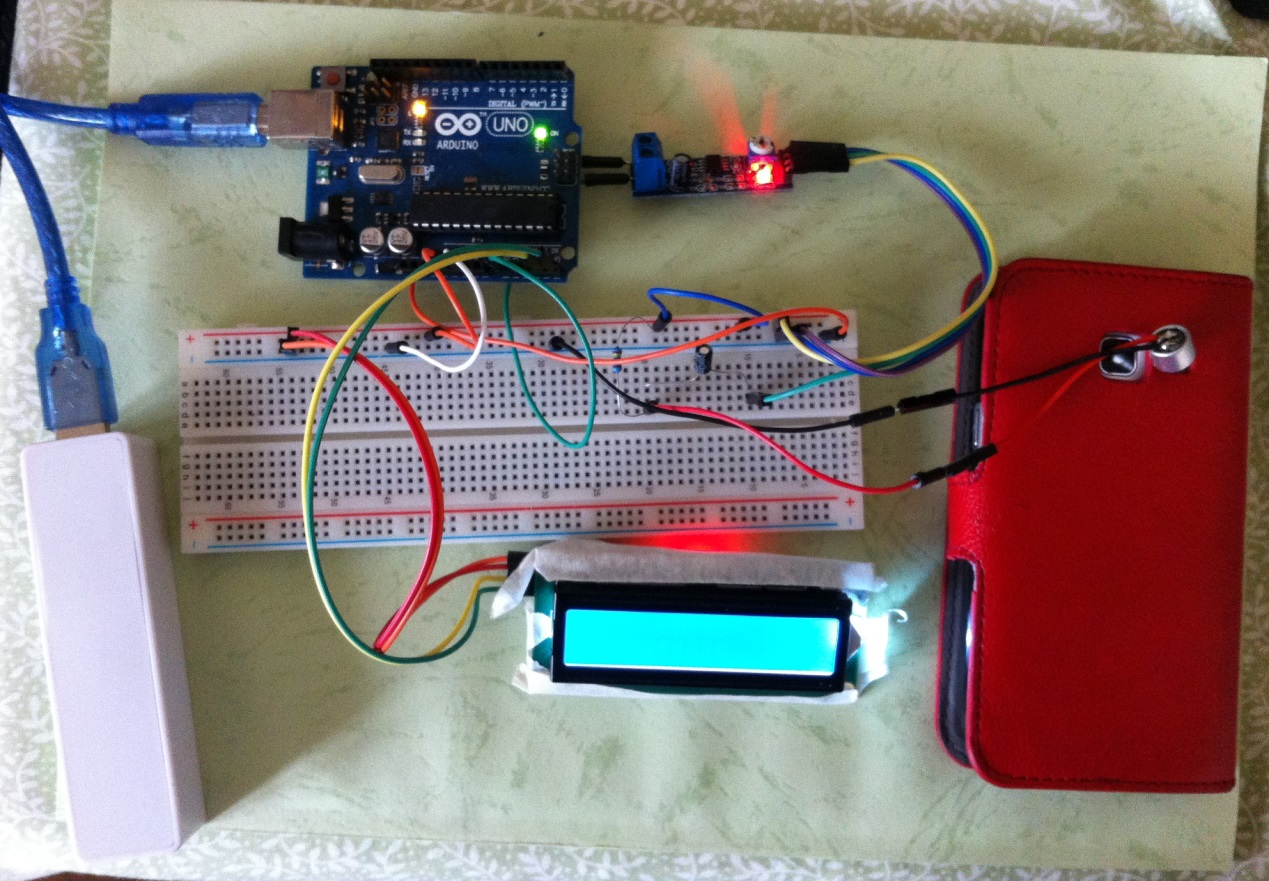

测试方法，在右边用一个手机播放声音，MIC将音频信号转化为电平信号，经过LM386放大后，通过Arduino A5进行量化，最终显示在LCD1602上。
工作视频：
http://www.tudou.com/programs/view/oW_isUBnIEU/?resourceId=414535982_06_02_99
这个还只是一个模型，很粗糙，对于VU的动态显示范围不大，如果想让人类更容易理解需要考虑将现在的线性显示改为非线性的。
另外，工作时我发现比较奇怪的事情，就是如果静音的时候，会显示UV 大约 35左右，但是如果有动态声音播放的时候反而会出现 16 这样值，不清楚原因。
==============================================================================
另外的另外，研究了一下前面那个口哨开关的模拟输出。下面是电路图，右下角红色框起来的是模拟输出电路部分
查了一下，发现这种用法是电压跟随器，下图来自【参考4】。
电压跟随器，顾名思义，是实现输出电压跟随输入电压的变化的一类电子元件。也就是说，电压跟随器的电压放大倍数恒小于且接近1【参考5】。
多少输入就是多少输出…….这也就是为什么这个模块驱动能力很差带不动喇叭的原因。
参考：
1. http://www.lab-z.com/lm386-with-mic/ LM386 with MIC
2.http://www.arduino-hacks.com/arduino-vu-meter-lm386electret-microphone-condenser/ Arduino VU meter – LM386+electret microphone condenser
3. http://www.lab-z.com/1602progressbar/ 用 1602实现进度条
4. http://www.geek-workshop.com/thread-551-1-1.html LM358双运算放大器
5. http://baike.baidu.com/link?url=85VzUTT6n3IrCaAATZSg5jsg_A-zQYFrizj6jqGP7PzRg1aJe2yTddMihqJ7_UgRMa_GxnAYakSmmjM-9nhsz_ 电压跟随器
