ESP32 的 ESPNOW 给我们提供了一个方便的让 ESP32 无线互联通讯的方法。这次测试的是：一个 DFRobot 的 FireBeetle ESP32 和 ESP32S3 通过 ESPNOW 互联。

代码要点：

1. 发送方需要知道接收方的 MAC，每一个ESP32都内置了一个独一无二的MAC;
2. 通讯成功后，接收方能够得知发送方的 MAC;
3. 简单起见，通过    esp_wifi_set_mac函数直接指定当前 ESP32 的 MAC，这样就不用专门查询了；
4. 通过IDPIN区分两块板子，就是说测试的时候，一块板子这个引脚悬空，另外一个拉低

#include <esp_now.h>
#include <WiFi.h>
#include "MacAddress.h"
#include "WiFi.h"
#include "esp_wifi.h"

#define IDPIN 48

//  发射器地址(当前是发射) ESP32 A 的 MAC 地址
uint8_t AddressA[] = {'L', 'A', 'B', '-', 'Z', 'S'};
//  接收器地址 ESP32 B 的 MAC 地址
uint8_t AddressB[] = {'L', 'A', 'B', '-', 'Z', 'R'};

// 数据结构
typedef struct {
  char data[250];
} esp_now_message_t;

esp_now_message_t message;

void onDataReceive(const esp_now_recv_info *mac, const uint8_t *incomingData, int len) {
  esp_now_message_t receivedMessage;
  memcpy(&receivedMessage, incomingData, sizeof(receivedMessage));
  if (digitalRead(IDPIN) == HIGH) {
    Serial.print("Received from ESP32 B: ");
  } else {
    Serial.print("Received from ESP32 A: ");
  }
  Serial.println(receivedMessage.data);
}

void setup() {
  pinMode(IDPIN, INPUT_PULLUP);
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);

  if (digitalRead(IDPIN) == HIGH) {
    // 设定本机 MAC 为 AddressA
    esp_wifi_set_mac(WIFI_IF_STA, &AddressA[0]);
  } else {
    // 设定本机 MAC 为 AddressB
    esp_wifi_set_mac(WIFI_IF_STA, &AddressB[0]);
  }

  if (esp_now_init() != ESP_OK) {
    Serial.println("Error initializing ESP-NOW");
    return;
  }

  esp_now_peer_info_t peerInfo;
  if (digitalRead(IDPIN) == HIGH) {
    memcpy(peerInfo.peer_addr, AddressB, 6);
  } else {
    memcpy(peerInfo.peer_addr, AddressA, 6);
  }
  peerInfo.channel = 1;
  peerInfo.ifidx = WIFI_IF_STA;
  peerInfo.encrypt = false;

  if (esp_now_add_peer(&peerInfo) != ESP_OK) {
    Serial.println("Failed to add peer");
    return;
  }

  esp_now_register_recv_cb(onDataReceive);
}

void loop() {
  if (Serial.available()) {
    int len = Serial.readBytesUntil('\n', message.data, sizeof(message.data));
    message.data[len] = '\0'; // 确保字符串以 null 结尾

    esp_err_t result;
    if (digitalRead(IDPIN) == HIGH) {
       result = esp_now_send(AddressB, (uint8_t *)&message, sizeof(message));
    } else {
       result = esp_now_send(AddressA, (uint8_t *)&message, sizeof(message));
    }

    if (result == ESP_OK) {
      if (digitalRead(IDPIN) == HIGH) {
        Serial.println("Sent to ESP32 B successfully");
      } else {
        Serial.println("Sent to ESP32 A successfully");
      }
    } else {
      Serial.println("Error sending the data");
    }
  }
}

工作的视频在 【ESP32和ESP32S3通过ESPNOW通信演示】

去年的这个时候，我做了一个 USB键盘转蓝牙的装置【参考1】，有很多朋友根据我的方法成功制作出自己的转接装置。本文将介绍如何用Arduino打造一个USB鼠标转蓝牙的装置。

从原理上来说，Arduino 通过 USB Host Shield 驱动 USB 鼠标，将其切换为 Boot Protocol 模式，该模式下鼠标会用固定的格式和Arduino通讯，这样避免了不同设备需要单独解析 HID Protocol的问题 。之后，Arduino将解析出来的鼠标动作通过串口，以规定的格式告知蓝牙模块，最后在手机或者电脑端即可以蓝牙鼠标的方式进行动作。

使用的硬件如下

最主要的配件如下

和之前的键盘转接装置相比，最大的不同在于本文代码使用了USB Host Shield 2.0的库，大量的底层操作都被封装起来，编程上非常简单，完全可以专注于“做什么”而不是“如何做”，这也是 Arduino的魅力所在。

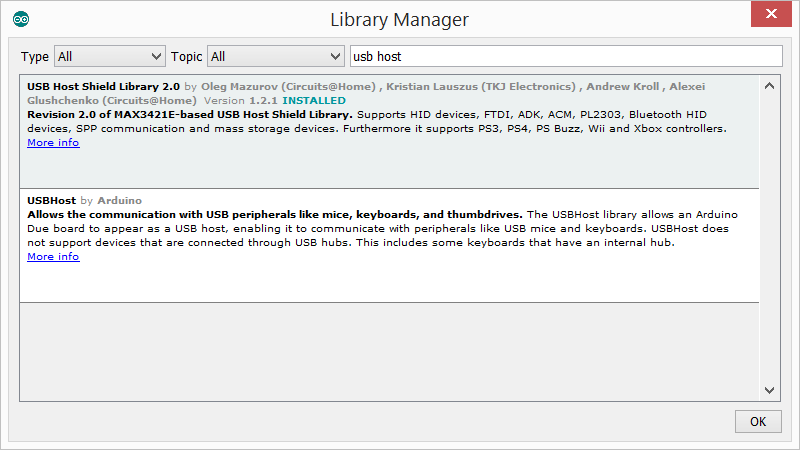

代码需要用到 USB Host Shield2.0这个库,安装的方法很简单，打开 Sketch->Include Library->Manage Libraries 调出 Library Manager，直接搜索 “USB Host”字样，然后点击Install即可。

（我们需要安装的是 USB Host Shield Library 2.0，这是用起来驱动 USB Host Shield的。另外那个 USBHost是给Due 用的）

USB Host 解析出来的鼠标数据格式如下：

struct MOUSEINFO {

struct {

uint8_t bmLeftButton : 1;        //鼠标左键按下标记

uint8_t bmRightButton : 1;     //鼠标右键按下标记

uint8_t bmMiddleButton : 1; //鼠标中键按下标记

uint8_t bmDummy : 5;            //保留

};

int8_t dX;         //水平方向移动偏移

int8_t dY;         //垂直方向移动偏移

};

Arduino和蓝牙模块是通过串口进行通讯的，通讯报文长为8字节，每个字节分别如下【参考3】：

我们需要做的只是将USB HOST 解析出来的MOUSEINFO转发给串口模块即可。

#include <hidboot.h>

#include <SPI.h>



#define BIT0  1

#define BIT1  2

#define BIT2  4



class MouseRptParser : public MouseReportParser

{

protected:

         void OnMouseMove     (MOUSEINFO *mi);

         void OnLeftButtonUp   (MOUSEINFO *mi);

         void OnLeftButtonDown      (MOUSEINFO *mi);

         void OnRightButtonUp (MOUSEINFO *mi);

         void OnRightButtonDown    (MOUSEINFO *mi);

         void OnMiddleButtonUp      (MOUSEINFO *mi);

         void OnMiddleButtonDown         (MOUSEINFO *mi);

};



void SendToBT(MOUSEINFO *mi)

{

     byte  Button=0;



     if (mi->bmLeftButton)

       Button |= BIT0;

     else

       Button & !BIT0;



      if (mi->bmRightButton)

       Button |= BIT1;

     else

       Button & !BIT1;



      if (mi->bmMiddleButton)

       Button |= BIT2;

     else

       Button & !BIT2;



     /*

     Serial.println("L Mouse Move");

     Serial.print("dx=");

     Serial.print(mi->dX, DEC);

     Serial.print(" dy=");

     Serial.println(mi->dY, DEC);

     Serial.println(Button,DEC);

     */





     Serial.write(0x08);  //BYTE1

     Serial.write(0x00);  //BYTE2

     Serial.write(0xA1);  //BYTE3

     Serial.write(0x02);  //BYTE4

     Serial.write(Button);  //BYTE5

     Serial.write(mi->dX);  //BYTE6

     Serial.write(mi->dY);  //BYTE7

     Serial.write(0);  //BYTE8

}



void MouseRptParser::OnMouseMove(MOUSEINFO *mi)

{

    SendToBT(mi);

};

void MouseRptParser::OnLeftButtonUp   (MOUSEINFO *mi)

{

    //Serial.println("L Butt Up");

    SendToBT(mi);

};

void MouseRptParser::OnLeftButtonDown       (MOUSEINFO *mi)

{

    //Serial.println("L Butt Dn");

    SendToBT(mi);

};

void MouseRptParser::OnRightButtonUp (MOUSEINFO *mi)

{

    //Serial.println("R Butt Up");

    SendToBT(mi);

};

void MouseRptParser::OnRightButtonDown    (MOUSEINFO *mi)

{

    //Serial.println("R Butt Dn");

    SendToBT(mi);

};

void MouseRptParser::OnMiddleButtonUp      (MOUSEINFO *mi)

{

    //Serial.println("M Butt Up");

    SendToBT(mi);

};

void MouseRptParser::OnMiddleButtonDown          (MOUSEINFO *mi)

{

    //Serial.println("M Butt Dn");

    SendToBT(mi);

};



USB     Usb;



HIDBoot<HID_PROTOCOL_MOUSE>    HidMouse(&Usb);



uint32_t next_time;



MouseRptParser                               Prs;



void setup()

{

    Serial.begin( 115200 );

    Serial.println("Start");



    if (Usb.Init() == -1)

        Serial.println("OSC did not start.");



    delay( 200 );



    next_time = millis() + 5000;



    HidMouse.SetReportParser(0,(HIDReportParser*)&Prs);

}



void loop()

{

  Usb.Task();

}

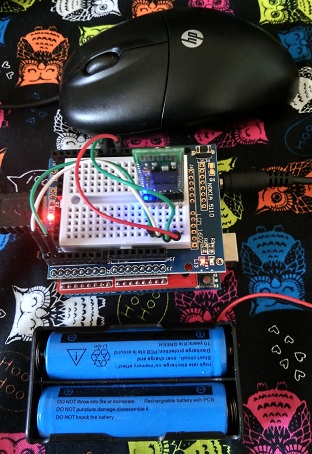

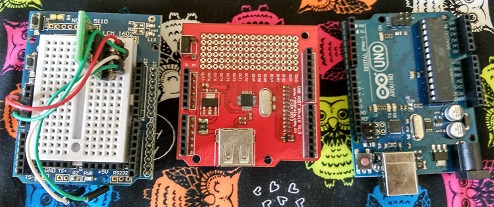

最终的成品，Arduino和其他Shield堆叠起来，使用电池独立供电

特别注意的地方：

1. 如果使用USB 供电，Arduino可能会遇到供电不足的问题（外围有USB Host Shield / USB Mouse / Bluetooth），解决办法是直接从圆形 DC 口接入电池，这就是本文使用18650电池的原因；
2. 本文使用的蓝牙模块并非普通的串口蓝牙（HC05/06），而是专门的蓝牙鼠标模块。之前制作USB键盘转接设备的时候，很多朋友没有注意，购买的是 HC05/06这样的蓝牙串口模块，最后只得重新购买。关于蓝牙鼠标模块的更多信息可以在之前的介绍中看到【参考2】；
3. 蓝牙 HID 模块默认波特率只有是 9600，在操作时有明显卡顿，需要对其下 AT 命令，将波特率升到 115200。

参考：

1. http://www.arduino.cn/thread-17412-1-1.html U2B: USB键盘转蓝牙键盘的设备
2. http://www.arduino.cn/thread-22076-1-1.html 介绍一个蓝牙鼠标模块
3. XM-04-HID-M 蓝牙HID鼠标模块规格书0

最近在研究如何搭建一个 WIFI HTTP Server ,本打算使用ESP8266，但是购买了板子才发现资料比较少，联系卖家也没有结果。后来只得入手了一块 CC3000 的 WIFI 板子。这个芯片是 Arduino IDE 原生自带的，所以资料方面不是问题。入手的是 DFRobot 出品的 WiDo，主控芯片是 32U4，这意味着有足够的串口可供Debug之类使用, 更具体的说：主控芯片用 SPI 和 WIFI芯片CC3000打交道，然后多出来一个串口，USB上还有一个串口。

根据【参考1】编写一个简单的程序，控制板子上 Pin 13 上面的LED亮灭。【参考1】的程序会向浏览器端发送一个 HTTP 的页面，上面有2个按钮，能够通过按下按钮控制亮灭。经过我的测试发现浏览器打卡会很慢，很多时候会卡死，并且打开之后页面是错乱的。我猜测原因可能是HTTP代码并不标准，有兼容性问题（我用的Chrome），另外用浏览器访问有可能会负载过高，比如，我偶然发现浏览器打开网站之后还有 GET favorite.ico 的动作。因此，我对程序做了一下简单的修改。修改之后HTTP页面只是简单显示一行字符。使用 http://ip/open 打开 LED,http://ip/close关闭LED。

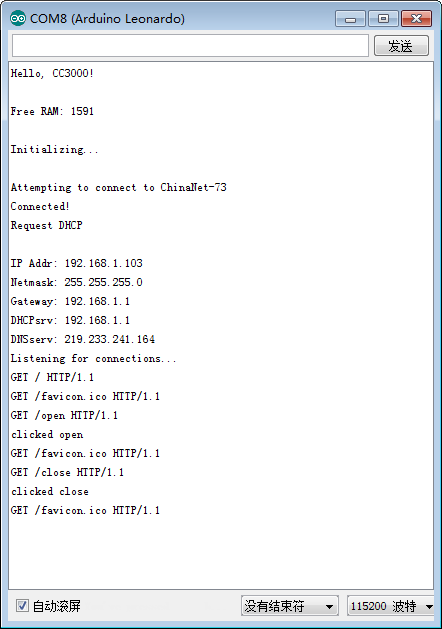

1.直接访问 http://192.168.0.103 可以看到下面的信息

具体的控制可以用 http://192.168.1.103/open 点亮，http://192.168.1.103/close 熄灭。

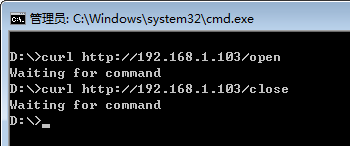

2.此外，还可以用 curl 工具在控制台进行操作，和方法1 相比，这样的更简单可靠，避免浏览器“暗箱操作”

#include <Adafruit_CC3000.h>
#include <SPI.h>
#include "utility/debug.h"
#include "utility/socket.h"

// These are the interrupt and control pins
#define ADAFRUIT_CC3000_IRQ   7  // MUST be an interrupt pin!
// These can be any two pins
#define ADAFRUIT_CC3000_VBAT  5
#define ADAFRUIT_CC3000_CS    10
// Use hardware SPI for the remaining pins
// On an UNO, SCK = 13, MISO = 12, and MOSI = 11
Adafruit_CC3000 cc3000 = Adafruit_CC3000(ADAFRUIT_CC3000_CS, ADAFRUIT_CC3000_IRQ, ADAFRUIT_CC3000_VBAT,
SPI_CLOCK_DIVIDER); // you can change this clock speed


#define WLAN_SSID       "ChinaNet-73"           //这里填写你的 WIFI  名称
#define WLAN_PASS       "adminp1988"            //这里填写你的 WIFI 密码
// Security can be WLAN_SEC_UNSEC, WLAN_SEC_WEP, WLAN_SEC_WPA or WLAN_SEC_WPA2
#define WLAN_SECURITY   WLAN_SEC_WPA2

#define LISTEN_PORT           80   // What TCP port to listen on for connections.

Adafruit_CC3000_Server webServer(LISTEN_PORT);
boolean led_state;
//
void setup(void) {
        //简单起见，我们只用板载的 13pin 上的 LED 演示
        pinMode (13, OUTPUT);
		//默认是灭的
        digitalWrite (13, LOW);

		//使用串口输出Debug信息
        Serial.begin(115200);
        Serial.println(F("Hello, CC3000!\n"));
        //while (!Serial);
        //Serial.println ("Input any key to start:");
        //while (!Serial.available ());
		//输出当前可用内存
        Serial.print("Free RAM: ");
        Serial.println(getFreeRam(), DEC);

        /* Initialise the module */
        Serial.println(F("\nInitializing..."));
        if (!cc3000.begin()) {
                Serial.println(F("Couldn't begin()! Check your wiring?"));
                while(1);
        }

        Serial.print(F("\nAttempting to connect to "));
        Serial.println(WLAN_SSID);
        if (!cc3000.connectToAP(WLAN_SSID, WLAN_PASS, WLAN_SECURITY)) {
                Serial.println(F("Failed!"));
                while(1);
        }

        Serial.println(F("Connected!"));

		//使用 DHCP 分配的IP
        Serial.println(F("Request DHCP"));
        while (!cc3000.checkDHCP()) {
                delay(100); // ToDo: Insert a DHCP timeout!
        }

        //显示当前的IP信息
        /* Display the IP address DNS, Gateway, etc. */
        while (! displayConnectionDetails()) {
                delay(1000);
        }

        // Start listening for connections
        webServer.begin();
        Serial.println(F("Listening for connections..."));
}

//
void loop(void) {
        // Try to get a client which is connected.
        Adafruit_CC3000_ClientRef client = webServer.available();
        if (client) {
		        //处理输入的 GET 信息，对于 GET 方法来说，Url中既有传递的信息
                processInput (client);
				//对发送 HTTP 请求的浏览器发送HTTP代码
                sendWebPage (client);
        }
        client.close();
}

//分析收到的 GET 方法的参数
void processInput (Adafruit_CC3000_ClientRef client) {
        char databuffer[45];
      //安全起见，保证截断
       databuffer[44]=’\0’;
        while (client.available ()) {
                client.read (databuffer, 40);

	  //下面这个代码是查找PC端发送的数据中的换行，以此作为字符串的结尾
                char* sub = strchr (databuffer, '\r');
                if (sub > 0)
                        *sub = '\0';
                Serial.println (databuffer);

                //下面是解析 GET 方法提供的参数
	    //如果是 open 命令，那么点亮 LED
                if (strstr (databuffer, "open") != 0) {
                        Serial.println (F("clicked open"));
                        digitalWrite (13, HIGH);
                        led_state = true;
                }
	     //如果是 close 命令，那么熄灭 LED
                else if (strstr (databuffer, "close") != 0) {
                        Serial.println (F("clicked close"));
                        digitalWrite (13, LOW);
                        led_state = false;
                }
                break;
        }
}

void sendWebPage (Adafruit_CC3000_ClientRef client) {
        //为了节省空间，这里只发送简单的提示字符
        webServer.write ("Waiting for command");
        delay (20);
        client.close();
}

//输出当前WIFI 设备通过 DHCP 取得的基本信息
bool displayConnectionDetails(void) {
        uint32_t ipAddress, netmask, gateway, dhcpserv, dnsserv;

        if(!cc3000.getIPAddress(&ipAddress, &netmask, &gateway, &dhcpserv, &dnsserv)) {
                Serial.println(F("Unable to retrieve the IP Address!\r\n"));
                return false;
        }
        else {
                Serial.print(F("\nIP Addr: "));
                cc3000.printIPdotsRev(ipAddress);
                Serial.print(F("\nNetmask: "));
                cc3000.printIPdotsRev(netmask);
                Serial.print(F("\nGateway: "));
                cc3000.printIPdotsRev(gateway);
                Serial.print(F("\nDHCPsrv: "));
                cc3000.printIPdotsRev(dhcpserv);
                Serial.print(F("\nDNSserv: "));
                cc3000.printIPdotsRev(dnsserv);
                Serial.println();
                return true;
        }
}

最后，对于初学者来说个人强烈不推荐使用“深圳四博智联科技有限公司开发的一款基于乐鑫ESP8266的各种板子“，原因是：资料很少，基本上没有Support，初学者使用的话很可能走很多弯路。

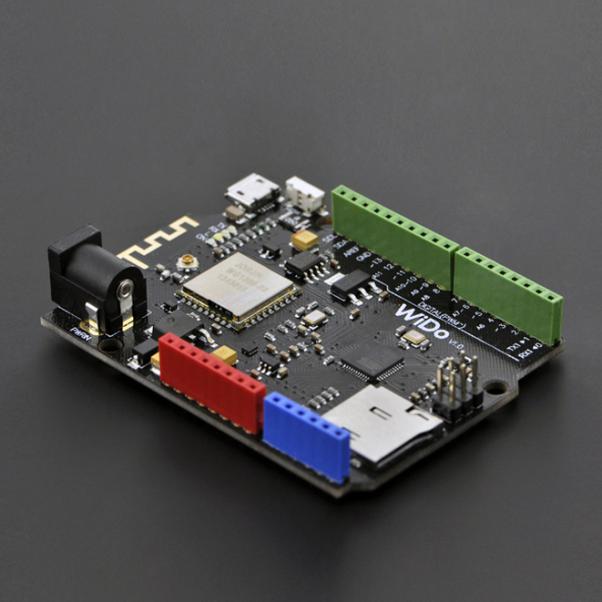

对于WiDo 来说，因为使用的是 CC3000，这也是 Arduino 官方用的 Wifi 使用的芯片，因此资料很全。不得不承认一点，国内Arduino方面的硬件价格便宜，但是软件还是很弱，特别是基础性的研究。如果你的项目比较急，或者对于稳定性要求高，首选官方支持的设备。

参考：
1. 通过网页按钮控制台灯，wido做服务器http://www.dfrobot.com.cn/community/forum.php?mod=viewthread&tid=10001&highlight=wido

平时我们使用的继电器都是下面这种，内部是有机械结构来控制通断的。在工作的时候我们会听到“咔”的声响。

如果你是持续的操作或者是在安静的环境下使用，这种声音就会非常恼人。此时可以考虑使用固态继电器，长相如下：

注意，固态继电器有直流和交流的差别，上面这样一个差不多11元，比继电器模块贵一些（如果你的继电器模块功能比较全，有光耦之类的其实二者价格相差不多）。
上面图片显示的就是我入手的，控制端输入3-32V直流，被控制端可以控制5-60V直流。

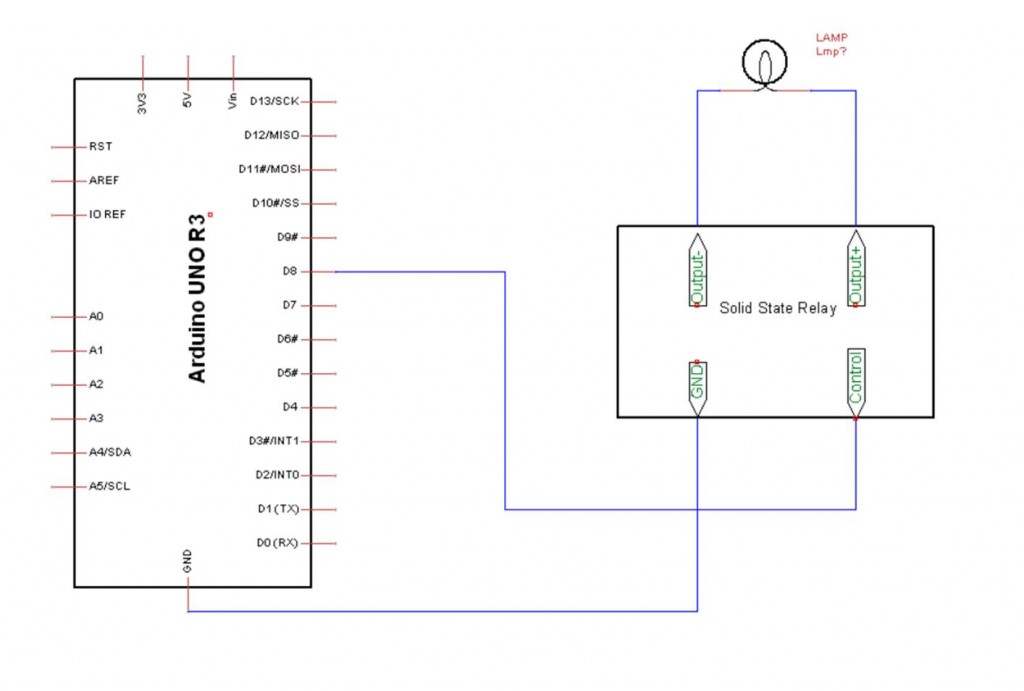

具体线路连接如下：

#define ControlPin 8
void setup()
{
    Serial.begin(9600);
    pinMode(ControlPin,OUTPUT);      //该端口需要选择有#号标识的数字口
    digitalWrite(ControlPin,LOW);
}

void loop()
{
  char  c;

    while (Serial.available() > 0)
    {
        c=Serial.read();
        if (']'==c)
          {
            digitalWrite(ControlPin,HIGH);
          }
        if ('['==c)
          {
            digitalWrite(ControlPin,LOW);
          }

    }
}

最后放一下工作的照片

总结【参考2】固态继电器的优缺点
1、固态继电器的优点
（1）高寿命，高可靠:SSR没有机械零部件，有固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。
（2）灵敏度高，控制功率小，电磁兼容性好:固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。
（3）快速转换:固态继电器因为采用固体其间，所以切换速度可从几毫秒至几微妙。
（4）电磁干扰笑:固态继电器没有输入”线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。大多数交流输出固态继电器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。
（5）无噪音

2、固态继电器的缺点
（1）导通后的管压降大，可控硅或双相控硅的正向降压可达1~2V，大功率晶体管的饱和压浆液灾1~2V之间，一般功率场效应管的导通电祖也较机械触点的接触电阻大。
（2）半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离。
（3）由于管压降大，导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器，成本也较高。
（4）电子元器件的温度特性和电子线路的抗干扰能力较差，耐辐射能力也较差，如不采取有效措施，则工作可靠性低。
（5）固态继电器对过载有较大的敏感性，必须用快速熔断器或RC阻尼电路对其进行过在保护。固态继电器的负载与环境温度明显有关，温度升高，负载能力将迅速下降。

另外，一般的继电器输出有3个Pin分别是：地，常开和常闭。固态继电器只有2个Pin，购买的时候就需要确定是常开的还是常闭。
参考：
1. http://www.lab-z.com/mos%E6%8E%A7%E5%88%B6%E5%B0%8F%E7%81%AF%E6%B3%A1%E7%9A%84%E5%AE%9E%E9%AA%8C/ MOS控制小灯泡的实验
2. http://www.elecfans.com/yuanqijian/jidianqi/20121030295690.html 固态继电器简介及优缺点

每一个Arduino 的玩家都应该准备一个 ISP 下载器，有了它能让你的 Uno 玩出很多花样。这里就介绍一下如何使用 USBTinyISP。本文将介绍使用这款工具的三种刷写方式：

• 第三方软件刷写 328P BootLoader的方法
• Arduino IDE 刷写 328P BootLoader的方法
• Arduino IDE 刷写328P上面程序的方法

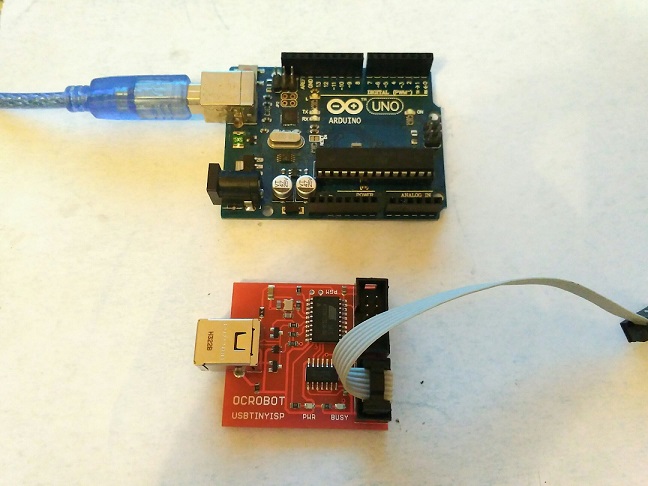

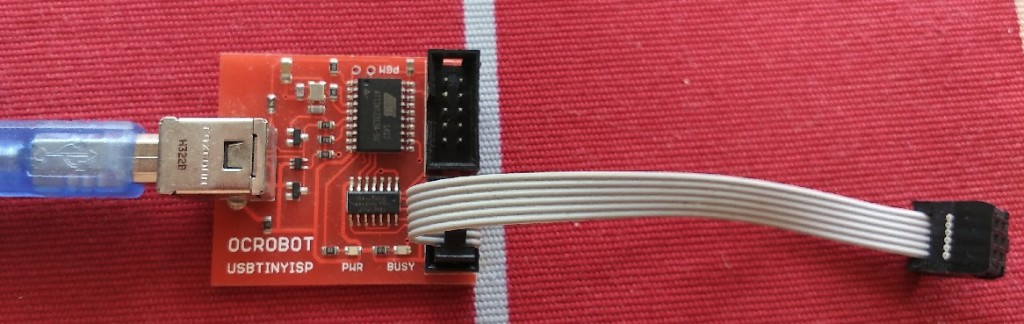

首先，你要有一个USBTinyISP烧录器。下面的是购买自淘宝的 OCROBOT 出品，价格是 45元，属于较贵的。

这款需要安装驱动才能工作，淘宝很多出售的号称不需要驱动程序，我也曾经入手过一个，一直无法使用。因此，建议购买之前要和卖家沟通好，索要驱动，特别的如果卖家要求关闭数字签名才能安装驱动也请不要购买。这样做会让你的系统暴露在风险之中，另外，64位Windows由于本身的特性无法关闭数字签名功能。

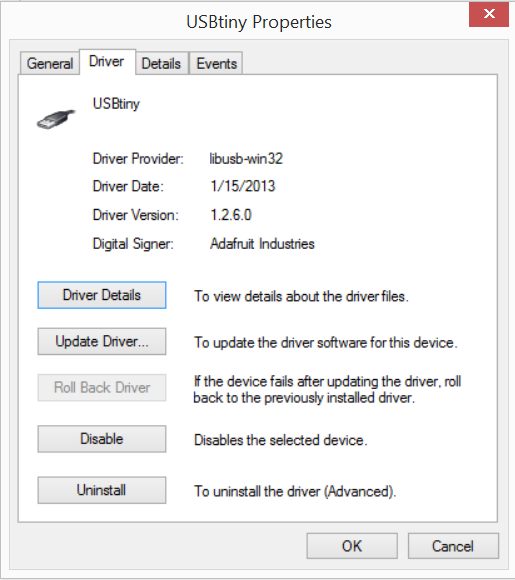

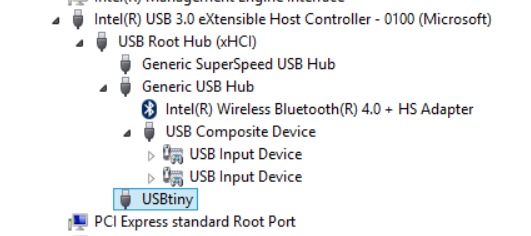

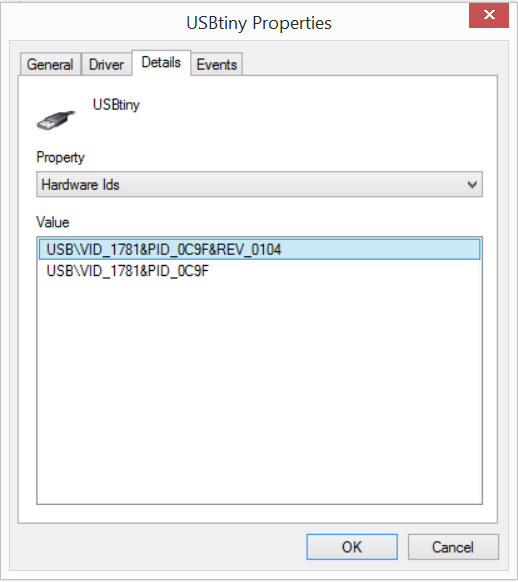

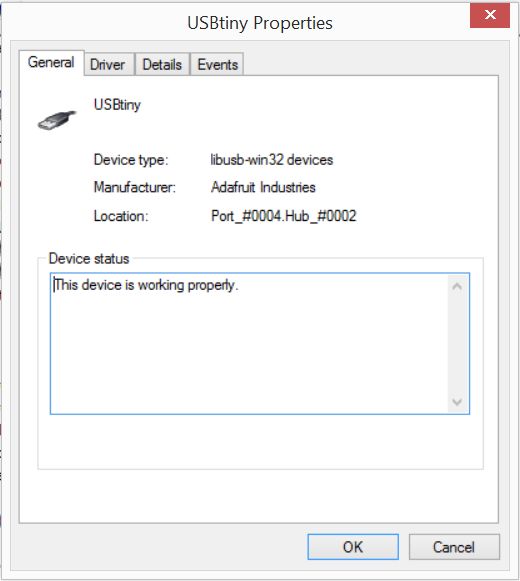

插入之后安装驱动，驱动来自【参考1】。安装之后是下面这样（特别提醒，如果插入之后出现无法获得USB Descriptor 的提示，那么请更换一个USB端口，产生这个问题的原因可能是某些USB3.0端口和这个卡上的控制芯片有兼容问题）

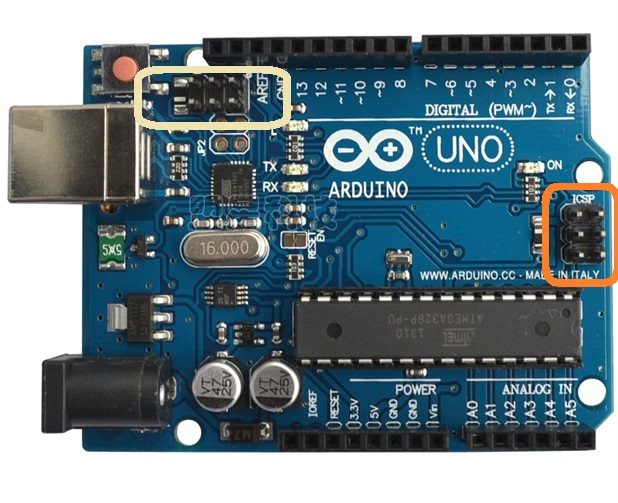

Arduino UNO 上有2个烧录口，一个是给 USB 转串口芯片使用的，一个是给 328P 使用的。通常我们需要烧录的是328P 【参考】。也就是下图中的橘色标记口。

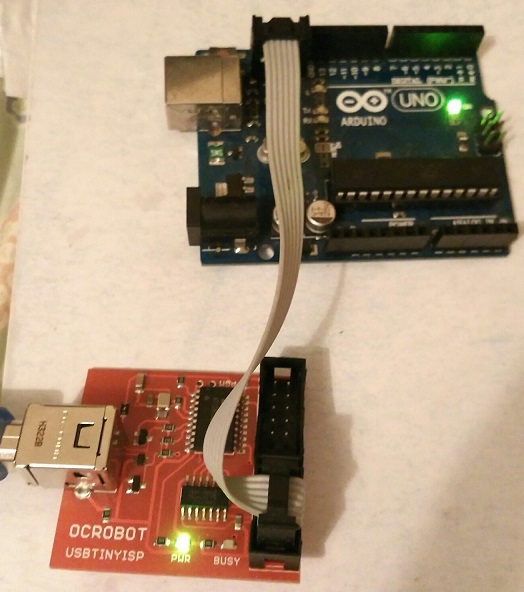

直接将USBTinyISP的头插入这个位置即可。需要注意的是：

1. 建议切断Uno上的外部供电之后进行烧写；
2. 插入是有方向的，插入之后无论正反，板子上的灯都会亮。但是反插无需担心烧毁

至此，硬件部分准备完毕，下面就是如何使用软件进行烧写了。

• 第三方软件Avrdudess刷写 328P BootLoader的方法

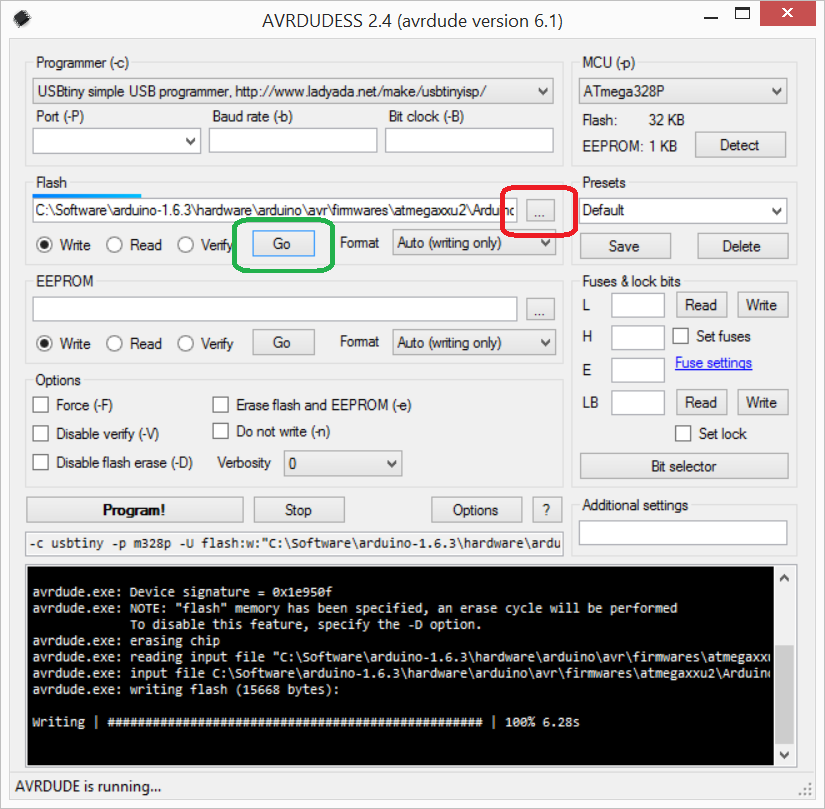

运行 Avrdudess，先选择 USBTinyISP

然后使用右侧Detect 按钮进行芯片识别。正常情况下，主芯片应该是328P，USB转串口芯片应该是16U2或者8U2如果没有识别，应该是插线反了导致的，请调换方向重新插入

最后，选择要烧写的文件，再使用GO 按钮即可进行烧录

特别提醒：不要调整右侧 Fuses 选项。

二．      Arduino IDE 刷写 328P BootLoader的方法

1. Tools->Board->选择你的板子型号，比如：Uno

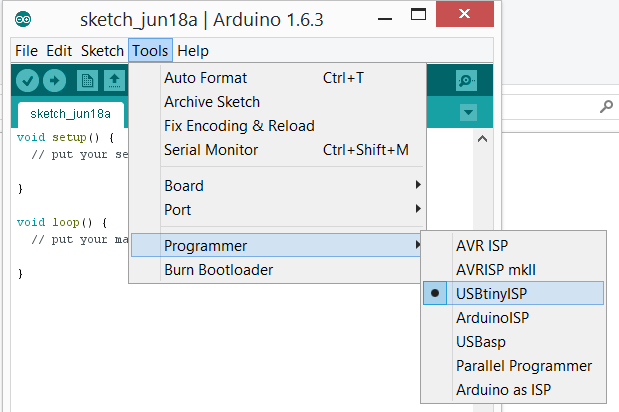

2. Tools->Programmer->USBTinyISP 选择烧写器的型号

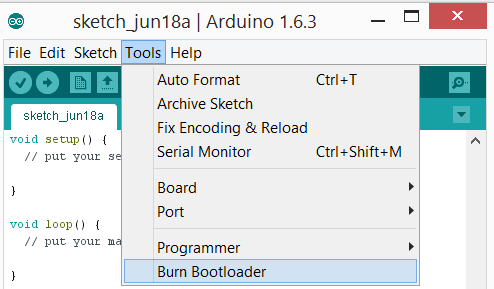

3.Tools->BurnBootloader 直接烧写 328P 的Bootloader

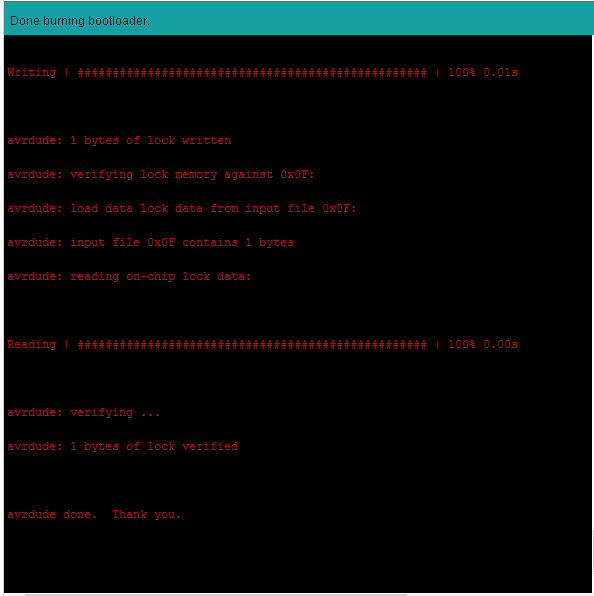

烧写成功的话，会有下面的提示信息

• Arduino IDE 刷写328P上面程序的方法

某些情况下，我们需要直接烧写328P上面的程序，方法如下：

1. IDE中保证你的代码能够正常编译通过
2. IDE中选择板子型号和烧写器型号和上面介绍的步骤一样

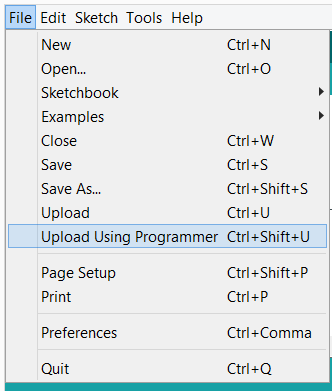

3. 使用File->Upload Using Programmer

运行成功后有下面类似提示

本文首发 http://www.arduino.cn/thread-21619-1-1.html

文章中提到的工具和驱动也可以在上面的网址找到

参考：

1. https://learn.adafruit.com/usbtinyisp/drivers 其实国内大多数 Arduino 产品都是仿造国外的而已，软件和Firmware一直是软肋。
2. https://www.lab-z.com/ardfim/

Arduino 模拟鼠标目前有三种方法：
1.外部加电阻 USB母头等元件，然后烧录模拟程序，用 328P作为处理器。这种方法的缺点是：原件多，不容易调试，占用板载资源多，做出来之后基本上不能完成什么功能了（因为Usb低速设备传输要求1.5Mb/s，而328P最高只有16MHz）,有兴趣的朋友可以看一下之前我做的一个锁屏的装置【参考1】;
2.直接使用Leonardo 这样主控是ATmega32u4【参考2】 的板子。这种方法的好处是：Arduino 原生库支持，资料比较多，调试方便。个人推荐初学者如果有鼠标键盘的需要可以玩这个；
3.原版的Arduino Uno 上面使用的串口芯片是 16u2，可以给这个芯片刷写上一个特殊的Firmware，它和PC端用USB鼠标或者键盘通讯，然后和 328P 使用串口通讯。
本文介绍的就是第三种方法。
在玩第三种方法的时候，你需要特别准备一个烧写器。我用的是 USBTINY 这款。

本次实验的目标是将uno模拟成鼠标。参考的资料来自下面的页面：

http://hunt.net.nz/users/darran/weblog/cca39/Arduino_UNO_Mouse_HID.html

我刷写的工具是 AvrDudess 2.4，用法很简单，接线之后（建议选购下载器的时候直接选带完整线的，否则每次接线也是很麻烦的事情），按下 Detect按钮，软件需要检查到正确芯片的类型，比如，我的转接芯片是 16u2。如果无法侦测，那么请检查连线。如果折腾了很久都不行，那么请联系卖家所要驱动和刷写工具。刚开始的时候我就在这里折腾了很长时间。

因为串口芯片被刷掉了，所以接下来也必须使用刷写器写入编译好的Arduino 程序。

输入程序，确定编译无误

/* Arduino USB Mouse HID demo */

/* Author: Darran Hunt
 * Release into the public domain.
 */

struct {
    uint8_t buttons;
    int8_t x;
    int8_t y;
    int8_t wheel;	/* Not yet implemented */
} mouseReport;

uint8_t nullReport[4] = { 0, 0, 0, 0 };

void setup();
void loop();

void setup()
{
    Serial.begin(9600);
    delay(200);
}

/* Move the mouse in a clockwise square every 5 seconds */
void loop()
{
    int ind;
    delay(5000);

    mouseReport.buttons = 0;
    mouseReport.x = 0;
    mouseReport.y = 0;
    mouseReport.wheel = 0;

    mouseReport.x = -2;
    for (ind=0; ind<20; ind++) {
	Serial.write((uint8_t *)&mouseReport, 4);
	Serial.write((uint8_t *)&nullReport, 4);
    }

    mouseReport.x = 0;
    mouseReport.y = -2;
    for (ind=0; ind<20; ind++) {
	Serial.write((uint8_t *)&mouseReport, 4);
	Serial.write((uint8_t *)&nullReport, 4);
    }

    mouseReport.x = 2;
    mouseReport.y = 0;
    for (ind=0; ind<20; ind++) {
	Serial.write((uint8_t *)&mouseReport, 4);
	Serial.write((uint8_t *)&nullReport, 4);
    }

    mouseReport.x = 0;
    mouseReport.y = 2;
    for (ind=0; ind<20; ind++) {
	Serial.write((uint8_t *)&mouseReport, 4);
	Serial.write((uint8_t *)&nullReport, 4);
    }
}

接线如下：

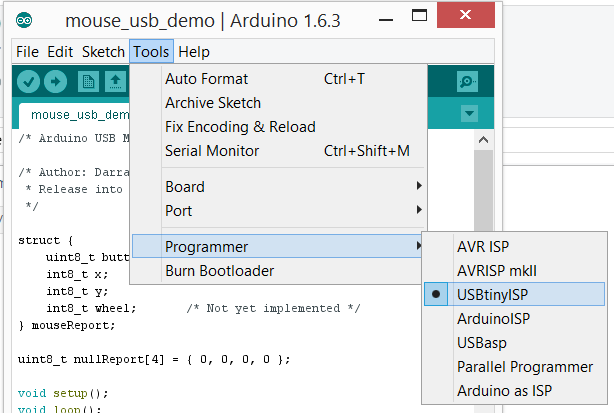

用 IDE 上传内容，需要一些设置，指定刷写工具

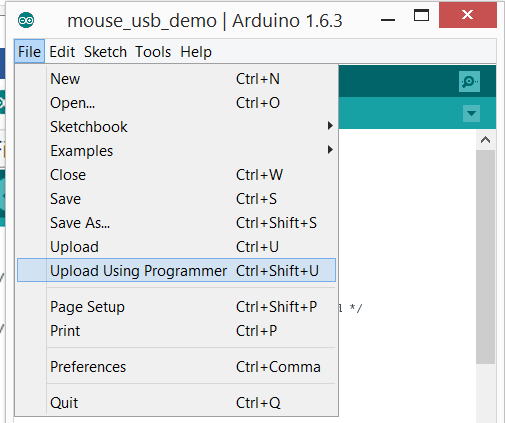

然后使用 File->Upload Using Programmer 来进行上传

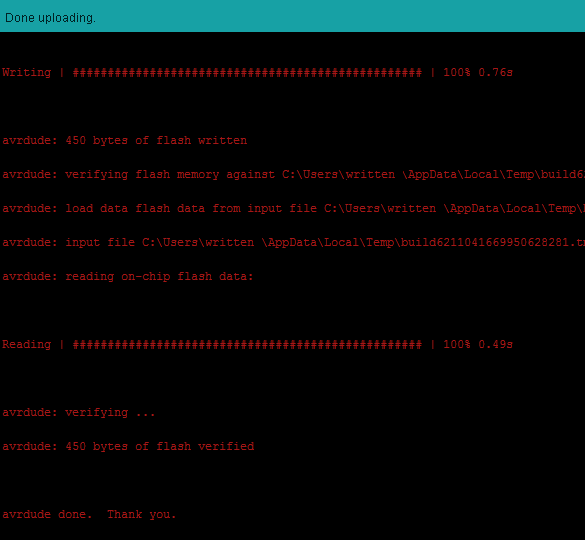

上传成功：

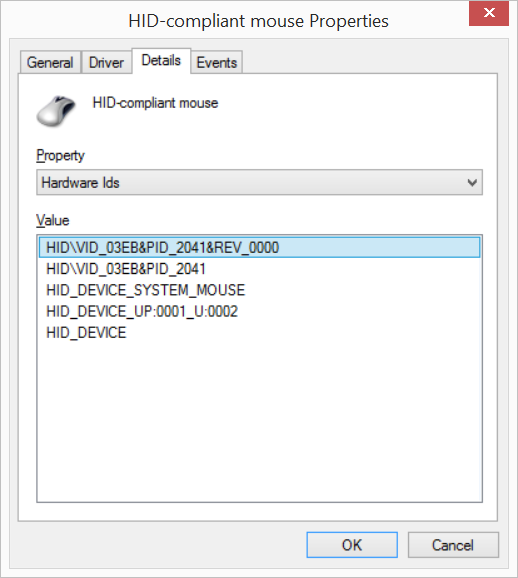

成功之后，用Arduino Usb口连接电脑，你的鼠标每隔一段会自动旋转一圈，同时在设备管理器中会出现一个鼠标设备：

这个和16u2 Firmware source code（Descriptors.c）中定义是相同的
.VendorID = 0x03EB,
.ProductID = 0x2041,
.ReleaseNumber = 0x0000

最后，特别提醒：设计模拟USB鼠标键盘之类的程序时，一定要考虑留多加一个运行条件。比如：某个引脚设定为低时才运行，或者上电10s才运行。否则有可能出现程序正常，但是因为键盘鼠标的干扰你没有再重新刷写新的代码的机会。

本文提到的16u2特别的 Firmware 下载 Arduino-mouse-0.1 源程序 arduino-mouse-0.1.tar

参考：
1. http://www.lab-z.com/20140101/ 用 Arduino 打造一个自动锁屏装置
2. http://www.arduino.cn/thread-1205-1-1.html Arduino Leonardo 中文介绍

一个标准的 Arduino Uno上面有两个可以编程的IC，一个是负责USB 转串口的ATmega16U2，一个主控芯片ATmega328P，下图红色标记的就是16u2，绿色标记的是 328P.

然后对应的有三种Firmware： 16U2 中有一个， 328P 中有两个。16u2的负责USB转串口;328P的一个Firmware是BootLoader，从功能上说主要是负责把 16u2收到串口数据刷新到328P 上;328P中的另外一个 Firmware 就是我们平常写的程序，编译之后生成的，用来完成我们期望的功能。

一般情况下，如果想更新16u2，需要额外的设备，比如 USB IPS ; 我们IDE只能更新328P 中的程序部分.328P 的BootLoader也是需要额外的设备来进行更新的。更新 16u2使用下图左上角框住部分的排针，更新 328P 使用下图中间橘色框图中指出的引脚。

16u2的Firmware 可以在类似 \arduino-1.6.3\hardware\arduino\avr\firmwares\atmegaxxu2\arduino-usbserial 的路径中找到
328P Bootloader 的Firmware 可以在\arduino-1.6.3\hardware\arduino\avr\bootloaders\atmega 的路径中找到。

MPR121 是一款触摸传感器芯片，原理是通过检测电容变化来判断当前是否有触摸（接近）。

主要电器特性如下【参考1】：
1. 工作电压1.71-3.6v(芯片工作电压)
2. 通讯接口为 I2C
3. 12个检测端口
4. 带有1个 IRQ端口

我是在Taobao购买的模块，价格是16元【参考3】。经过搜索，这是仿sparkfun的，更多资料可以在【参考2】看到。

模块长得下面这样，有一个降压芯片，看起来可以直接使用 5V 供电。上面有12个口，可以接12个触摸按钮。IRQ 的作用是发出中断通知上面有触摸。ADD是芯片的I2C地址选择，接GND VDD SDA或者 SCL 地址分别是 0x5A 0x5B 0x5C 和 0x5D【来自参考4】。

图片来自【参考2】

下面的代码可以正常工作（卖家的例程，有一些修改可以在 1.6.0 上编译通过）

#include "mpr121.h"
#include <Wire.h>

#define SENSORS       13
#define TOU_THRESH    0x1F
#define REL_THRESH    0x1A
#define PROX_THRESH   0x3f
#define PREL_THRESH   0x3c

// variables: capacitive sensing
bool touchStates[SENSORS];    // holds the current touch/prox state of all sensors
bool activeSensors[SENSORS] = {1,1,1,1,1,1,1,1,1,1,1,1,1}; // holds which sensors are active (0=inactive, 1=active)
bool newData = false;         // flag that is set to true when new data is available from capacitive sensor
int irqpin = 2;               // pin that connects to notifies when data is available from capacitive sensor

void setup(){

  // attach interrupt to pin - interrupt 1 is on pin 2 of the arduino (confusing I know)
  attachInterrupt(0, dataAvailable, FALLING);

  // set-up the Serial and I2C/Wire connections
  Serial.begin(9600);
  Wire.begin();

  // set the registers on the capacitive sensing IC
  setupCapacitiveRegisters();

}

void loop(){
  readCapacitiveSensor();
}

/**
 * dataAvailable Callback method that runs whenever new data becomes available on from the capacitive sensor.
 *   This method was attached to the interrupt on pin 2, and is called whenever that pins goes low.
 */
void dataAvailable() {
  newData = true;
}

/**
 * readCapacitiveSensor Reads the capacitive sensor values from the MP121 IC. It makes a request to
 *   the sensor chip via the I2C/Wire connection, and then parses the sensor values which are stored on
 *   the first 13 bits of the 16-bit response msg.
 */
void readCapacitiveSensor(){
  if(newData){
            Serial.println("yes");
    //read the touch state from the MPR121
    Wire.requestFrom(0x5A,2);
    byte tLSB = Wire.read();
    byte tMSB = Wire.read();
    uint16_t touched = ((tMSB << 8) | tLSB); //16bits that make up the touch states

    for (int i = 0; i < SENSORS; i++){  // Check what electrodes were pressed
      if (activeSensors[i] == 0) continue;
      char sensor_id [] = {'\0','\0','\0'};
      switch (i) {
        case 12:
          sensor_id[0] = 'P';
          break;
        default:
          if (i < 10) {
            sensor_id[0] = char( i+48 );
          }
          else if (i < 12) {
            sensor_id[0] = char('1');
            sensor_id[1] = char( ( i % 10 ) + 48 );
          }
      }
      if (sensor_id != '\0') {
        // read the humidity level

        // if current sensor was touched (check appropriate bit on touched var)
        if(touched & (1<<i)){
          // if current pin was not previously touched send a serial message
          if(touchStates[i] == 0){
            Serial.print(sensor_id);
            Serial.print(":");
            Serial.println("1");
          }
          touchStates[i] = 1;
        } else {
          // if current pin was just touched send serial message
          if(touchStates[i] == 1){
            Serial.print(sensor_id);
            Serial.print(":");
            Serial.println("0");
          }
          touchStates[i] = 0;
        }
      }
    }
    newData = false;
  }
}

/**
 * setupCapacitiveRegisters Updates all of configurations on the MP121 capacitive sensing IC. This includes
 *   setting levels for all filters, touch and proximity sensing activation and release thresholds, debounce,
 *   and auto-configurations options. At the end it activates all of the electrodes.
 */
void setupCapacitiveRegisters(){

  set_register(0x5A, ELE_CFG, 0x00);

  // Section A - filtering when data is > baseline.
    // touch sensing
    set_register(0x5A, MHD_R, 0x01);
    set_register(0x5A, NHD_R, 0x01);
    set_register(0x5A, NCL_R, 0x00);
    set_register(0x5A, FDL_R, 0x00);

    // prox sensing
    set_register(0x5A, PROX_MHDR, 0xFF);
    set_register(0x5A, PROX_NHDAR, 0xFF);
    set_register(0x5A, PROX_NCLR, 0x00);
    set_register(0x5A, PROX_FDLR, 0x00);

  // Section B - filtering when data is < baseline.
    // touch sensing
    set_register(0x5A, MHD_F, 0x01);
    set_register(0x5A, NHD_F, 0x01);
    set_register(0x5A, NCL_F, 0xFF);
    set_register(0x5A, FDL_F, 0x02);

    // prox sensing
    set_register(0x5A, PROX_MHDF, 0x01);
    set_register(0x5A, PROX_NHDAF, 0x01);
    set_register(0x5A, PROX_NCLF, 0xFF);
    set_register(0x5A, PROX_NDLF, 0xFF);

  // Section C - Sets touch and release thresholds for each electrode
    set_register(0x5A, ELE0_T, TOU_THRESH);
    set_register(0x5A, ELE0_R, REL_THRESH);

    set_register(0x5A, ELE1_T, TOU_THRESH);
    set_register(0x5A, ELE1_R, REL_THRESH);

    set_register(0x5A, ELE2_T, TOU_THRESH);
    set_register(0x5A, ELE2_R, REL_THRESH);

    set_register(0x5A, ELE3_T, TOU_THRESH);
    set_register(0x5A, ELE3_R, REL_THRESH);

    set_register(0x5A, ELE4_T, TOU_THRESH);
    set_register(0x5A, ELE4_R, REL_THRESH);

    set_register(0x5A, ELE5_T, TOU_THRESH);
    set_register(0x5A, ELE5_R, REL_THRESH);

    set_register(0x5A, ELE6_T, TOU_THRESH);
    set_register(0x5A, ELE6_R, REL_THRESH);

    set_register(0x5A, ELE7_T, TOU_THRESH);
    set_register(0x5A, ELE7_R, REL_THRESH);

    set_register(0x5A, ELE8_T, TOU_THRESH);
    set_register(0x5A, ELE8_R, REL_THRESH);

    set_register(0x5A, ELE9_T, TOU_THRESH);
    set_register(0x5A, ELE9_R, REL_THRESH);

    set_register(0x5A, ELE10_T, TOU_THRESH);
    set_register(0x5A, ELE10_R, REL_THRESH);

    set_register(0x5A, ELE11_T, TOU_THRESH);
    set_register(0x5A, ELE11_R, REL_THRESH);

  // Section D - Set the touch filter Configuration
    set_register(0x5A, FIL_CFG, 0x04);

  // Section E - Set proximity sensing threshold and release
    set_register(0x5A, PRO_T, PROX_THRESH);   // sets the proximity sensor threshold
    set_register(0x5A, PRO_R, PREL_THRESH);   // sets the proximity sensor release

  // Section F - Set proximity sensor debounce
    set_register(0x59, PROX_DEB, 0x50);  // PROX debounce

  // Section G - Set Auto Config and Auto Reconfig for prox sensing
    set_register(0x5A, ATO_CFGU, 0xC9);  // USL = (Vdd-0.7)/vdd*256 = 0xC9 @3.3V
    set_register(0x5A, ATO_CFGL, 0x82);  // LSL = 0.65*USL = 0x82 @3.3V
    set_register(0x5A, ATO_CFGT, 0xB5);  // Target = 0.9*USL = 0xB5 @3.3V
    set_register(0x5A, ATO_CFG0, 0x0B);

  // Section H - Start listening to all electrodes and the proximity sensor
    set_register(0x5A, ELE_CFG, 0x3C);
}

/**
 * set_register Sets a register on a device connected via I2C. It accepts the device's address,
 *   register location, and the register value.
 * @param address The address of the I2C device
 * @param r       The register's address on the I2C device
 * @param v       The new value for the register
 */
void set_register(int address, unsigned char r, unsigned char v){
  Wire.beginTransmission(address);
  Wire.write(r);
  Wire.write(v);
  Wire.endTransmission();
}

运行结果：

完整的代码下载

MPR121

参考：
1. http://wenku.baidu.com/link?url=77EtEpflHOBF9LmqwOvIwe5ONZ6I548h4BcBk4Ep1XWVO_RVDj9fycwoku44RENseV48lzvnrnDasY3UAMHsBuuU7yVdxFsAfxq-zbDiEhy MPR121中文数据手册
2. https://learn.sparkfun.com/tutorials/mpr121-hookup-guide
3. https://item.taobao.com/item.htm?spm=a1z09.2.0.0.kpoNRc&id=19968128319&_u=pkf8s90f4c
4. MPR121 DataSheet

===============================================================================
额外说一下这个传感器在 Pro Micro 上的连接方法：

1. Pro Micro 的中断：“The Pro Micro has five external interrupts, which allow you to instantly trigger a function when a pin goes either high or low (or both). If you attach an interrupt to an interrupt-enabled pin, you’ll need to know the specific interrupt that pin triggers: pin 3 maps to interrupt 0, pin 2 is interrupt 1, pin 0 is interrupt 2, pin 1 is interrupt 3, and pin 7 is interrupt 4.”
推荐 使用 Pin7-Interrupt 4
2. Pro Micro Pin2- SDA Pin3-SCL
